28
L
N
230VAC 50Hz
L1
~
HIGH
MED
LOW
HEAT
COOL
L2 - 0
C650 FS - 1C - 1H
VCF
FMT20AW
FAN COIL
VC
VF
Min.
Med.
Max.
A
W
SWA
SWA
(Air)
(Water)
LEGENDA • READING KEY • LEGENDE • LEGENDE • LEYENDA
A = Connettore sonda aria • Air probe connector
Connecteur sonde air • Verbinder der Luftsonde
Conector de la sonda aire
IG = Interruttore generale • Main switch
Interupteur général • Hauptschalter • Interruptor general
M = Morsettiera • Terminal board
Boitier • Klemmleiste • Caja de conexiones
MS = Microinterruttore • Microswitch
Microinterrupteur • Mikroschalter • Microinterruptor
MV = Motore ventilatore • Fan motor • Moteur ventilateur
Ventilatormotor • Motor ventilador
PE = Collegamento di terra • Earth connection
Mise à terre • Erdanschluss • Toma de tierra
RX = Resistenza elettrica • Electric heater
Rési
stance électrique • El. Heizregister • Resistencia eléctrica
SWA = Sonda temperatura • Temperature probe
Sonde de la température • Temperatursonde
Sonda de la temperatura
VC = Valvola a tre vie (caldo) • Three way valves (heat)
Vanne à trois voies (chaud) • Dreiwegeventil (Heinz)
Válvula agua de 3 vías (calor)
VCF = Valvola a tre vie (caldo/freddo) • Three way valves (heat/cool)
Vanne à trois voies (chaud/froid) • Dreiwegeventil (Heinz/Kühl)
Válvula
agua de 3 vías (calor/frío)
VF = Valvola a tre vie (freddo) • Three way valves (cool)
Vanne à trois voies (froid) • Dreiwegeventil (Kühl)
Válvula agua de 3 vías (frío)
W = Connettore sonda acqua • Water probe connector
Connecteur sonde eau • Verbinder der Wassersonde
Conector de la sonda agua
= Componenti forniti optional • Optional components
Composants en option • Optionsteile
Componentes opcionales facilitados
= Collegamenti da eseguire in
loco
On-site wiring
Raccordements à effectuer in situ
Vor Ort auszuführende Anschlüsse
Conexiones que deben realizarse in situ

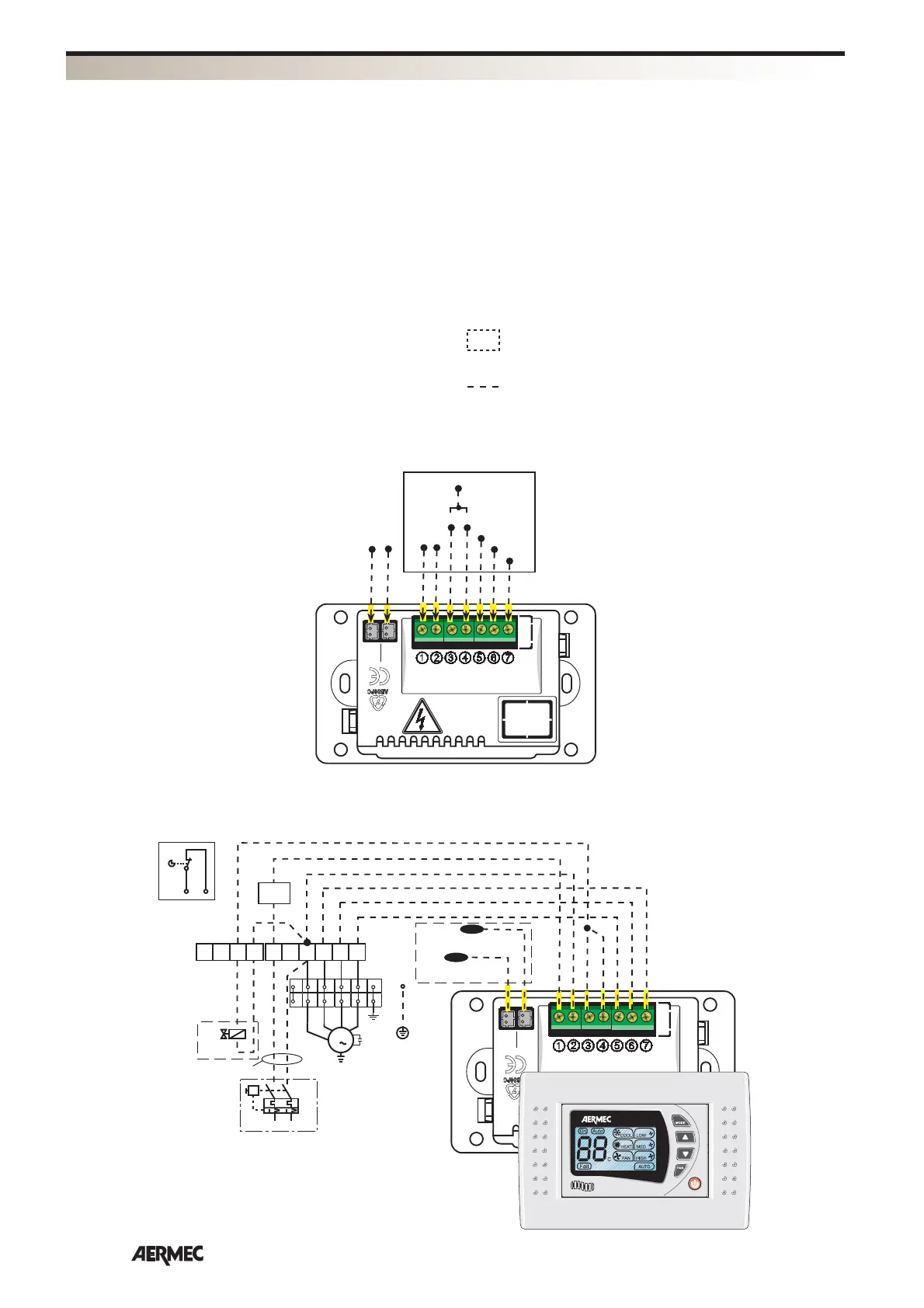

SCHEMI ELETTRICI • WIRING DIAGRAMS • SCHEMAS ELECTRIQUES • SCHALTPLÄNE • ESQUEMAS ELÉCTRICOS
L1
~
HIGH
MED
LOW
HEAT
COOL
L2 - 0
C650 FS - 1C - 1H
FMT20AW
A
W
1 2 3 4 5 6 7 8 9 10
PE
IG 2A
L
N
230V ~ 50Hz
Sez. 1,5 mm
2
VCF
MS*
MS*
M
FCX
M
5
5
1 4
4
3
3
2
2
6
6
1
MV
BL NE MA RO
BL NE MA
RO
M
1
MAX
MED
MIN
SWA
(L=6m)
Water
SWA
(L=6m)
Air
FMT20AW
impianto 2 tubi fan coil con valvola
2-tube system fan coil with valve
installation 2 tuyaux ventilo-convecteur avec vanne
2-Leitungs-Anlagen, Fan Coil mit Ventil
instalación 2 tubos fan coil con válvula
