AERMEC GLL10R - Funktionsweise

33
Deutsche
AGLLRIJ 0907 - 4528560_03
INHALT
33
34
35
36
38
40
41
51
Beschreibung • Funktionsweise
Position Lüfterklappen
Hinweise zur Installation
Installation und Austausch des Filters GLL10R
Installation und Austausch des Filters GLL20R
Elektrische Anschlüsse
Einstellung Dip-Schalter
Abmessungen
FUNKTIONSWEISE
Ein und dieselbe FCL-Einheit kann
mit mehreren Gitter-Zubehörsätzen
kombiniert werden, wodurch
verschiedene Funktionsweisen möglich
sind.
Ausführliche Informationen
zur Bedienung sind der
"BEDIENUNGSANLEITUNG" zu
entnehmen.
GLL10R / GLL20R
Überprüfen, ob die Einstellungen der Dip-
Schalter im Innern des Schaltkastens den
Anlagenanforderungen entsprechen,
ansonsten Einstellung der Dip-Schalter
modifizieren.
Die Einstellung der Dip-Schalter beein-
flusst die Funktionsweise der Einheit.
In Einheiten mit Motoren mit 4
Drehzahlstufen die 3 Drehzahlstufen des
Gebläses wählen, die am besten für die
Anlage geeignet sind.
BESCHREIBUNG
Die FCL-Einheiten sind in zwei
Grundgrößen erhältlich:
"Modul 600" für die in Zwischendecken
mit Standardplattenmaß 600x600 mm
integrierbaren Einheiten.
"Modul 840" für die leistungsstärke-
ren Einheiten, zum Einbau in einem
840x840 mm großen Raum.
ANSAUG- UND
LUFTAUSTRITTSGITTER-EINHEIT
(Zubehör Serie GLL)
Der Kassetten-Gebläsekonvektor FCL
ist erst komplett, wenn er mit einem
Luftgitter der Serie GLL ausgerü-
stet wird, ein für den Betrieb des
Gebläsekonvektors erforderliches
Zubehör. Die Zubehör-Gitter der Serie
GLL umfassen neben dem Ansauggitter
mit Filter und den Luftaustrittsklappen
auch einen speziellen Schaltkasten,
dessen Verbindung mit Bajonett-
Verschlüssen am an der tragenden
Konstruktion der Einheit befestigten
Verbinder erfolgt.
Das Profil und die Öffnung der
Luftaustrittsklappen wurden so entwi-
ckelt, dass man die bestmögliche
Luftverteilung hat, sowohl bei Winter-
als auch bei Sommerbetrieb.
Die Ansaugung erfolgt über das zentra-
le Gitter, der Austritt über die äußeren
schwenkbaren Schlitze. Aus Kunststoff
in der Farbe RAL 9010, nimmt den
Luftfilter auf, der zur Reinigung leicht
herausnehmbar ist.
Ein und dieselbe FCL-Grundeinheit
kann in mehreren Versionen konfigu-
riert werden. Dies erfolgt einfach durch
Kombination mit den verschiedenen
Gittereinheiten der Serie GLL (erforderli-
ches Zubehör), die für ihre Betriebsarten
entscheidend sind:

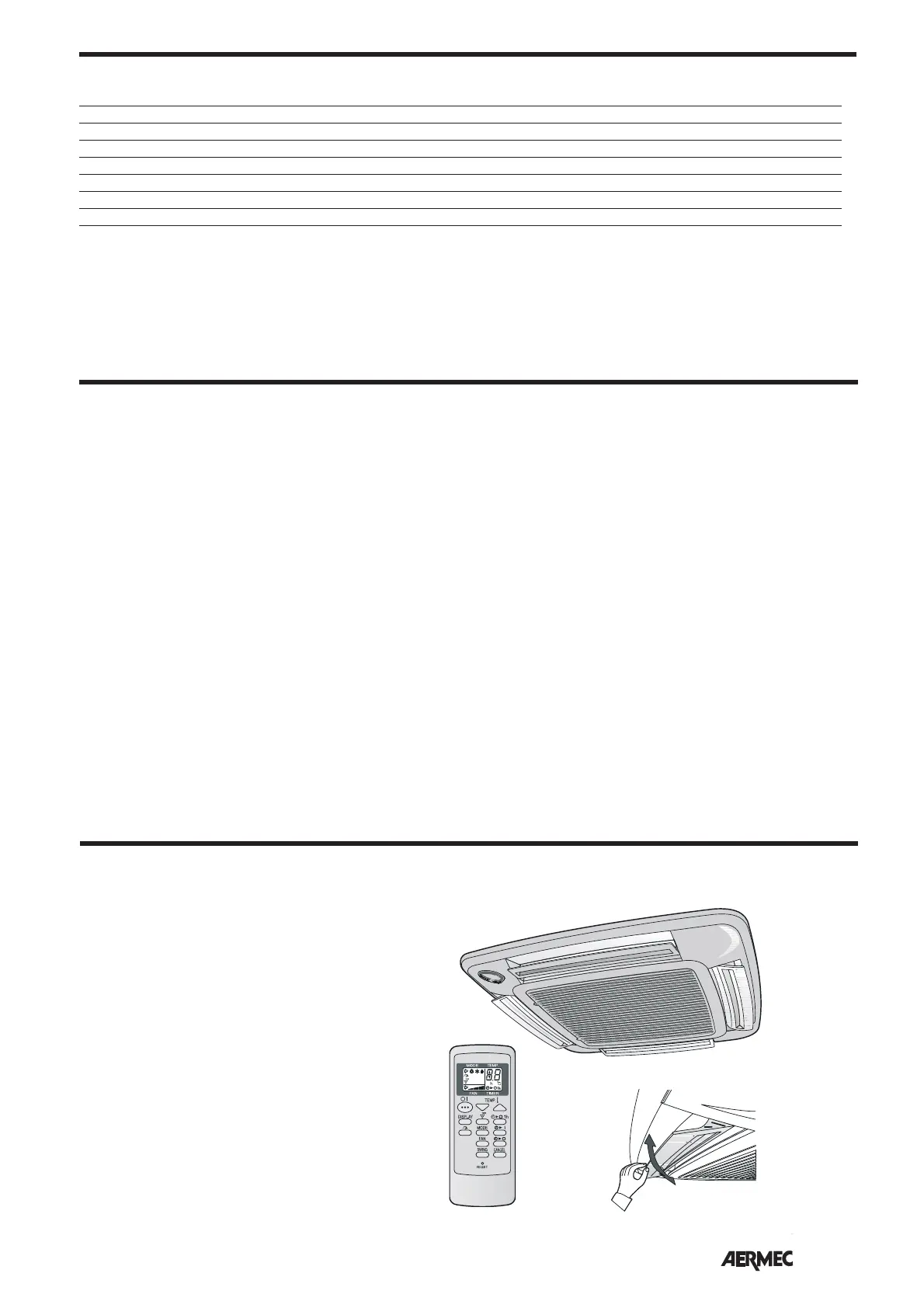

- GLL 10 R (nur für Modul 600)
GLL 20 R (nur für Modul 840)
Mit Fernbedienung und manuell ausricht-
baren Lüfterklappen, der IR-Empfänger
ist in das Gitter integriert. GLL-R umfasst
einen elektronischen Thermostaten,
der alle Konfigurationen steuern kann
(Heizregister mit Ventil, Kühlregister
mit Ventil, elektrischer Heizwiderstand
in Ersatz- oder Ergänzungsbetrieb),
und ebenso alle Funktionen (Heizung,
Kühlung, thermostatgeregelte oder Dau-
erlüftung, Entfeuchtung, zeitgesteuertes
Ein- und Ausschalten). Bei Betrieb mit
elektrischem Heizwiderstand ist vorge-
sehen, dass das Gebläse nur mit maxi-
maler und mittlerer Drehzahl läuft.
Das Zubehör elektrischer Heizwiderstand
kann nur an den Einheiten mit "Modul
600" eingesetzt werden.
FILTERSEKTION
Der Luftfilter ist in das Ansauggitter ein-
gesetzt.
Mechanischer Luftfilter mit ABS-
Gehäuse.
Filter mit Filterklasse G1, Selbstlöschung
Klasse V0 (UL94).
Einfach herausnehmbar, aus regenerier-
baren Materialien, kann durch Spülen
gereinigt werden.
