CONEXIONES ELÉCTRICAS
La unidad debe conectarse directamente
a una conexión eléctrica o a un
circuito independiente.
Los ventiloconvectores cassette FCL
se alimentan con corriente 230 V ~
50 Hz y conexión a tierra, la tensión
de línea, de todas maneras, debe
permanecer dentro de una tolerancia
de ±10%, con respecto al valor
nominal.
Para proteger la unidad contra los
cortocircuitos, monte en la línea de
alimentación un interruptor omnipolar
magnetotérmico máx. 2 A 250 V (IG)
con distancia mínima de apertura de
los contactos de 3 mm.
El cable eléctrico de alimentación
debe ser del tipo H07 V-K o N07 V-K
con aislamiento 450/750 V si está
posicionado dentro de un tubo o
una canaleta. Para instalaciones con
cable a la vista, use cables con doble
aislamiento de tipo H5VV-F.

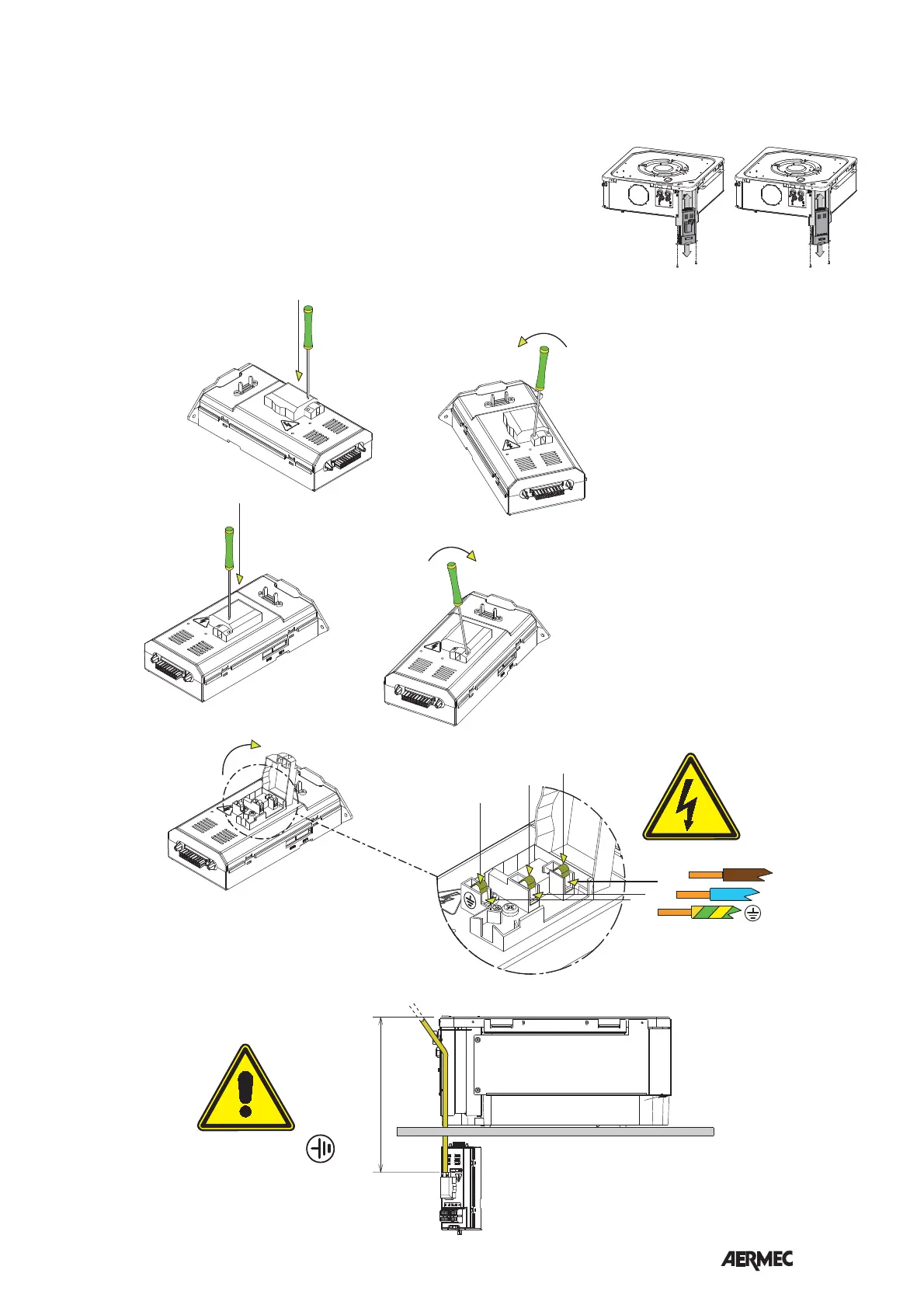

Para las conexiones consulte
los esquemas eléctricos del
ventiloconvector.
