40
Deutsche
AGLLRIJ 0907 - 4528560_03

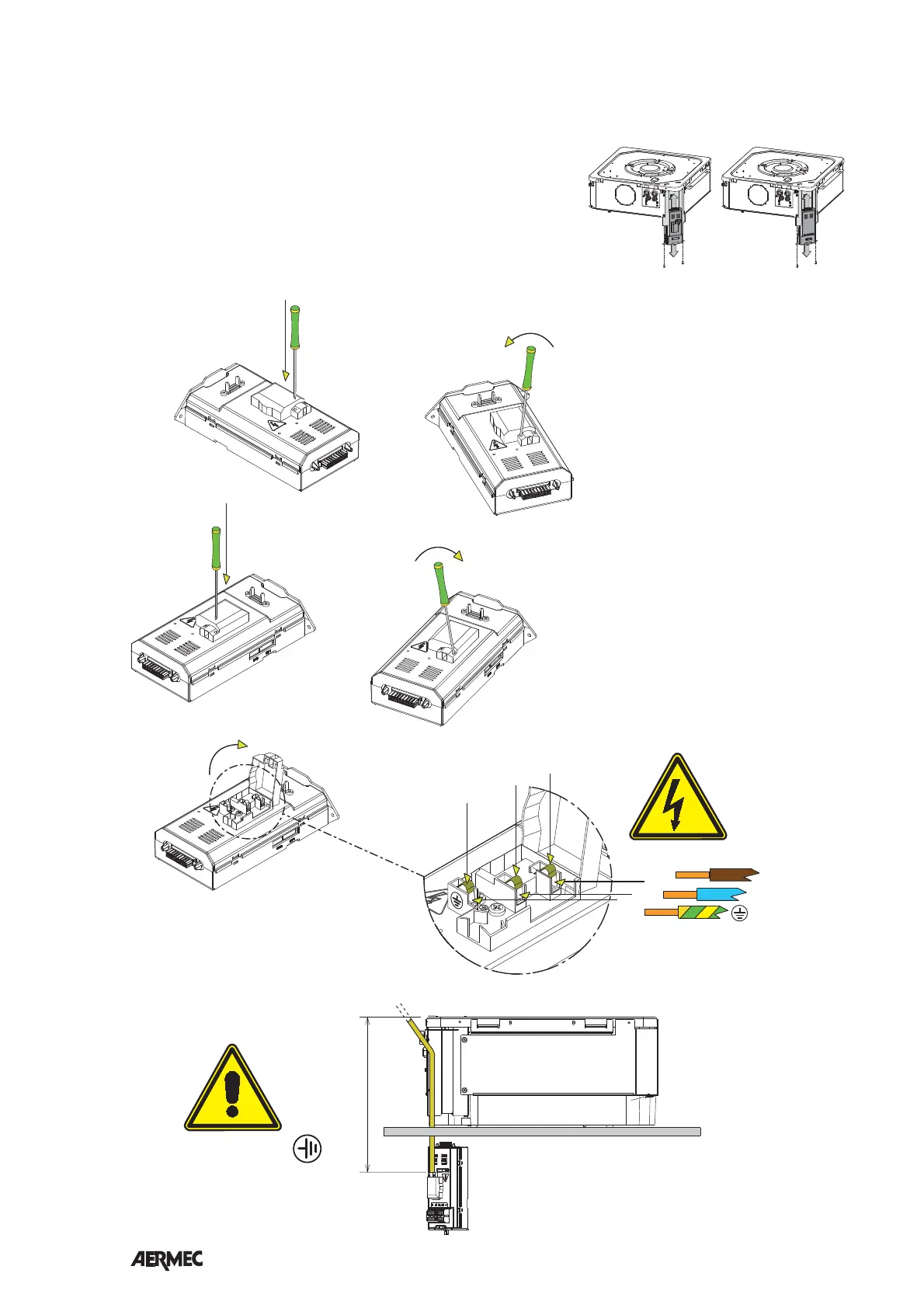

ELEKTRISCHE ANSCHLÜSSE
Die Einheit ist direkt an einen
Elektroanschluss oder an einen
unabhängigen Schaltkreis
anzuschließen.
Die Kassetten-Gebläsekonvektoren FCL
sind mit 230V ~ 50Hz zu speisen und
zu erden, die Leitungsspannung muss
in jedem Fall im Toleranzbereich von
±10% des Nennwerts bleiben.
Zum Schutz der Einheit gegen
Kurzschlüsse ist an der Speiseleitung
ein allpoliger Leitungsschutzschalter
(IG) max. 2A 250V mit
Mindestkontaktöffnungsabstand von 3
mm zu montieren.
Das Stromversorgungskabel muss vom
Typ H07 V-K oder N07 V-K sein und
eine 450/750V-Isolierung haben,
wenn es in Rohren oder Kabelkanälen
verlegt wird. Bei Installationen mit
freiliegendem Kabel sind Kabel mit
doppelter Isolierung vom Typ H5VV-F
zu verwenden.
Die Anschlüsse sind gemäß den
Schaltplänen des Gebläsekonvektors
auszuführen.
L
N
L
N
2
2
2
1
1
1
C
D
B
B-1
A
A-1
- L - N
> 650mm
230VAC
230VAC
