INSTALLATION "GLL10R"
1
2
3
- Verpackung des Zubehörsatzes
Luftaustrittsrahmen und Ansauggitter
öffnen, Gitter aus der Packung neh-
men und kontrollieren, ob es während
des Transports beschädigt wurde.
- Deckel der Klemmleiste im
Schaltkasten öffnen, zum Lösen der
Presshaken ein Werkzeug benutzen.
- Stromversorgungskabel wie im
Schaltplan angegeben an die
Klemmleiste anschließen.
- Alle Kabel mit der Kabelklemme befestigen.
- Deckel der Elektro-Klemmleiste
schließen.
- Dip-Schalter des Schaltkastens prüfen
und ggf. entsprechend den gewün-
schten Funktionen neu einstellen.
(Siehe Einstellungstabelle)
- Schaltkasten in die Führung der FCL-
Einheit einsetzen und sicherstellen,
dass die Steckverbinder Kontakt haben.
- Der Schaltkasten ist mit zwei
Schrauben an der FCL-Einheit zu
befestigen, die Schraube an der
Anschlussseite dient auch zur
Befestigung des mitgelieferten
Sicherheitskabels.
ACHTUNG: Sicherheitskabel an
der Befestigungsschraube des
Schaltkastens an der Seite der
Wasseranschlüsse befestigen. Der
Karabinerhaken des Sicherheitskabels
ist dann in den Gitterrahmen ein-
zuhaken.
- Lufttemperatursonde (SA) in der Mitte
des Gebläsegitters anbringen, Kabel
mit den mitgelieferten Schellen befe-
stigen, überschüssiges Kabel in den
Aussparungen im Polystyrol unterbrin-
gen.
- Sonde SA am Steckanschluss am
Schaltkasten anschließen.
- Ansauggitter durch eine ¼-Drehung
der 2 Klinken entfernen.

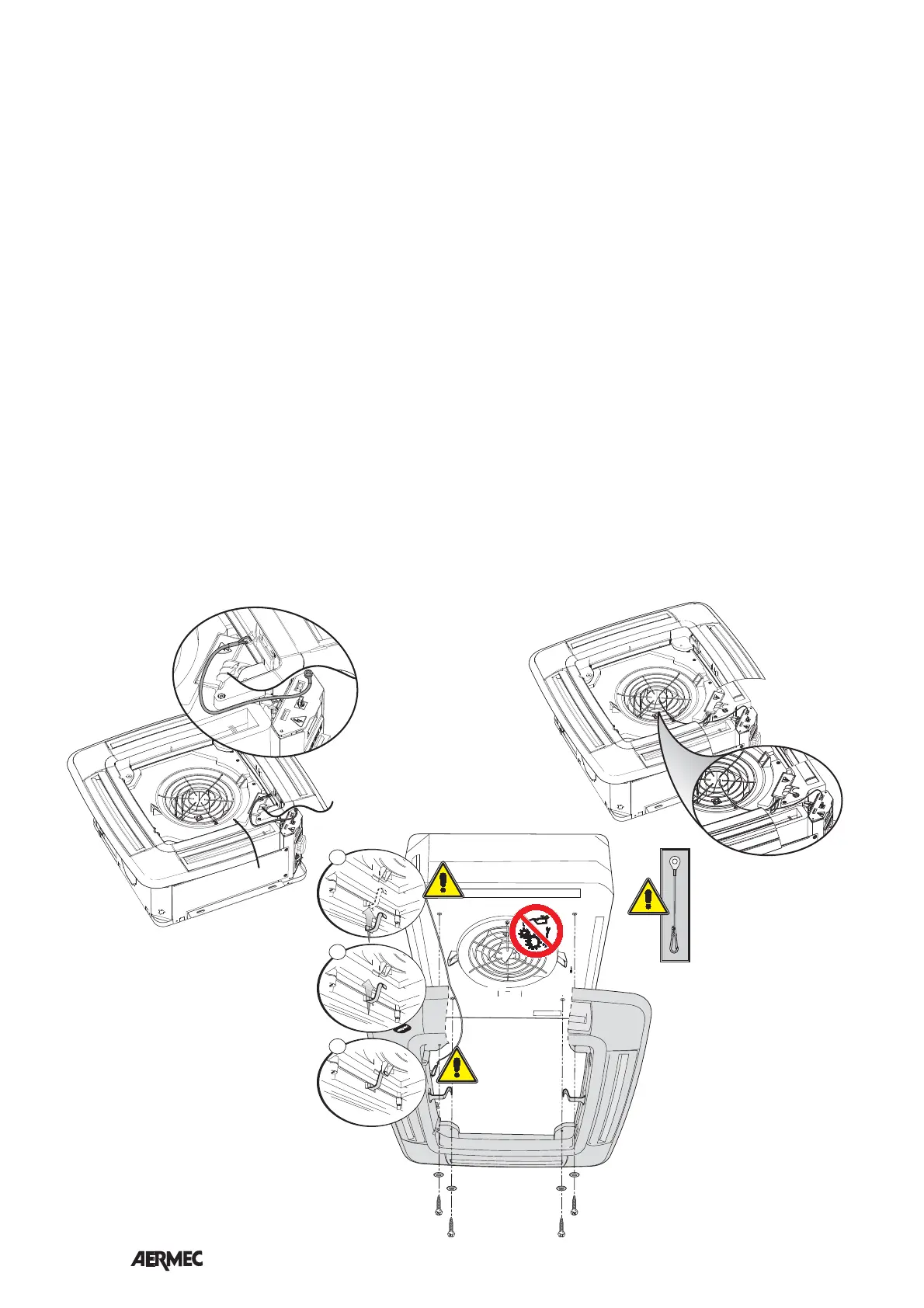

- Zur Vereinfachung der Befestigung des
Rahmens am Gebläsekonvektor die bei-
den Haltehaken an den entsprechenden
Griffen an der Luftleitung einsetzen.
- Rahmen an die beiden Haltehaken hängen,
bitte auf die Montageposition achten, die
Ecke des Rahmens mit AERMEC-Glaslogo
muss mit der Ecke des Schaltkastens der
FCL-Einheit übereinstimmen.
- ACHTUNG: Sicherheitskabel am
Rahmen befestigen.
- Verbindungskabel des Empfängers
am Steckanschluss am Gehäuse
der elektronischen Steuerkarte
anschließen.
- Rahmen mit den 4 mitgelieferten
Schrauben an der Einheit befestigen.
ACHTUNG! Schrauben mit einem
Anzugsmoment von maximal
0,45 Nm festziehen, es sollte
ein Schrauben¬dreher verwen-
det werden, keine unkalibrierten
Elektro¬schrauber verwenden! Ein
zu großes Anzugsmoment verursacht
irreparable Schäden an der Wanne.
Der Rahmen gewährleistet die
Dichtigkeit zwischen Ansaugung
und Luftaustritt, daher ist er ordnung-
sgemäß und ohne Verformungen an
der Einheit zu befestigen.
- Ansauggitter am Sicherheitskabel
sichern.
- Ansauggitter durch Einhaken in das
Scharnier am Rahmen montieren.
- Ansauggitter schließen und die bei-
den Klinken (an der dem Scharnier
gegenüberliegenden Seite) durch eine
¼-Drehung festschrauben.
- Position der Einheit vom Haltebügel
aus mit den Muttern so einstellen,
dass die Einheit sich in Waage befin-
det und der Rahmen leicht auf der
Zwischendecke aufliegt.
- Mitgelieferte Batterien in die
Fernbedienung einlegen.
- Gebläsekonvektor starten und
eine Funktionsprüfung vorneh-
men, die Funktionen sind in der
Bedienungsanleitung beschrieben.
