26
TIA
r1 r2
Po
0 %
100 %
Set
ON
OFF
TIA
r4 r3
Po
0 %
100 %
Set
ON
OFF

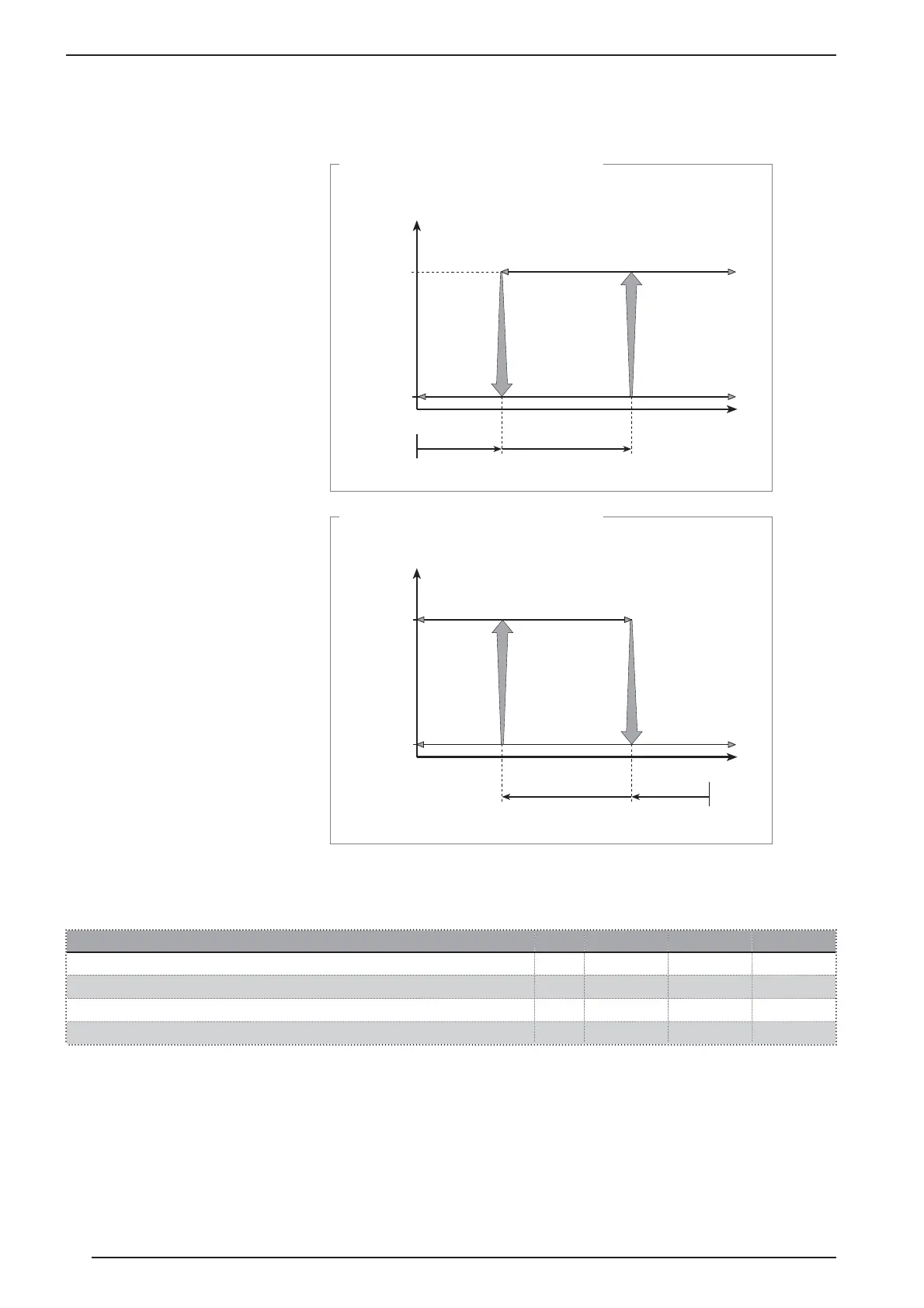

Les graphiques ci-dessous illustrent comment
le contrôleur micro chiller calcule l'échelon
d'intervention de la machine selon les sets
de fonctionnement réglés par l'utilisateur
(il est rappelé que la procédure pour la
modification et la liste de paramètres
modifiables, sont rapportées aux pages
suivantes).
THERMOSTAT DE TRAVAIL
Thermostat froid à un échelon
Thermostat chaud à un échelon
Légende:
Po : Puissance rendue
TIA : Température eau à l'entrée
r1 : Set froid
r2 : Différentiel en fonctionnement froid
r3 : Set chaud
r4 : Différentiel en fonctionnement à chaud
U.M. MINIMUM STANDARD MAXIMUM
Température eau réglée sur chauffage
°C
25 46 55
Différentiel thermostat de travail en mode chauffage
°C
0,3 2 19,9
Température eau réglée sur refroidissement
°C
71125
Différentiel thermostat de travail en mode refroidissement °C
0,3 2 19,9
TARAGE STANDARD ET DOMAINE DE TARAGE DES DISPOSITIFS DE RÉGLAGE
