8

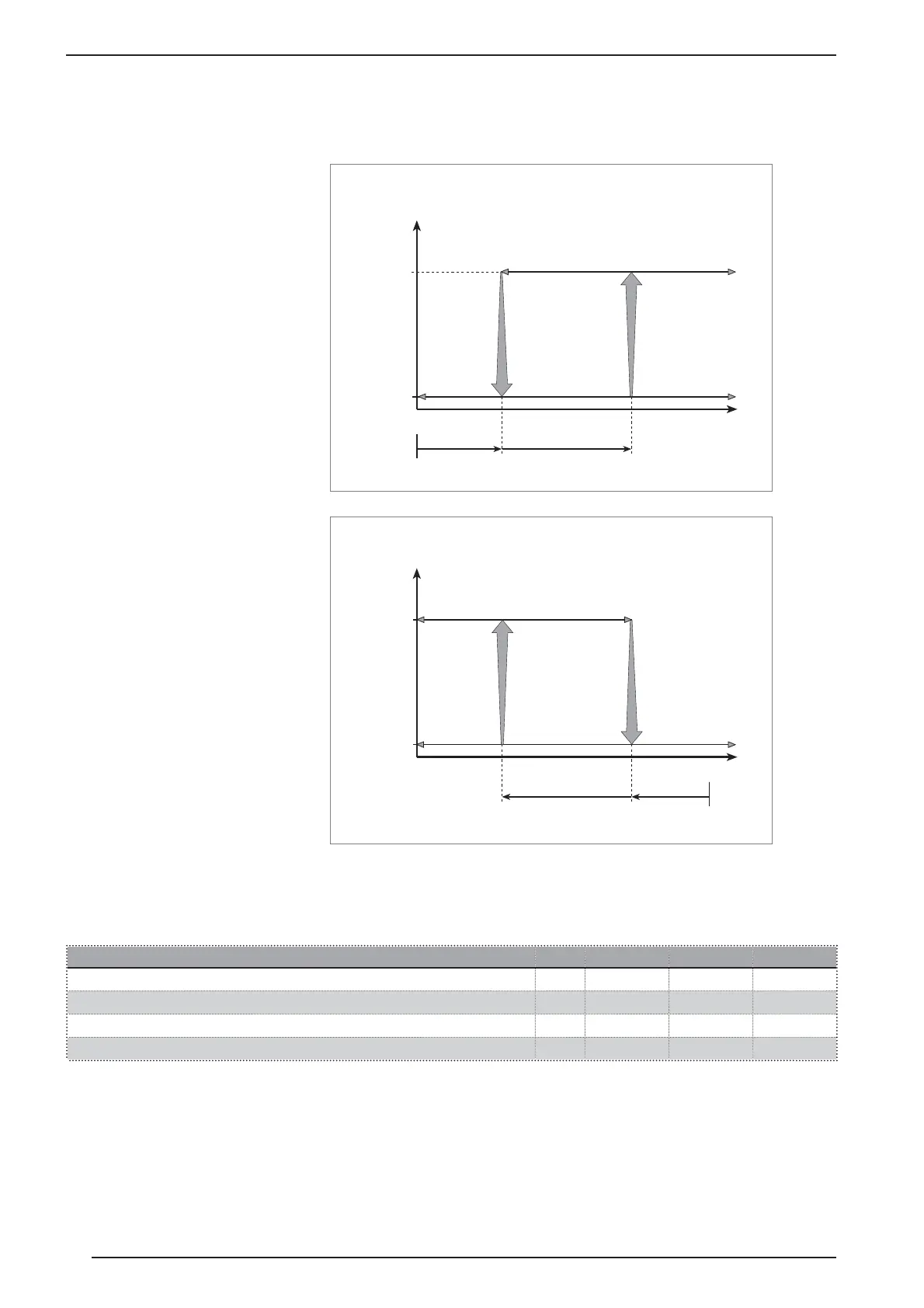

I grafici riportati di seguito illustrano come il
controllore micro chiller calcola il gradino di
intervento della macchina a seconda dei set
di funzionamento impostatoti dall’utente (si
ricorda che la procedura per la modifica e la
lista di parametri modificabili, sono riportate
nelle pagine precedenti).
TERMOSTATO DI LAVORO
TIA
r1 r2
Po
0 %
100 %
Set
ON
OFF
Termostato freddo ad un gradino
TIA
r4 r3
Po
0 %
100 %
Set
ON
OFF
Termostato caldo ad un gradino
Legenda:
Po : Potenza resa
TIA : Temperatura acqua in ingresso
r1 : Set freddo
r2 : Differenziale in funzionamento freddo
r3 : Set caldo
r4 : Differenziale in funzionamento a caldo
U.M. MINIMO STANDARD MASSIMO
Temperatura acqua impostata in riscaldamento
° C
25 41 55
Differenziale termostato di lavoro in riscaldamento
° C
0,3 2 19,9
Temperatura acqua impostata in raffreddamento
° C
71125
Differenziale termostato di lavoro in raffreddamento
° C
0,3 2 19,9
TARATURA STANDARD E CAMPO DI TARATURA DEI DISPOSITIVI DI REGOLAZIONE
