15
INSTALLAZIONE
CAUTION: wiring connections installation of the fancoil
and relevant accessories should be performed by a techni-
cian who has the necessary technical and professional
expertise to install, modify, extend and maintain plants and
who is able to check the plants for the purposes of safety
and correct operation.
In the specific case of electrical connections, the following
must be checked:
- Measurement of the isolation resistance on the electrical
system.
- Testing of the continuity of protection conductors.
Instructions for the correct installation of equipment are
indicated below. However, it is at the installer’s discretion to
complete all the installation operations in accordance with
specific requirements.

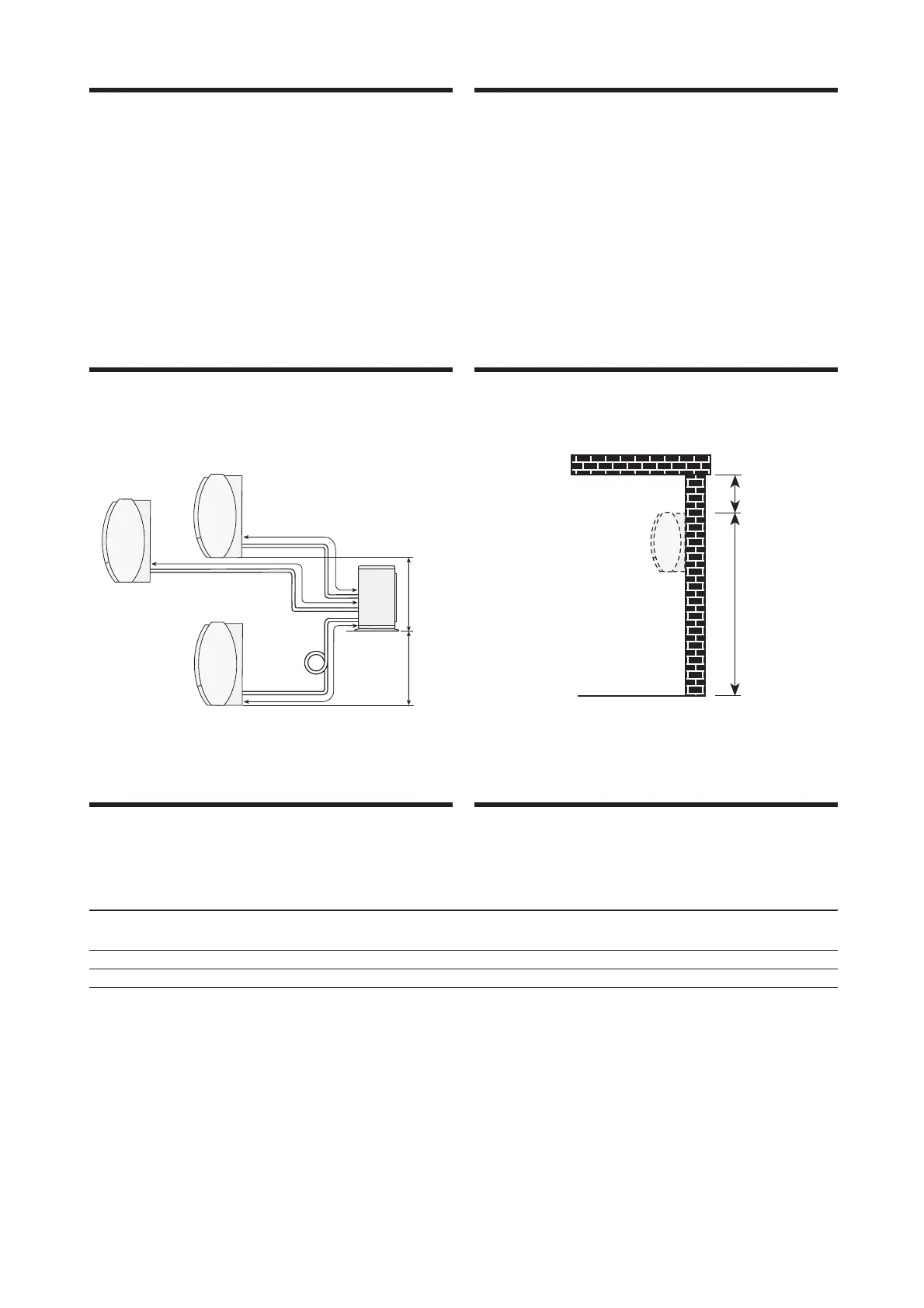

UNIT LEVEL DIFFERENCES
The maximum permissible level difference (H) between
indoor and outdoor units is ± 10 m.
REFRIGERANT CONNECTIONS
To prepare copper piping, proceed as follows:
- Use new, thermally insulated, copper piping with a wall
thickness of at least 0,8 mm.
The pipe diameter and tightening torque must be:
- cut the copper piping to size using a pipe cutter;
- smooth the two ends using a pipe reamer;
- insulate the pipes and fit conical nuts before flaring;
- use a conical pipe flange for flaring;
- make sure the conical section is axially aligned with the
pipe, and that it is smooth, fracture-free and of uniform
thickness.
- Close off the end using adhesive tape to prevent dirt get-
ting into the pipe.
To form the refrigeration connections, proceed as follows:
- Be very careful when connecting up the pipes to ensure
that no water, dirt, etc. gets into the piping or plant.
- Pass the lines, condensate drainpipe, and electrical cables
through the hole in the wall, aligning the ends of the lines
INSTALLAZIONE
ATTENZIONE: i collegamenti elettrici, l'installazione dei
ventilconvettori e dei loro accessori devono essere eseguiti
solo da soggetti in possesso dei requisiti tecnico-professio-
nali di abilitazione all'installazione, alla trasformazione,
all'ampliamento e alla manutenzione degli impianti ed in
grado di verificare gli stessi ai fini della sicurezza e della
funzionalità.
In particolare per i collegamenti elettrici si richiedono le
verifiche relative a :
- Misura della resistenza di isolamento dell'impianto elettrico.
- Prova della continuità dei conduttori di protezione.
Vengono qui riportate le indicazioni per una corretta instal-
lazione delle apparecchiature. Si lascia comunque all’espe-
rienza dell’installatore il perfezionamento di tutte le opera-
zioni a seconda delle esigenze specifiche.
DISLIVELLI TRA UNITÀ
Il dislivello (H) massimo consentito fra unità interne ed
esterne è di ±10m.
COLLEGAMENTI FRIGORIFERI
Per la preparazione dei tubi in rame, procedere come
segue:
- utilizzare tubi in rame con uno spessore di almeno
0,8mm, nuovi ed isolanti termicamente.
Il diametro dei tubi e la coppia di serraggio devono essere :
- tagliare i tubi di rame a misura con il tagliatubi;
- lisciare le estremità con uno svasatubi;
- isolare i tubi ed infilare i dadi conici prima di svasare;
- per la svasatura utilizzare un flangiatubi conico;
- verificare che la superficie conica sia in asse con il tubo,
liscia, priva di fratture e con spessore uniforme.
- tappare le estremità con del nastro per evitare l’ingresso
di sporcizia.
Per l’esecuzione dei collegamenti frigoriferi procedere
come segue:
- prestare molta attenzione durante l’allacciamento delle
tubazioni affinchè acqua, sporcizia etc. non entrino nelle
tubazioni e nell’impianto;
- far passare le linee, il tubo di scarico condensa ed i cavi
H (Max. 10m)
H (Max. 10m)
max.
min.
