AERMEC TA 09 - Page 66

66
64

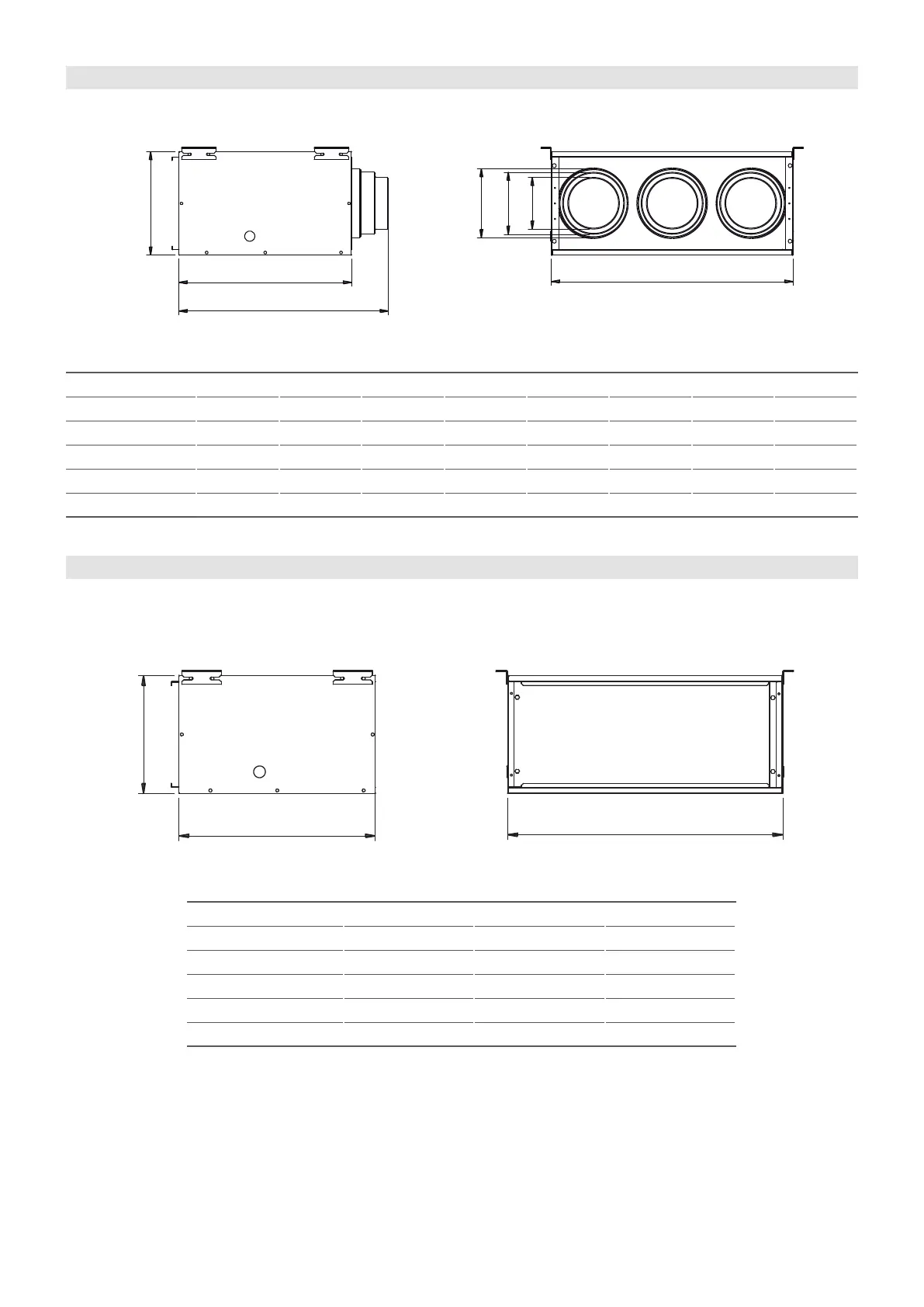

Plenum con mandate multiple circolari « PMM »
A
B
C
E
D2 D3
D1
Plenum di mandata chiuso « PMC »
Mod. A B C
PMC1 x TA 09 - TA 11 500 300 700
PMC2 x TA 15 500 300 1050
PMC3 x TA 19 590 390 1050
PMC4 x TA 24 - TA 33 590 390 1475
PMC5 x TA 40 - TA 50 590 390 2100
A
B
C
D2Mod. A B C E D1 D2 D3 N° Flangie
PMM1 x TA 09 - TA 11 607 500 300 700 200 180 150 3
PMM2 x TA 15 607 500 300 1050 200 180 150 4
PMM3 x TA 19 697,5 590 390 1050 200 180 150 4
PMM4 x TA 24 - TA 33 697,5 590 390 1475 200 180 150 5
PMM5 x TA 40 - TA 50 697,5 590 390 2100 200 180 150 5
Unità di condizionamento - Serie TA
Manuale di selezione, installazione, uso e manutenzione
64
Plenum con mandate multiple circolari « PMM »
A
B
C
E
D2 D3
D1
Plenum di mandata chiuso « PMC »
Mod. A B C
PMC1 x TA 09 - TA 11 500 300 700
PMC2 x TA 15 500 300 1050
PMC3 x TA 19 590 390 1050
PMC4 x TA 24 - TA 33 590 390 1475
PMC5 x TA 40 - TA 50 590 390 2100
A
B
C
D2Mod. A B C E D1 D2 D3 N° Flangie
PMM1 x TA 09 - TA 11 607 500 300 700 200 180 150 3
PMM2 x TA 15 607 500 300 1050 200 180 150 4
PMM3 x TA 19 697,5 590 390 1050 200 180 150 4
PMM4 x TA 24 - TA 33 697,5 590 390 1475 200 180 150 5
PMM5 x TA 40 - TA 50 697,5 590 390 2100 200 180 150 5
Unità di condizionamento - Serie TA
Manuale di selezione, installazione, uso e manutenzione
Plenum with «PMM» multiple circular flow attachments
Closed flow plenum «PMC»
Mod. A B C E D1 D2 D3 No.Flanges
PMM1 x TA 09 - TA 11 607 500 300 700 200 180 150 3
PMM2 x TA 15 607 500 300 1050 200 180 150 4
PMM3 x TA 19 697,5 590 390 1050 200 180 150 4
PMM4 x TA 24 - TA 33 697,5 590 390 1475 200 180 150 5
PMM5 x TA 40 - TA 50 697,5 590 390 2100 200 180 150 5
Mod. A B C
PMC1 x TA 09 - TA 11 500 300 700
PMC2 x TA 15 500 300 1050
PMC3 x TA 19 590 390 1050
PMC4 x TA 24 - TA 33 590 390 1475
PMC5 x TA 40 - TA 50 590 390 2100
