AERMEC TA 09 - Page 67

67
65

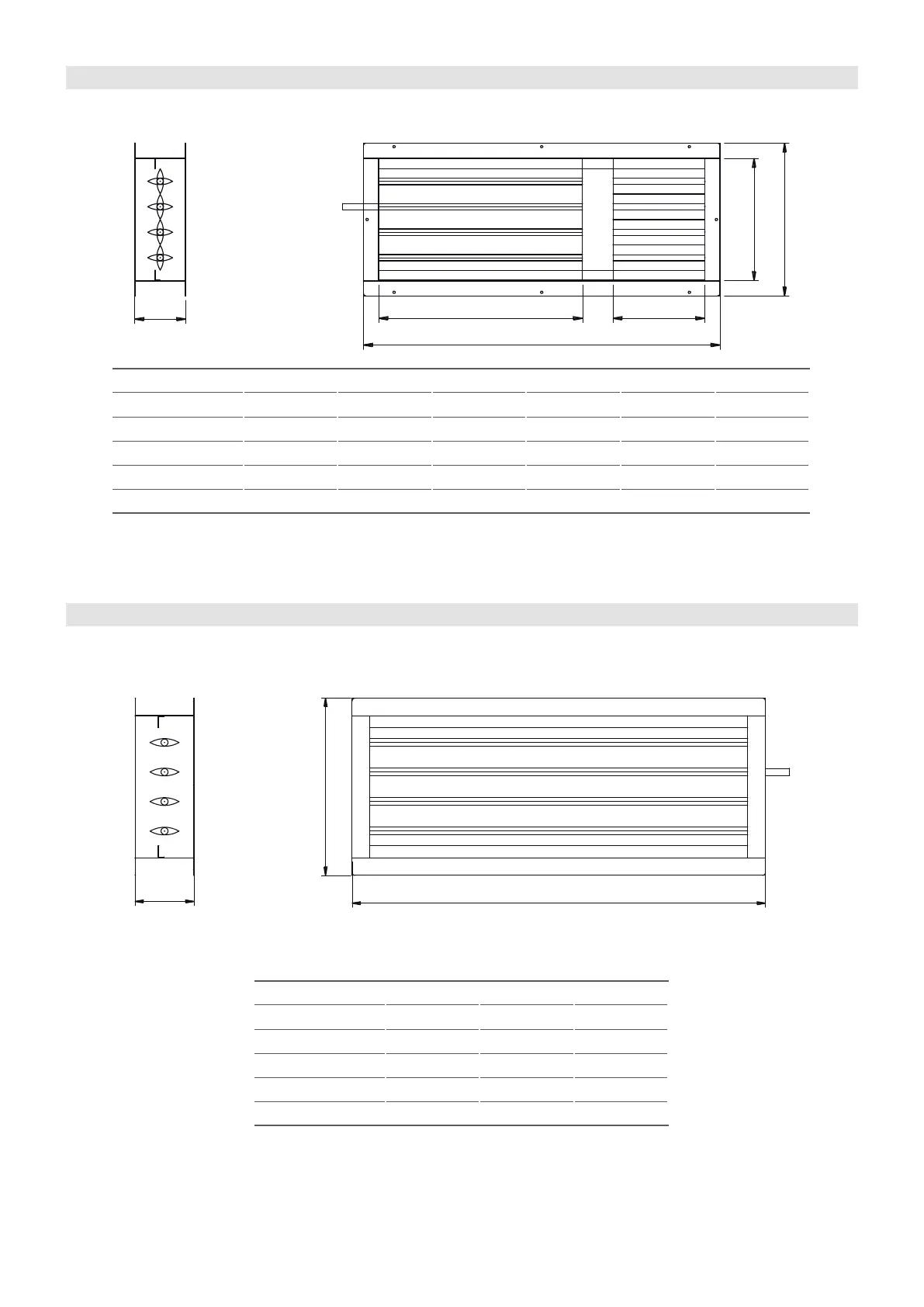

Serranda di aspirazione « SAS »
A
B
C
Mod. A B C
SAS1 x TA 09 - TA 11 100 700 300
SAS2 x TA 15 100 1050 300
SAS3 x TA 19 100 1050 390
SAS4 x TA 24 - TA 33 100 1475 390
SAS5 x TA 40 - TA 50 100 2100 390
Serranda 2 zone « S2Z »
Mod. A B C D E F
S2Z1 x TA 09 - TA 11 100 700 400 180 240 300
S2Z2 x TA 15 100 1050 650 280 240 300
S2Z3 x TA 19 100 1050 650 280 300 390
S2Z4 x TA 24 - TA 33 100 1475 950 405 300 390
S2Z5 x TA 40 - TA 50 100 2100 1380 600 330 390
A
B
C
D
E
F
Unità di condizionamento - Serie TA
Manuale di selezione, installazione, uso e manutenzione
65
Serranda di aspirazione « SAS »
A
B
C
Mod. A B C
SAS1 x TA 09 - TA 11 100 700 300
SAS2 x TA 15 100 1050 300
SAS3 x TA 19 100 1050 390
SAS4 x TA 24 - TA 33 100 1475 390
SAS5 x TA 40 - TA 50 100 2100 390
Serranda 2 zone « S2Z »
Mod. A B C D E F
S2Z1 x TA 09 - TA 11 100 700 400 180 240 300
S2Z2 x TA 15 100 1050 650 280 240 300
S2Z3 x TA 19 100 1050 650 280 300 390
S2Z4 x TA 24 - TA 33 100 1475 950 405 300 390
S2Z5 x TA 40 - TA 50 100 2100 1380 600 330 390
A
B
C
D
E
F
Unità di condizionamento - Serie TA
Manuale di selezione, installazione, uso e manutenzione
2-area damper «S2Z»
«SAS» Intake damper
Mod. A B C D E F
S2Z1 x TA 09 - TA 11 100 700 400 180 240 300
S2Z2 x TA 15 100 1050 650 280 240 300
S2Z3 x TA 19 100 1050 650 280 300 390
S2Z4 x TA 24 - TA 33 100 1475 950 405 300 390
S2Z5 x TA 40 - TA 50 100 2100 1380 600 330 390
Mod. A B C
SAS1 x TA 09 - TA 11 100 700 300
SAS2 x TA 15 100 1050 300
SAS3 x TA 19 100 1050 390
SAS4 x TA 24 - TA 33 100 1475 390
SAS5 x TA 40 - TA 50 100 2100 390
