UTILISATION DU LT300
Mise en station
Horizontale
Le laser peut être fixé sur un trépied standard ou à colonne possédant une
fixation 5/8’’ ou peut être positionné directement sur le sol (surface stable).
Verticale
Le laser peut être positionné à même le sol, sur une surface plane.
Placer le laser sur le coté de telle manière que les deux pieds ajsutables soient
sur le sol (6). Caler approximativement la nivelle verticale (4) à l’aide de ces
deux pieds : ceci améliorera la précision de votre laser à grande distance.
Le LT300 possède une plage de nivellement importante. Toutefois, si le laser est
en dehors de sa plage de calage, le point laser continuera de clignoter et la
rotation de la tête ne démarrera pas.
Mettre le laser en fonction
Pour mettre en marche le LT300, appuyer sur la touche Marche / Arrêt (5)
située sur le coté de l’appareil. Un auto-test sera effectué, le point laser clignotera
durant la phase de calage. Lorsque le laser est calé, le point laser arrêtera de
clignoter et la tête démarrera sa rotation.
Mode automatique / Mode manuel
Le laser est en mode automatique lorsqu’il est mis en fonction.
Pour sélectionner le mode manuel, appuyer sur la touche (2) du clavier.
Le signal lumineux situé à coté de la touche Auto/Man clignotera pour vous
informer que votre LT300 est en mode manuel.
Attention : En mode manuel, la tête continuera de tourner même si le
niveau change et que le laser est décalé. La fonction Tilt n’est pas disponible
en mode manuel.
2322

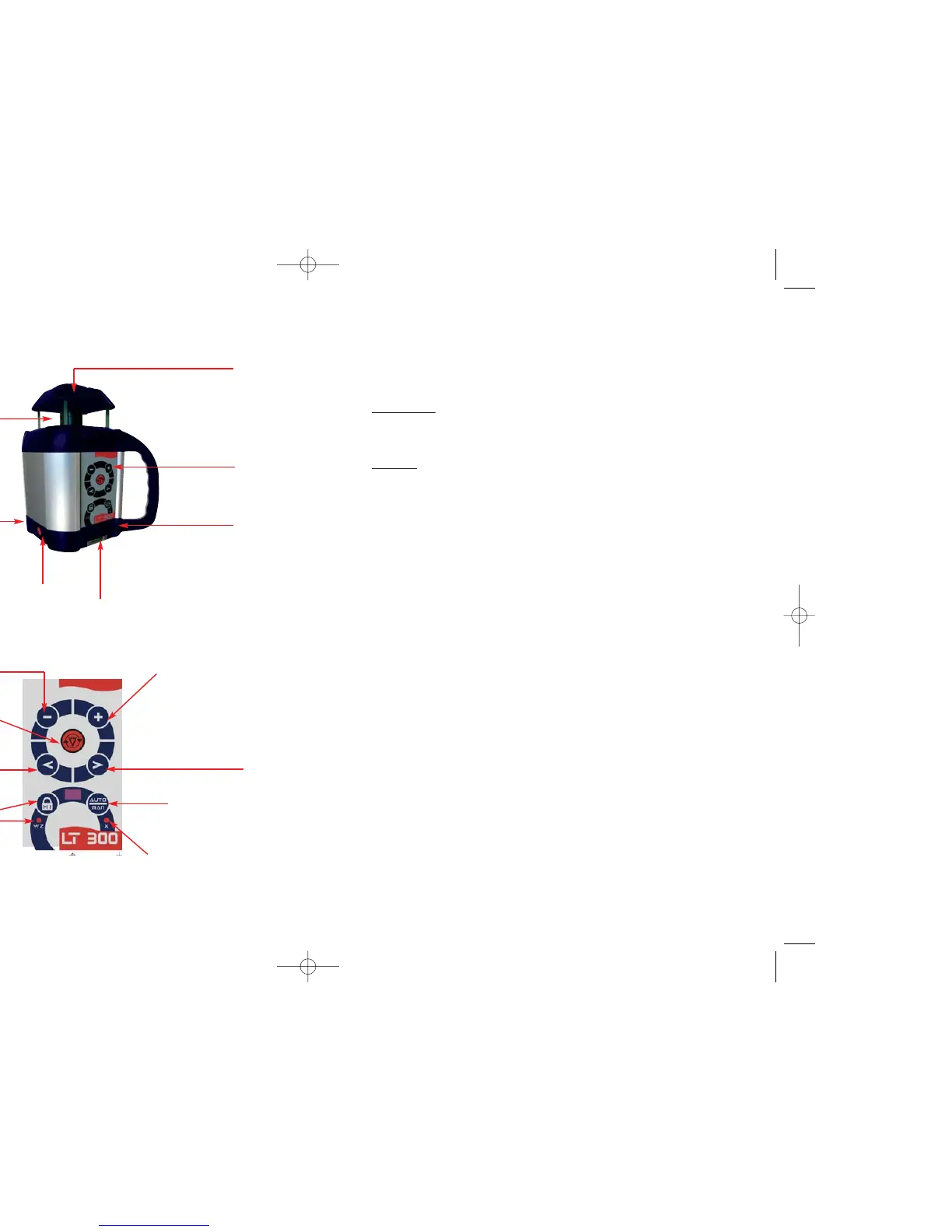

Vue du laser
Vue du Clavier
1. Point laser rotatif
2. Point laser pour
équerrage
7. Clavier
3. Connecteur
pour charge
de l’appareil
5. Marche / Arrêt
6. Pieds ajustables
4. Nivelle pour mise
en station verticale
1. Fonction Tilt
2. Sélection du mode
Automatique / Manuel
3. Mise en Marche/Arrêt
du mode scanning
4. Augmenter la vitesse de rotation/
l’angle de scanning
5. Diminuer la vitesse de rotation/
l’angle de scanning
6. Déplacer le plan
scanning vers la
gauche/ le point
d’équerrage vers la
gauche
7. Déplacer le plan
scanning vers la droite /
le point d’équerrage
vers la droite
9. Signal lumineux pour
mise en fonction Tilt/
Réglage de l’axe Y
8. Signal lumineux pour
mise en mode manuel/
Réglage de l’axe X
