• Utiliser la cellule de détection MR50
1. Appuyer sur la touche Marche / Arrêt pour mettre la cellule en fonction.
2. Appuyer sur la touche F/C pour sélectionner le mode de précision le plus
adapté à votre application. Le mode large est le mode par défaut.
Un symbole apparaîtra sur la partie droite de l’écran pour vous informer
que la cellule MR50 est en mode large alors qu’un symbole apparaîtra sur
la partie gauche de l’écran pour vous informer que le mode fin est activé.
3. Appuyer sur le bouton ‘sound’ afin de sélectionner le niveau sonore le
mieux adapté à votre environnement de travail.
Trois niveaux sonores sont disponibles.
4. Orienter la fenêtre de détection vers le rayon laser et suivez les
informations indiquées sur les écrans à cristaux liquides. Une flèche pointant
vers le bas vous indique que vous devez aller vers le bas alors qu’une flèche
pointant vers le haut vous indiquera que vous devez aller vers le haut.
5. Une ligne horizontal apparaîtra lorsque le niveau aura été trouvé. Si vous
avez activé le son de votre MR50, le signal sonore deviendra continu.
• Changer la pile de la MR5
0
Pour installer une nouvelle pile dans la MR50, ouvez le logement de la pile
situé dans le dos de la cellule.
Soulevez tout d’abord la partie gauche du bouchon puis la partie droite.
Changer la pile en respectant la polarité indiqué dans le fond du logement.
• Spécifications de la MR50 :
Distance d’utilisation 150 mètres
Fenêtre de détection 5 cm
Sons 3 niveaux
Energie Pile alcaline 9 volts
Dimensions 14 x 6 x 2,5 cm
Précision à 30m Fin : 0,2mm - 2mm
Large : 1 - 6mm
Accessoires
Les cellules de déctection sont recommandées lorqu’il devient difficile
d’observer le laser à l’oeil nu (exemple : en plein air, en lumière vive...).
Cellule de détection MR50

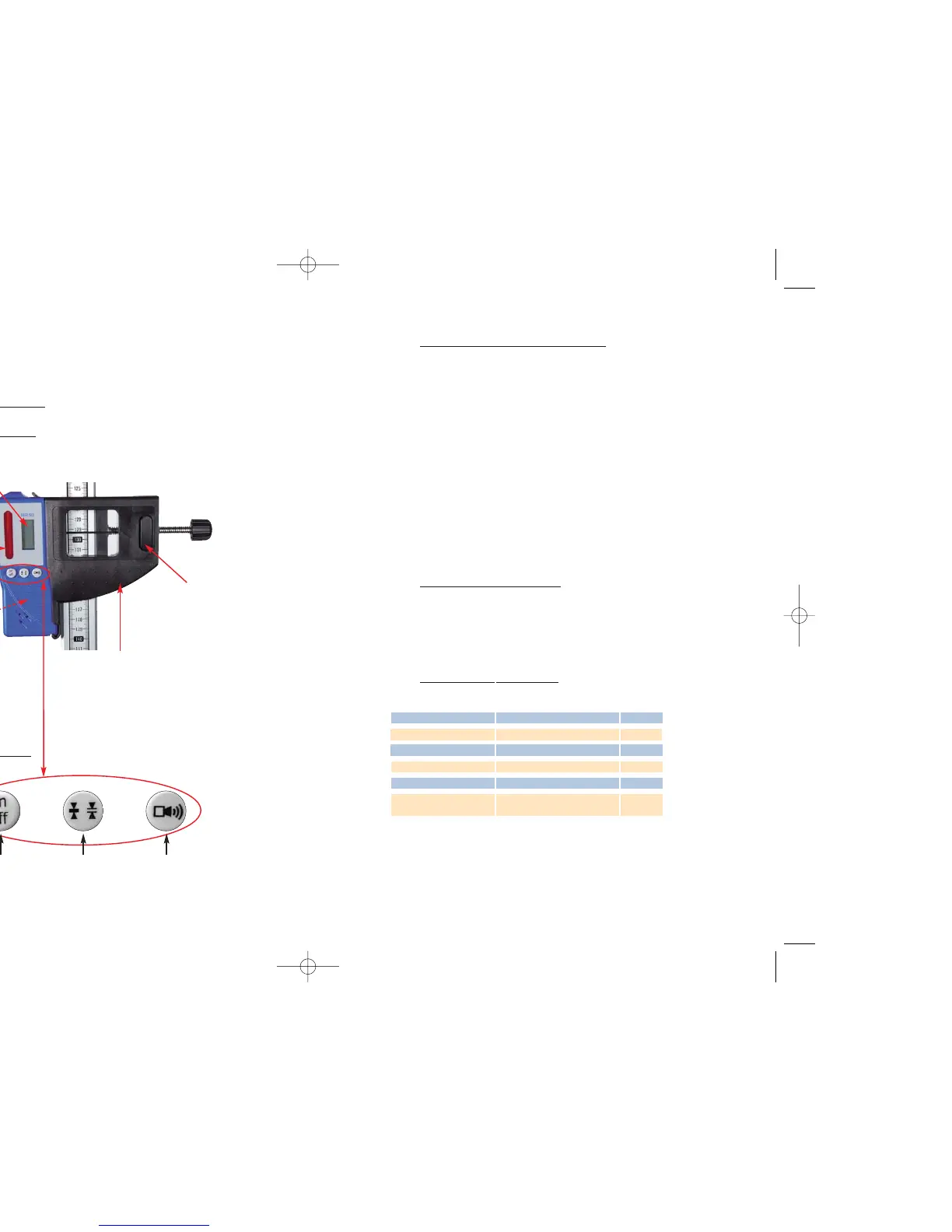

• Vue de la cellule
• Vue du clavier
1. Ecrans à cristaux liquides
(devant + derrière)
2. Fenêtre de
détection
3. Logement
pour pile 9 volts
4. Support de cellule
(livré avec la cellule)
5. Bouton de
serrage rapide
Choix de la
précision
Choix du
niveau sonore.
Marche /
Arrêt
