27
Ce rayon peut être aligné sur la gauche ou la droite et conservera un équerrage
permanent avec le plan rotatif.
Lorsque le LT300 s’est calé en mode vertical, appuyer sur les touches < ou >.
Le point laser d’équerrage bougera dans la direction voulue tout en conservant
un parfait équerrage avec le plan laser rotatif.
Il est très important de contrôler très régulièrement votre référence et de vérifier
que le laser n’a pas été déplacé par rapport à votre prise de référence initiale.
Batteries
Le LT300 est équipé de batteries rechargeables de type Ni CAD. Ces batteries
doivent être chargée pendant 15 heures avant leur première utilisation.
Recharger la batterie
1) Enlever le bouchon situé sur le connecteur de charge. Y insérer le connecteur
du chargeur.
2) Brancher le chargeur sur une prise électrique (110-220 volts).
3) Charger pendant 15 heures. Un signal lumineux rouge apparaît sur le
chargeur durant la charge.
Le LT300 peut être rechargé pendant son utilisation. Si l’électricité est
disponible sur le chantier, branchez simplement votre appareil dans une prise
électrique et vous pouvez continuer de travailler.
Pour une durée de vie optimale des batteries, nous vous recommandons de ne
pas charger les batteries plus de 20 heures.
BIEN QUE LE LT300 SOIT TOTALEMENT ÉTANCHE, IL EST
IMPÉRATIF DE NE PAS LE RECHARGER LORSQU’IL EST
IMMERGÉ OU EN CONTACT AVEC DE L’EAU.
26
Contrôle et calibrage du LT300

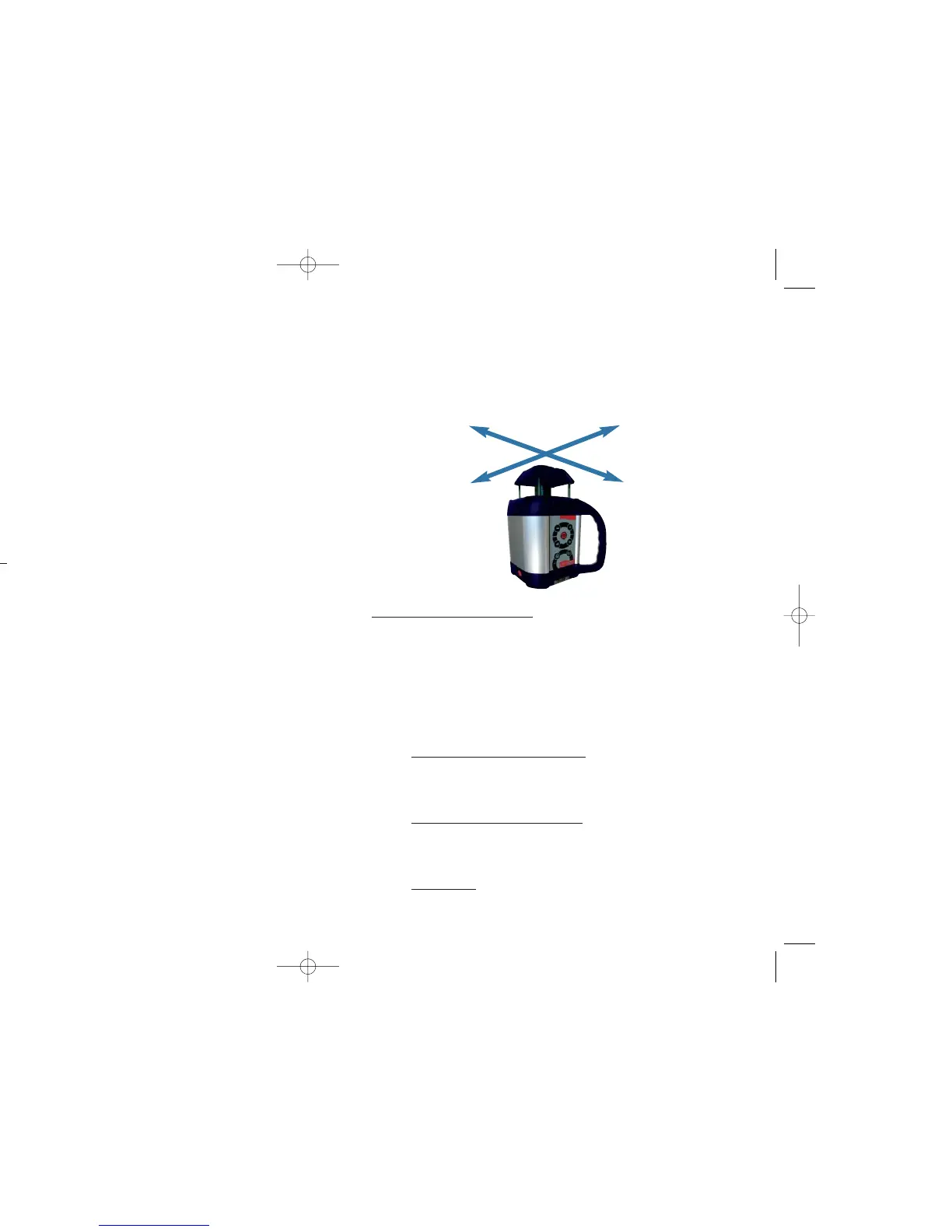

Votre LT300 possède trois axes : les axes X et Y pour le plan horizontal et l’axe Z
pour le plan vertical.
Chaque axe possède deux extrémités :
• + X et –X pour l’axe X
• +Y et –Y pour l’axe Y
Chaque extrémité d’axe doit être controlée. Il est possible de contrôler et le cali-
brer votre LT300 sur un chantier. Il vous est également possible de le renvoyer
dans l’un de nos services après-vente agréés.
Vérifier et calibrer votre laser en respectant l’ordre suivant :
Contrôle des deux extrémités de l’axe X :
- Si X est dans les spécifications, procéder au contrôle des deux
extrémités de l’axe Y.
- Si X doit être calibré, calibrer l’axe X avant de contrôler l’axe Y.
Contrôle des deux extrémités de l’axe Y :
- Si Y est dans les spécifications, procéder au contrôle final des axes X et Y.
- Si Y doit être calibré, calibrer l’axe Y et procéder au contrôle final
des axes X et Y.
Contrôle final :
- Comparer +X,-X,+Y et –Y.
-Y
+Y
-X
+X
