AGV K-5 Jet - Page 3

3
2
1
DOWN
UP

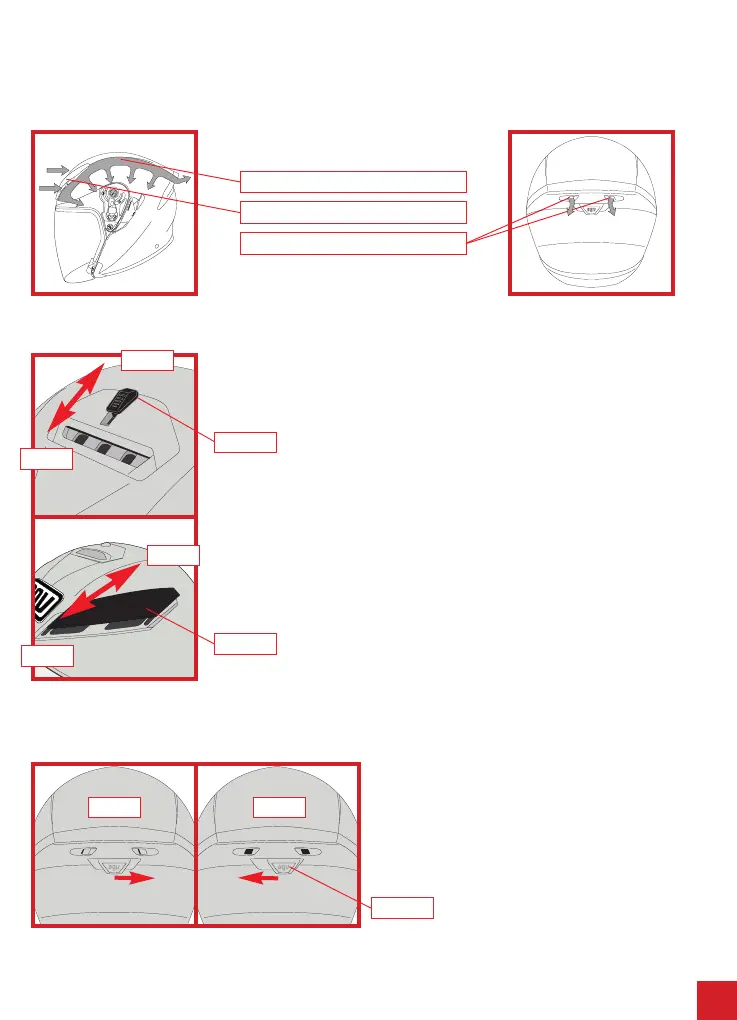

2) SISTEMI DI VENTILAZIONE
2.1) Apertura/chiusura prese aria frontali
Per aprire/chiudere le prese d’aria frontali, agire sul
cursore no a quando non si sente lo scatto che
indica il blocco del cursore in posizione (1-2).
2.2) Apertura/chiusura estrattore posteriore
Per aprire/chiudere l’estrattore posteriore agire sul
cursore centrale.
Canalizzazioni nel polistirolo
Prese d’aria frontali
Estrattore d’aria superiore
Aperto
Chiuso
Cursore
Cursore
Aperto
Chiuso
Cursore
Aperto Chiuso
