Vi consigliamo di eseguire le operazioni che seguono appoggiando il casco su una supercie piatta.
Italiano

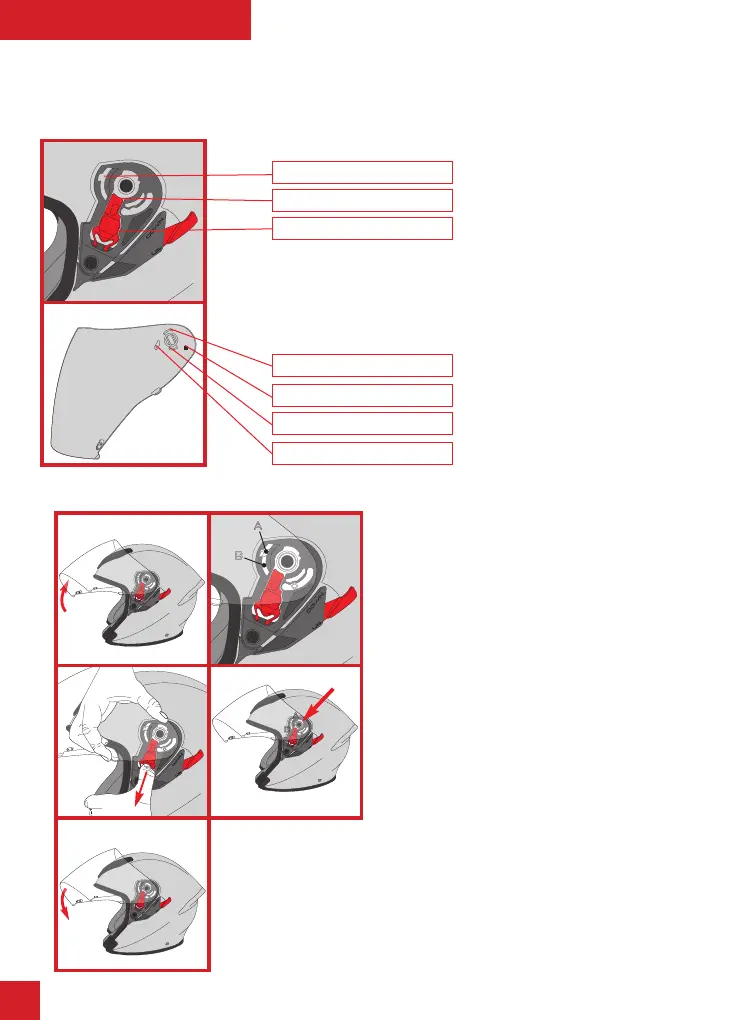

1) VISIERA
Sede innesto superiore
Innesto superiore
Dente visiera
Fermo visiera
Innesto inferiore
Cursore fermo visiera
1.1) Rimozione/Installazione Visiera
La visiera è in policarbonato antigrafo ed è dotata di innesti che si inseriscono
nelle sedi della base movimento. Il dente della visiera interagisce con i denti
della base movimento per consentire la stabilità in apertura della visiera nelle
diverse posizioni.
Per rimuovere la visiera, sollevarla no allo scatto
intermedio di apertura (1): esso è tale che il dente di
aggancio A è allineato con la sede ricavata sul mec-
canismo stesso B (2). Partendo da uno dei due lati del
casco, tirare verso il basso il cursore del fermo visie-
ra (3) ed estrarre gli innesti di aggancio della visiera.
Ripetere l’operazione anche dall’altro lato e rimuovere
la visiera.
Per installare la visiera, partendo da un lato del casco,
allineare il dente di aggancio A alla sede sul meccani-
smo B e contemporaneamente inserire l’innesto supe-
riore della visiera nella sua sede della base movimento
(4). Successivamente, inserire l’innesto inferiore della
visiera nel fermo visiera (eventualmente aiutandosi
tirando verso il basso il cursore) (5). Ripetere l’ope-
razione anche dall’altro lato. Abbassare la visiera e
vericarne il buon funzionamento.
Inoltre controllare che la visiera in fase di chiusura -
nisca perfettamente in sede, ovvero che i magneti ed
i denti di centraggio posti sul lato inferiore della visiera
entrino perfettamente nelle loro sedi.
K-5 Jet
THIS HELMET’S SHELL IS MADE OF COMPOSITE FIBER
THIS HELMET’S LINER IS MADE OF POLYSTIRENE (EPS)
2
Perno visiera
DOWN
UP
DOWN
UP
1 2
3 4
5
DOWN
UP
DOWN
UP
A
B
DOWN
UP
A
B
N.B. Nel caso in cui la visiera non aderisca perfettamente al prolo del bordo
in gomma del casco, potrebbe essere necessaria una regolazione o sostitu-
zione della base meccanismo visiera. In questo caso rivolgersi ad un punto
di assistenza AGV.
