47
DOWN
UP
1
2
Recomendamos de efetuar as operações que seguem apoiando o capacete em uma superfície plana.
Portuguese

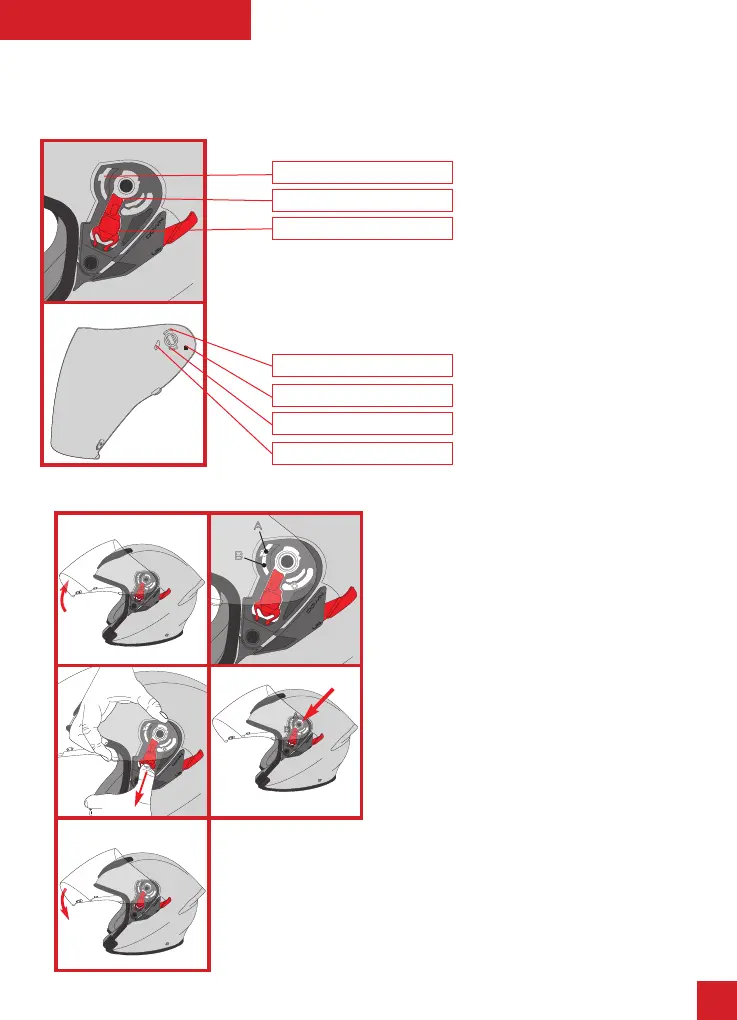

1) VISEIRA
Sede engate superior
Engate superior
Dente viseira
Bloqueio viseira
Engate inferior
Cursor bloqueio viseira
1.1) Remoção/Instalação Viseira
A viseira é em policarbonato à prova de arranhões e está equipada com en-
gates que se inserem nas sedes da base de movimento. O dente da viseira
interage com os dentes da base de movimento para consentir a estabilidade
na abertura da viseira nas diferentes posições.
Para remover a viseira, levantá-la até ao disparo inter-
médio de abertura (1): este é tal que o dente de engate
A ca alinhado com a sede situada no próprio meca-
nismo B (2). Partindo de um dos lados do capacete,
puxar para baixo o cursor de bloqueio da viseira (3) e
extrair os engates de engancho da viseira. Repetir a
operação também do outro lado e remover a viseira.
Para instalar a viseira, partindo de um lado do capa-
cete, alinhar o dente de engate com a sede no me-
canismo B e contemporaneamente inserir o engate
superior da viseira na sua sede da base de movimento
(4). Em seguida, inserir o engate inferior da viseira no
bloqueio da viseira (eventualmente com ajuda puxan-
do para baixo o cursor) (5). Repetir a operação tam-
bém do outro lado. Abaixar a viseira e vericar o bom
funcionamento.
Além disso, controlar que a viseira em fase de fecho
termine perfeitamente em sua sede, ou seja, que os
ímanes e os dentes de centragem situados no lado in-
ferior da viseira entrem perfeitamente nas suas sedes.
K-5 Jet
THIS HELMET’S SHELL IS MADE OF COMPOSITE FIBER
THIS HELMET’S LINER IS MADE OF POLYSTIRENE (EPS)
47
Perno viseira
DOWN
UP
DOWN
UP
1 2
3 4
5
DOWN
UP
DOWN
UP
A
B
DOWN
UP
A
B
NOTA No caso em que a viseira não adira perfeitamente ao perl da borda em
borracha do capacete, poderá ser necessária uma regulação ou substituição
da base do mecanismo da viseira. Neste caso, recorrer a um ponto de assi-
stência AGV.
