Akai AP-D210/C

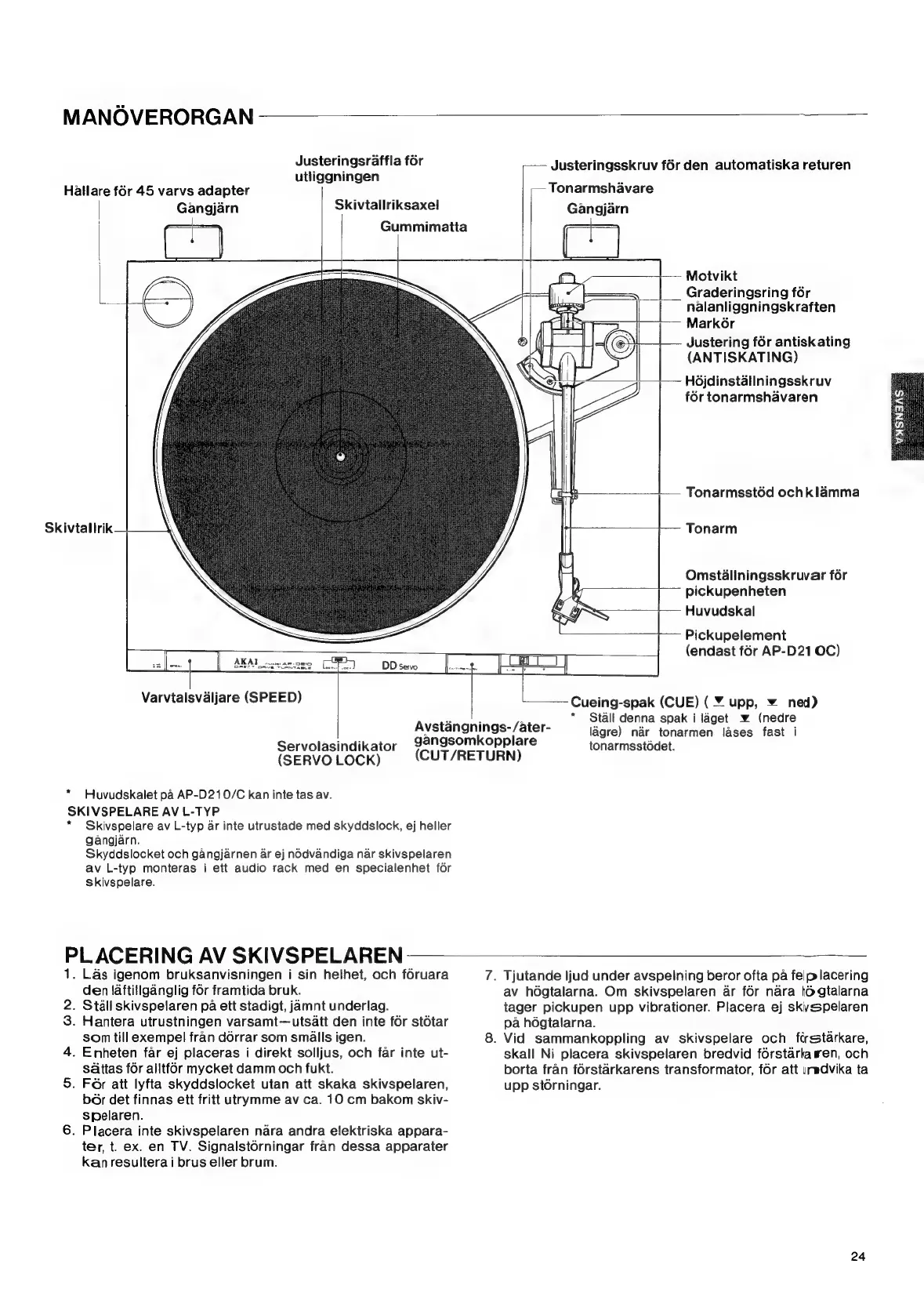

MANOVERORGAN
Justeringsraffla for
utliggningen
Hallare for 45 varvs adapter
Gangjarn
Skivtallriksaxel
Gummimatta
=
Skivtallrik
DD servo
Varvtalsvaljare (SPEED)
Avstangnings- /ater-
gangsomkopplare
(CUT/RETURN)
Servolasindikator
(SERVO LOCK)
* Huvudskalet pa AP-D210/C kan inte tas av.
SKIVSPELARE AV L-TYP
* Skivspelare av L-typ ar inte utrustade med skyddslock, ej heller
gangjarn.
Skyddslocket och gangjarnen ar ej nodvandiga nar skivspelaren
av L-typ monteras i ett audio rack med en specialenhet for
Skivspelare.
-—— Justeringsskruv f6r den automatiska returen
-— Tonarmshavare
Gangjarn
Motvikt
Graderingsring fér
| nalanliggningskraften
a Markor
y ee Justering for antiskating
(ANTISKATING)
Hdjdinstallningsskruv
for tonarmshavaren
Oe
<<
Lu
a
Dis
an
bt
Tonarmsstéd ochklamma
| Tonarm
Omstdllningsskruvar fér
pickupenheten
Huvudskal
Pickupelement
(endast fér AP-D21 OC)
ee
Cueing-spak (CUE) ( ¥ upp, ¥ ned)
* Stall denna spak i laget ¥ (nedre
lagre) nar tonarmen lases fast i
tonarmsstdédet.
PLACERING AV SKIVSPELAREN
. Las igenom bruksanvisningen i sin helthet, och foéruara
den /aftitlganglig for framtida bruk.
. Stall skivspelaren pa ett stadigt, jamnt underlag.
. Hantera utrustningen varsamt—utsatt den inte for stdétar
som tillexempel fran dorrar som smalls igen.
. Emheten far ej placeras i direkt solljus, och far inte ut-
sattas f6r alltfor mycket damm och fukt.
. Fér att lyfta skyddslocket utan att skaka skivspelaren,
bor det finnas ett fritt utrymme av ca. 10 cm bakom skiv-
Spelaren.
6. Placera inte skivspelaren nara andra elektriska appara-
ter, t. ex. en TV. Signalstérningar fran dessa apparater
kan resultera i brus eller brum.
ao f-’& WN
7. Tjutande ljud under avspelning beror ofta pa felplacering
av hdégtalarna. Om skivspelaren ar fér nara t@gtalarna
tager pickupen upp vibrationer. Placera ej skvspelaren
pa hdgtalarna.
8. Vid sammankoppling av skivspelare och firsstarkare,
skall Ni placera skivspelaren bredvid forstarkagen, och
borta fran forstarkarens transformator, for att uwdvika ta
upp st6rningar.
24
