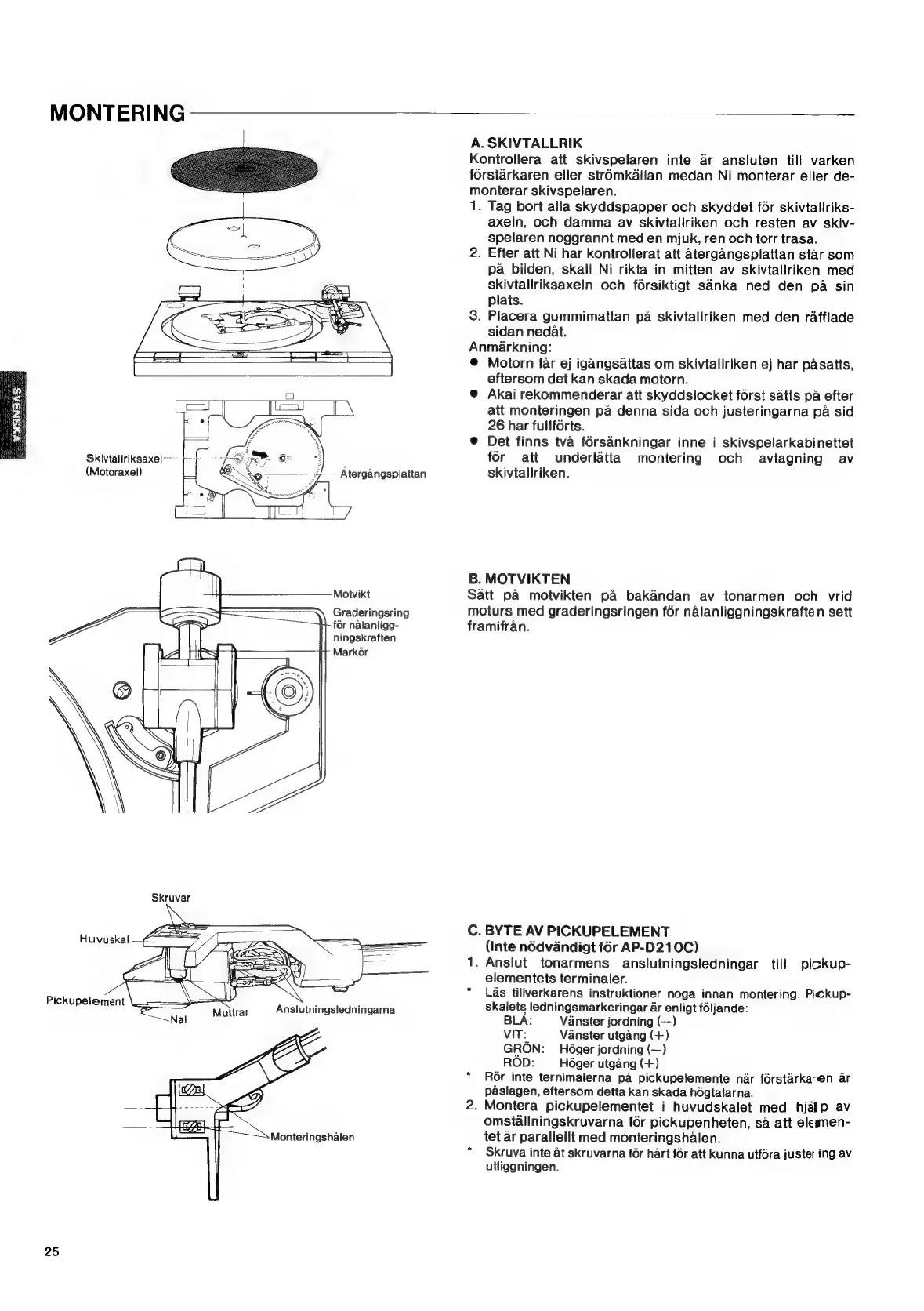

MONTERING
Skivtallriksaxel- p- j
(Motoraxel)
Huvuskal
Pickupelement
Atergangsplattan
Motvikt
Graderingsring
for nalanligg-
ningskraften
Skruvar
Markor
Nal
Muttrar
Anslutningsledningarna
25
A. SKIVTALLRIK
Kontrollera att skivspelaren inte ar ansluten till varken
forstarkaren eller str6mkallan medan Ni monterar eller de-
monterar skivspelaren.
1
3.
. Tag bort alla skyddspapper och skyddet f6r skivtallriks-
axeln, och damma av skivtallriken och resten av skiv-
spelaren noggrannt med en mjuk, ren och torr trasa.
. Efter att Ni har kontrollerat att Atergangsplattan star som
pa bilden, skall Ni rikta in mitten av skivtallriken med
skivtallriksaxeln och fdrsiktigt sanka ned den pa sin
plats.
Placera gummimattan pa skivtaliriken med den rafflade
sidan nedat.
Anmarkning:
Motorn far ej igangsattas om skivtallriken ej har pasatts,
eftersom det kan skada motorn.
Akai rekommenderar att skyddslocket forst satts pa efter
att monteringen pa denna sida och justeringarna pa sid
26 har fullf6rts.
Det finns tva forsankningar inne i skivspelarkabinettet
for att underlatta montering och avtagning av
skivtallriken.
B. MOTVIKTEN
Satt pa motvikten pa bakandan av tonarmen och vrid
moturs med graderingsringen for nalanliggningskraften sett
framifran.
C. BYTE AV PICKUPELEMENT
1.
*
(Inte nédvandigt for AP-D210C)
Anslut tonarmens anslutningsledningar till pickup-
elementets terminaler.
Las tillverkarens instruktioner noga innan montering. Pickup-
skalets ledningsmarkeringar ar enligt foljande:
BLA: Vanster jordning (—)
VIT: Vanster utgang (+)
GRON: Héger jordning (—)
ROD: Héger utgang (+)
Ror inte ternimalerna pa pickupelemente nar férstarkaren ar
paslagen, eftersom detta kan skada hdgtalarna.
. Montera pickupelementet i huvudskalet med hjalp av
omsiallningskruvarna fér pickupenheten, sa att elesmen-
tet ar parallellt med monteringshalen.
Skruva inte at skruvarna fér hart for att kunna utfora juster ing av
utliggningen.
