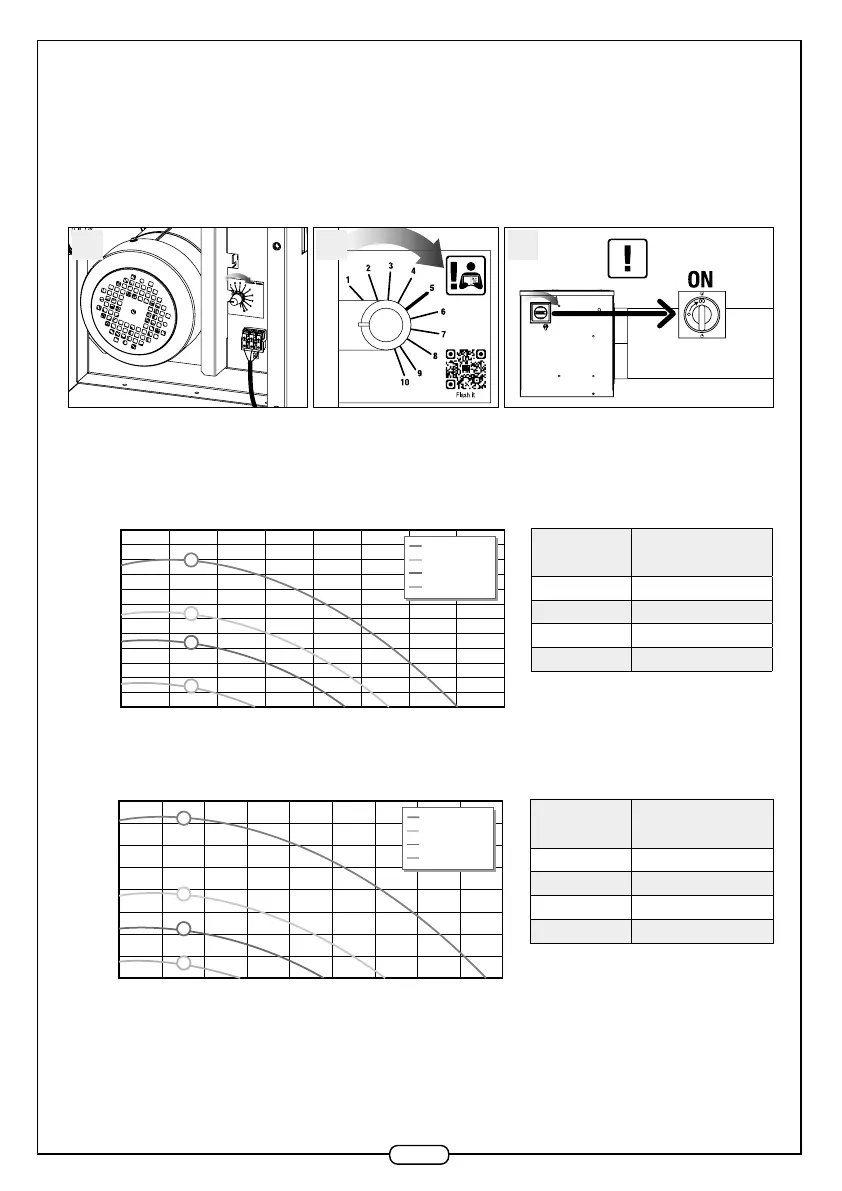

4. MISE EN SERVICE • ACTIVATION
4.1. EasyVEC
®
C4 Standard : 400 - 700 - 1000 - 1500 - 2500
Opérations de mise en service • Activation operations
Note : EasyVEC
®
C4 Standard 400 et 700, aucun réglage n’est nécessaire. • Note: EasyVEC
®
C4 Standard 400 - 700, ON/OFF only.
EasyVEC
®
C4 Standard 1000 - 1500 - 2500
2.
3.
1.
4.1.1. Courbes de réglages EasyVEC
®
C4 Standard • EasyVEC
®
C4 Standard setting curves
EasyVEC
®
C4 Standard 1000
Vitesse • Speed
Position Potentiomètre
Potentiometer position
Min 1
Hygro Min 4
Hygro Max 7
Max 10
50
100
150
200
250
300
0
Q (m
3
/h)
P (Pa)
0 200 400 600 800 1000 1200 1400 1600
Max 1250 rpm
1000 rpm
840 rpm
Min 500 rpm
10
7
4
1
EasyVEC
®
C4 Standard 1500
Vitesse • Speed
Position Potentiomètre
Potentiometer position
Min 1
Hygro Min 3
Hygro Max 6
Max 10
50
100
150
200
250
300
350
400
0
Q (m
3
/h)
P (Pa)
0 200 400 600 800 1000 1200 1400 1600 1800
Max 1500 rpm
1090 rpm
840 rpm
Min 500 rpm
10
6
3
1
