Bezeichnung:
Seite: 1/1
VD
Leistungsaufnahme
Coefficient of performance / Leistungszahl
Qh
Pe
COP
∆p”
Legende: DE823129L/170408
823152
- / PEP026-2009 / Opel / 16.04.10

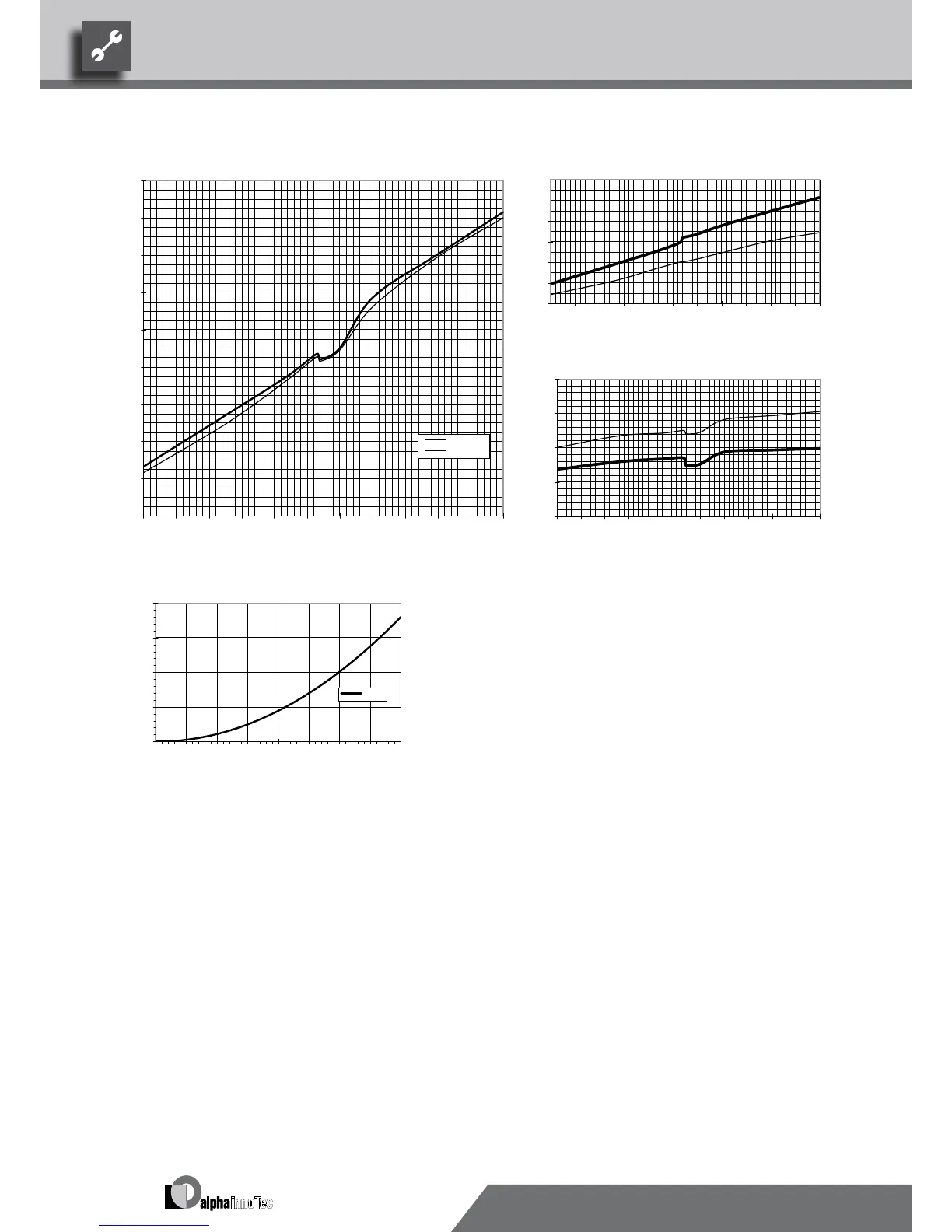

Leistungs-Druckverlustkurven
LW 101 (A)
“”
Druckverlust Wärmepumpe
Volumenstrom Heizwasser
Temperatur Wärmequelle
Heizleistung
Verdichter
Temp„
Änd./Ä.M./Ersteller/Datum
Datei: 823152 Leistungs- Druckverlustkurven LW 101 (A).xls
Zeichnungsnummer: 823152
Qh (kW)
2
4
6
8
10
12
14
16
18
20
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
35°C 1VD
50°C 1VD
COP
1
2
3
4
5
6
7
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
Pe (kW)
1
2
3
4
5
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
∆p (bar)
0,0
0,1
0,2
0,3
0,4
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0
“” (m³/h)
∆p”
Legend: UK823129L/170408
“” Volume ow, heating water
Temp„ Temperature, heat source
Qh Heating capacity
Pe Power consumption
COP Coefcient of performance / efciency rating
∆p” Pressure loss heat pump
VD Compressor(s)
We reserve the right to modify technical specifications without prior notice.
UK830532/200610 © Alpha-InnoTec GmbH
LW 101A Performance curves
