Alpha-InnoTec LW 71A - Lw81 A.

31
Bezeichnung:
Seite: 1/1
Verdichter
Temp„
Qh
Pe
COP
∆p”
VD
Leistungsaufnahme
Coefficient of performance / Leistungszahl
Legende: DE823129L/170408
823151
“”
Druckverlust Wärmepumpe
Volumenstrom Heizwasser
Temperatur Wärmequelle
Heizleistung
Datei: 823151 Leistungs- Druckverlustkurven LW81A.xls
Zeichnungsnummer: 823151
Änd./Ä.M./Ersteller/Datum
- / PEP030-2010 / Opel / 16.03.10

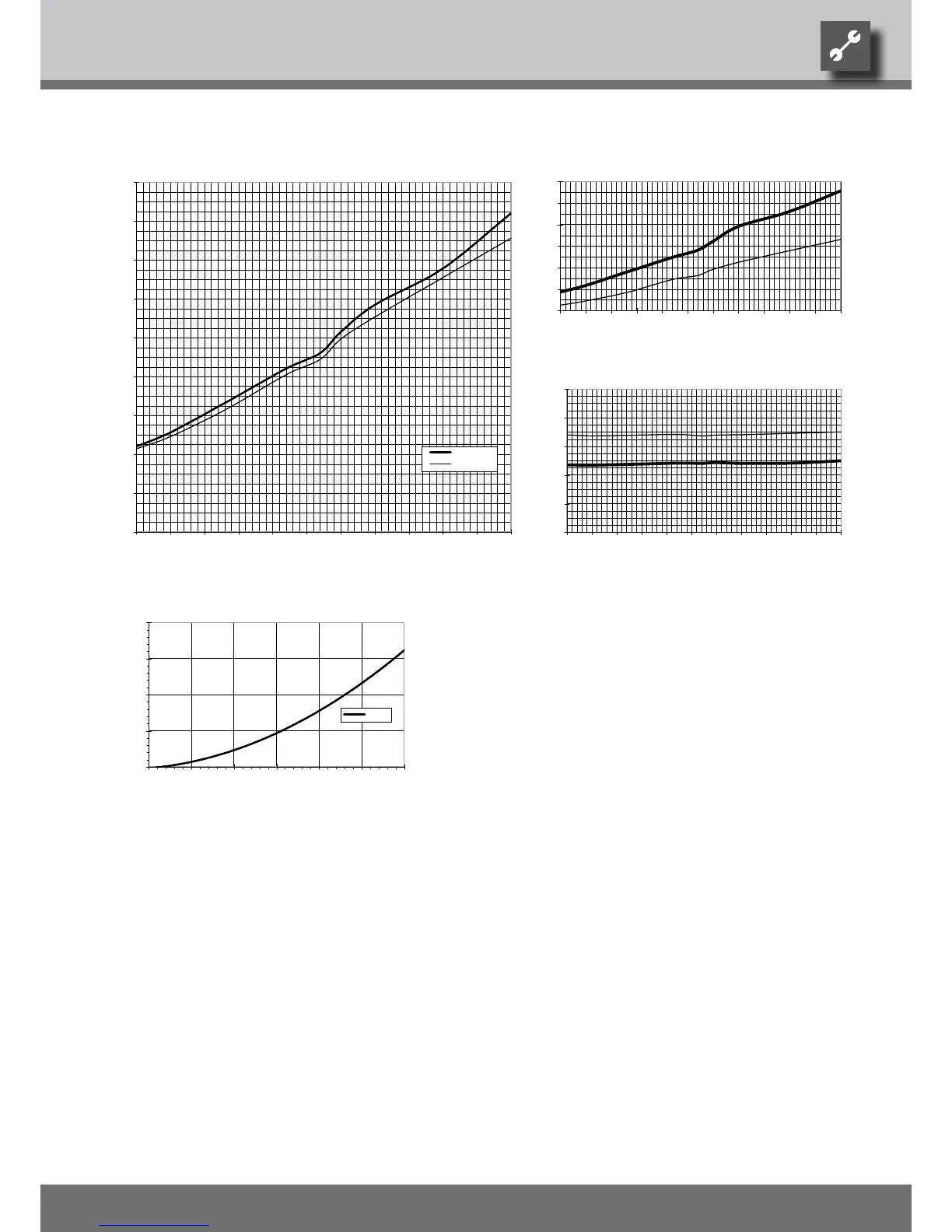

Leistungs-Druckverlustkurven
LW 81A
Qh (kW)
0
2
4
6
8
10
12
14
16
18
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
35°C 1VD
50°C 1VD
COP
1
2
3
4
5
6
7
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
Pe (kW)
0
1
2
3
4
5
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
∆p (bar)
0,0
0,1
0,2
0,3
0,4
0,0 0,5 1,0 1,5 2,0 2,5 3,0
“” (m³/h)
∆p”
Legend: UK823129L/170408
“” Volume ow, heating water
Temp„ Temperature, heat source
Qh Heating capacity
Pe Power consumption
COP Coefcient of performance / efciency rating
∆p” Pressure loss heat pump
VD Compressor(s)
We reserve the right to modify technical specifications without prior notice.
UK830532/200610 © Alpha-InnoTec GmbH
Performance curves LW 81A
