Bezeichnung:
Seite: 1/1
VD
Leistungsaufnahme
Coefficient of performance / Leistungszahl
Qh
Pe
COP
∆p”
Legende: DE823129L/170408
823155
- / PEP 028/2009 / Opel / 26.04.10

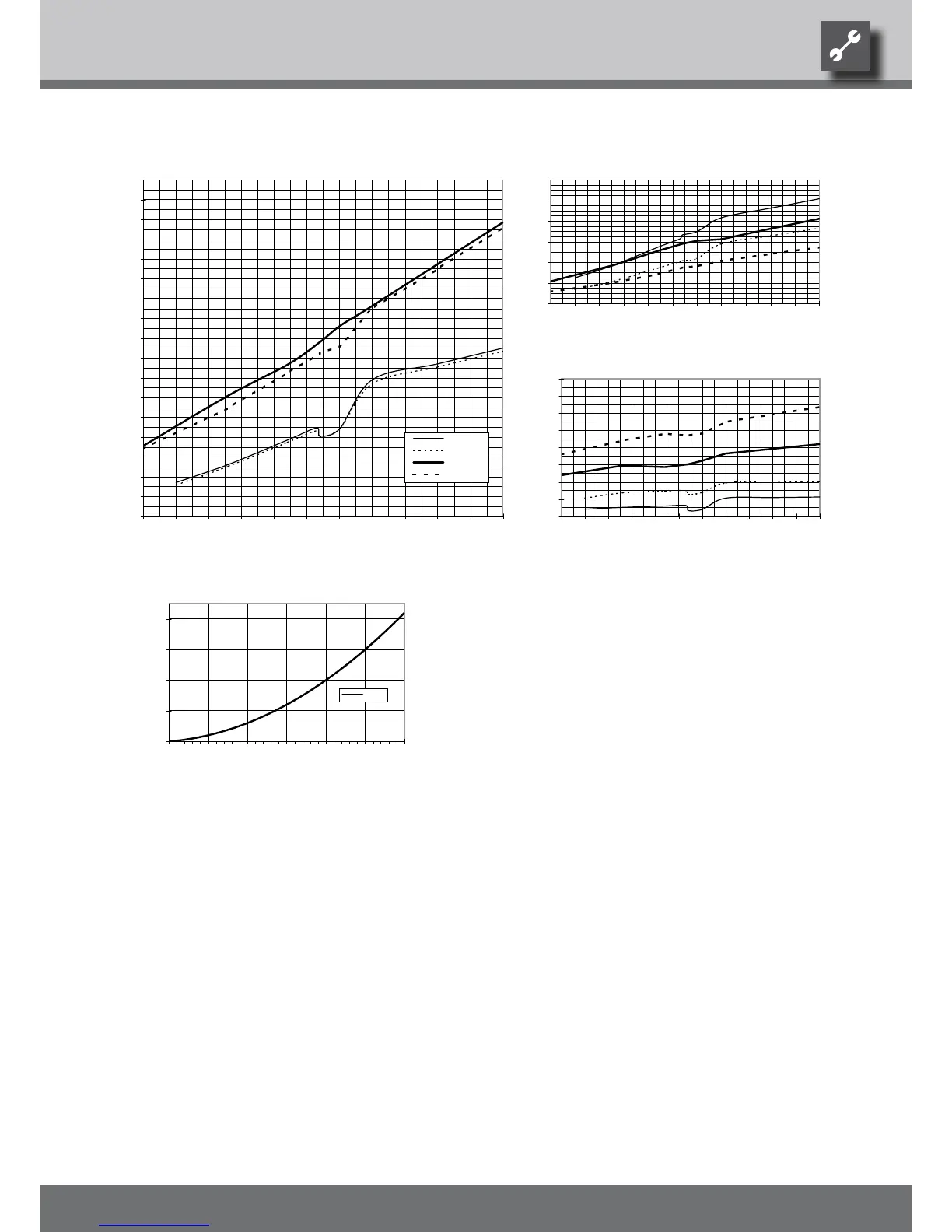

Leistungs-Druckverlustkurven
LW180 (L;A)
“”
Druckverlust Wärmepumpe
Volumenstrom Heizwasser
Temperatur Wärmequelle
Heizleistung
Verdichter
Temp„
Änd./Ä.M./Ersteller/Datum
Datei: 823155 Leistungs- Druckverlustkurven LW180 (L;A).xls
Zeichnungsnummer: 823155
Qh (kW)
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
35°C 1VD
50°C 1VD
35°C 2VD
50°C 2VD
COP
1
2
3
4
5
6
7
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
Pe (kW)
2
3
4
5
6
7
8
9
10
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp„ (°C)
∆p (bar)
0,0000
0,1000
0,2000
0,3000
0,4000
0,0 1,0 2,0 3,0 4,0 5,0 6,0
“” (m³/h)
p∆”
Legend: UK823129L/170408
“” Volume ow, heating water
Temp„ Temperature, heat source
Qh Heating capacity
Pe Power consumption
COP Coefcient of performance / efciency rating
∆p” Pressure loss heat pump
VD Compressor(s)
We reserve the right to modify technical specifications without prior notice.
UK830532/200610 © Alpha-InnoTec GmbH
Performance curves LW 180A
