Alpha-InnoTec LWDV - Foundation View: Wall Duct Installation (V3)

25
Subject to technical amendments without prior notice | 83055800cUK – Translation of the operating manual | ait-deutschland GmbH
93
282
300
1320
9
GK
OKF
340
>1300
1190
750
55
205
445
52
200
65
1320
510
310
429
15
GK
14 11
11
FA
FU3
Legende: 819393-7c
Technische Änderungen vorbehalten.
Alle Maße in mm.
FU3 Ansicht Fundament zu V3
A Vorderansicht
C Draufsicht
OKF Oberkante Fundament
FA Fertigaußenfassade
GK Gerätekontur
9 Bohrung für Leerrohr KG DN125, Øa 125
11 Fundament
14 Kondensatablaufrohr min. Ø50
15 Befestigungsbohrungen für Bodenkonsole
Das Fundament darf keinen Körperschallkontakt zum Gebäude haben.
A
C
8 7 6 5
4 3 2 1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
Schutzvermerk nach ISO 16016 beachten
7
10
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4 3 2 1
Benennung
Aufstellungsplan
LWD 50/70A
819393
c
b
a
-
Zust. Änderungstext
PEP 006/2011
PEP 003/2012
ÄM 063/2012
PEP 006/2011
Datum
10.6.2011
27.6.2011
20.6.2012
6.2.2013
DM
Von
RE
DM
DM
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40 1:30
Det. Maßstab
Datum Name
Erstellt
Gepr.
Norm.
30.5.2011
Markieton
11.2.2013
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.

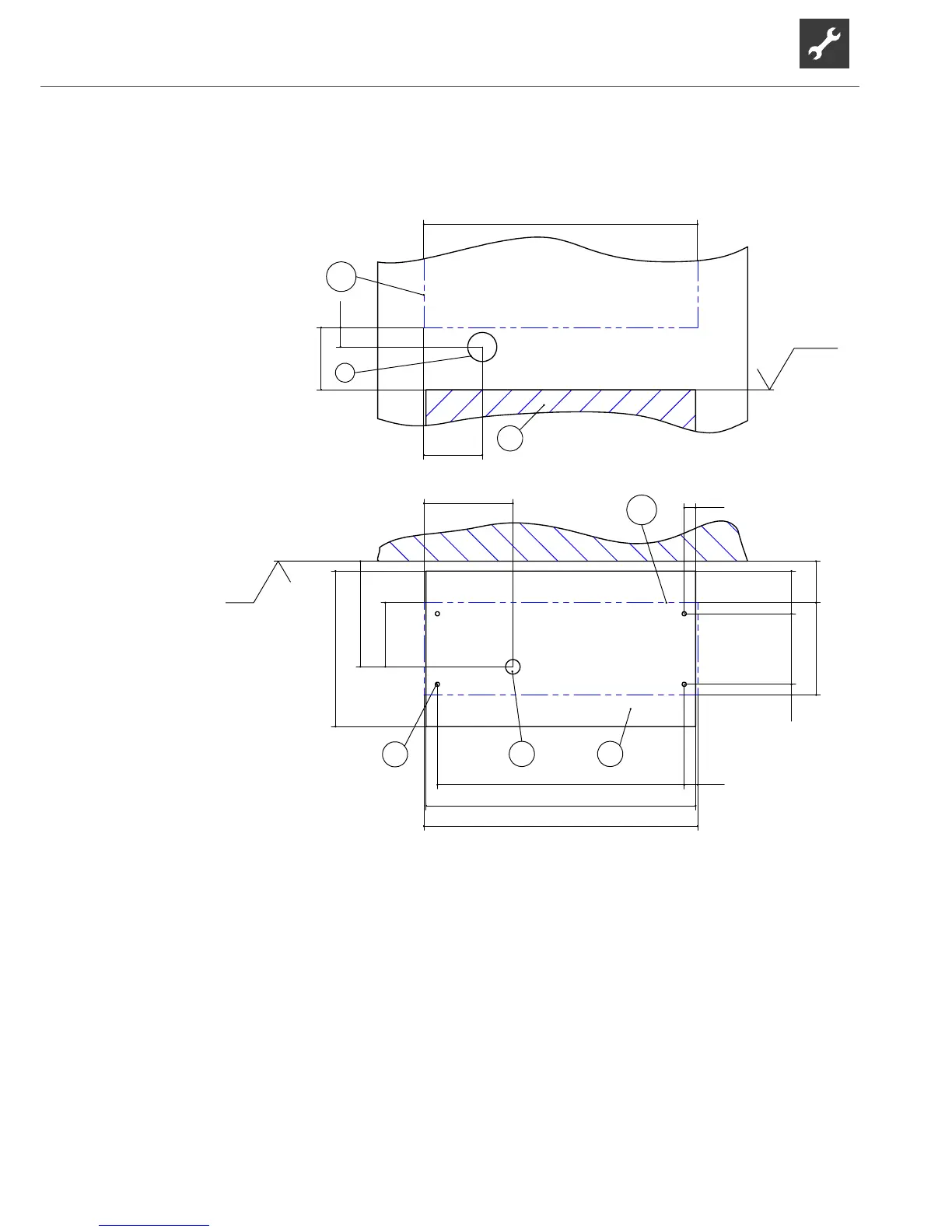

View of foundation for V3
WITH WALL DUCT
Key: 819393-7c
Subject to technical amendments without prior notice.
All dimensions in mm.
FU3 View of foundation for V3
A Front view
C Top view
OKF Upper edge of foundation
FA Complete external facade
GK Device contour
9 Bore for empty sewer conduit DN125, Øa 125
11 Foundation
14 Condensate drain pipe min. Ø50
15 Mounting bores for oor bracket
The foundation must not have any structure-borne sound contact with the building.
