Key: 819400-2

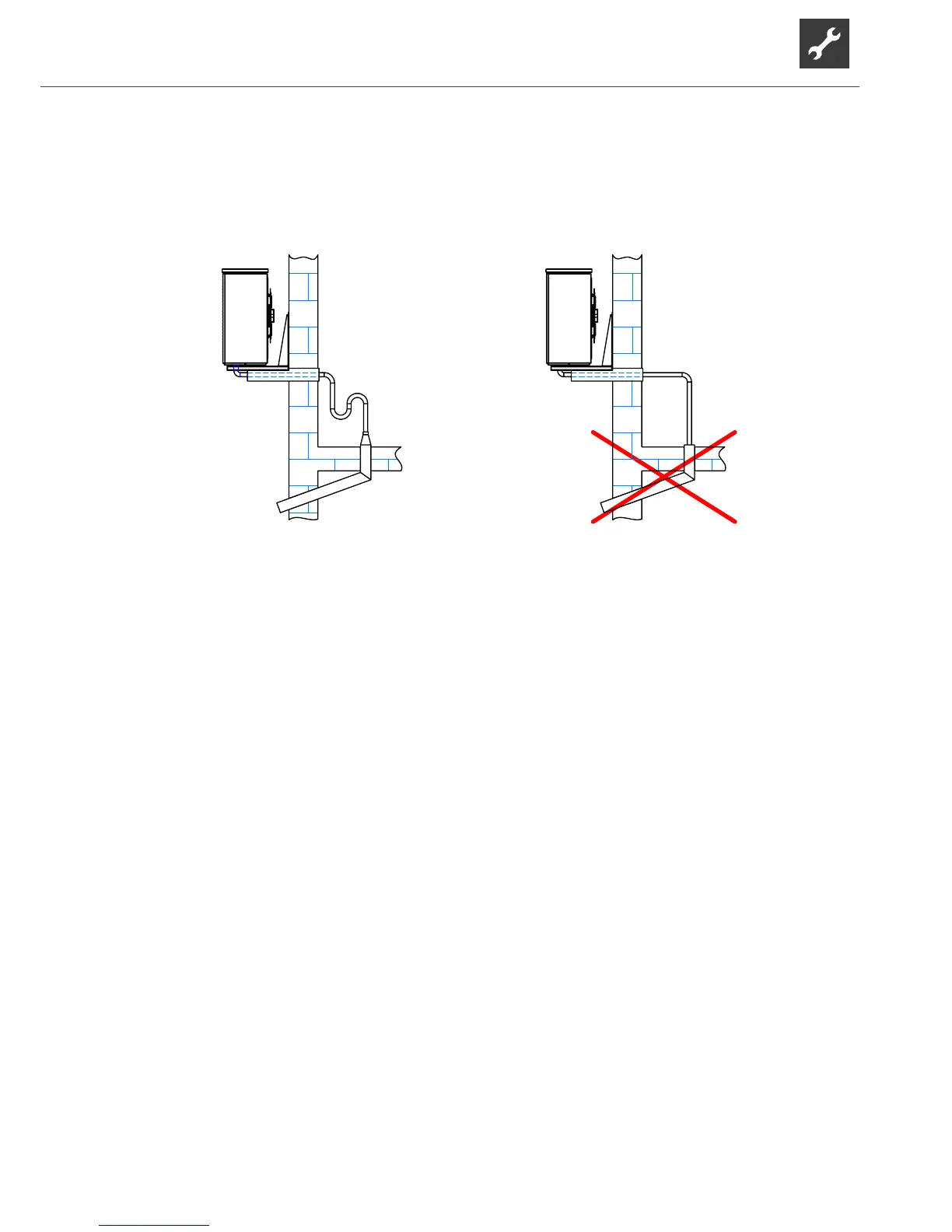

Installation instructions for connecting the condensate line inside the building
Important: If the condensate line is connected inside a building, a waste trap must be installed
with an airtight connection to the drain pipe (see gure 2a). No additional drain pipes
may be connected to the condensate drain pipe of the heat pump. The drain pipe
into the sewage system must be clear, i.e. neither a non-return valve nor a waste
trap must be installed downstream of the heat pump’s connection cable.
It must be ensured that the condensate is discharged frost-free in all cases (gure
2a).
2a
2b
Legende: 819400-2
Technische Änerungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung innerhalb des
Gebäudes.
Wichtig:
Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muss ein Syphon
eingebaut werden, der mit dem Abflussrohr gasdicht abschließt (siehe Abbildung 2a).
An der Kondensatabflussleitung der Wärmepumpe dürfen keine zusätzlichen
Abflussleitungen angeschlossen werden. Die Abflussleitung in Richtung Kanalisation
muss frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine
Rückschlagklappe noch ein Syphon eingebaut werden.
In allen Fällen (Abbildung 2a) muss gewährleistet sein, dass das Kondenswasser frostfrei
abgeführt wird.
8
7
6
5
4
3
2
1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
Schutzvermerk nach DIN 34 beachten
2
2
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4
3
2
1
Benennung
Aufstellungshinweise
Kondensatablauf
819400
-
Zust.
Änderungstext
Datum
10.6.2011
DM
Von
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
Det. Maßstab
Datum
Name
Erstellt
Gepr.
Norm.
9.6.2011
Markieton
10.6.2011
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.
