10-SE
SYSTEMSCHEMAN
Kontrollera total impedans på högtalaren som är ansluten till enheten innan anslutningar görs. Kontakta
din närmaste Alpine-återförsäljare om du har några frågor.
Grundläggande kopplingsschema för HDA-M80
Huvudenhet, etc.
Främre utsignal
Bakre utsignal
Subwoofer utsignal
Högtalare fram
Högtalare bak
Subwoofersystem
1 subwoofersystem
2 subwoofersystem (MONO)
[LO]
* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar ( ) inte går att använda kan du
använda högtalar-RCA-konverteringskabeln ( ) (säljs separat). Mer information om anslutning finns i
”Om anslutning till system för högtalaringång” (sidan 17).

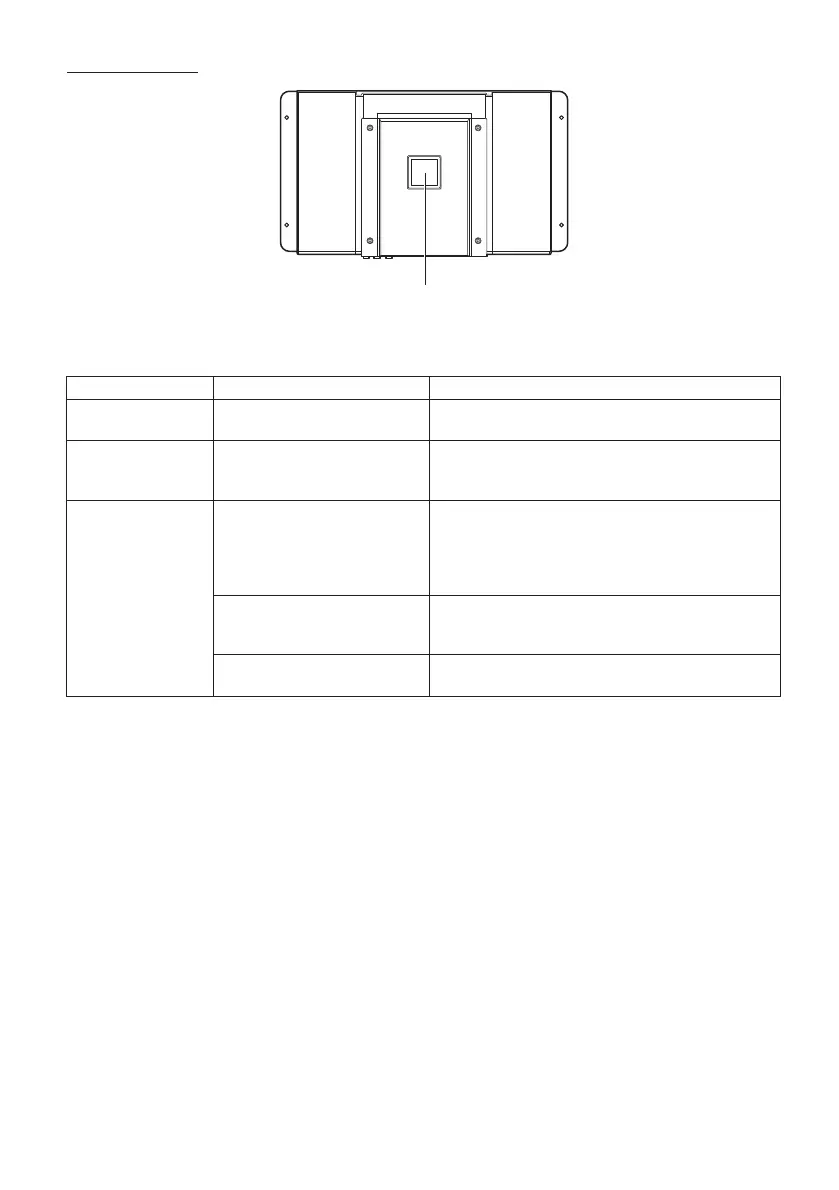

Om driftlampa
Driftlampa
Lyser när strömmen är påslagen.
Lyser inte när strömmen är ifrånslagen.
Indikeringsfärg Status Åtgärd
Blå Förstärkarens strömkrets är
normal.
Röd
(blinkar)
Driftstemperaturen är hög. Sänk huvudenhetens volym (insignal).
Sänk fordonets innetemperatur till normal nivå.
Indikeringsfärgen ändras till blå.
Röd Förstärkarkoppling är
avvikande.
En elektrisk kortslutning har
inträffat eller tillförd ström är
för hög.
Stäng av strömförsörjningen och åtgärda orsaken.
Sätt sedan på enheten och verifiera att
indikeringsfärgen har ändrats till blå.
Om den fortfarande är röd stänger du av enheten
och kontaktar din återförsäljare.
Driftstemperaturen är för hög. Sänk fordonets invändiga temperatur till en normal
nivå.
Indikeringsfärgen ändras till blå.
Spänningen för
strömförsörjning är för hög.
Använd rätt spänning.
Indikeringsfärgen ändras till blå.
