4-RU
Клемма источника питания
Предохранитель
HDA-M80/HDA-V90.........................................30 А x 3
HDA-F60...............................................................35 А x 2
ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ
ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО
НОМИНАЛУ.
Несоблюдение этого требования может
привести к пожару или поражению
электрическим током.
Переключатель уровня входа динамика
Переключите в соответствии с режимом
входа динамика.
a) При подключении входа
динамика с помощью
удлинительных кабелей RCA
(приобретаются отдельно)
установите переключатель в
положение “LO”.
b) При подключении входа
динамика с помощью кабелей-
переходников динамик-RCA
(приобретаются отдельно)
установите переключатель в
положение “HI”.
Входные разъемы RCA
Подключите эти разъемы к внешним выходам
линии на главном блоке с помощью
удлинительных кабелей RCA или кабеля-
переходника динамик-RCA (приобретается
отдельно). Обязательно придерживайтесь
указаний по правильному подключению
каналов; левый - к левому, а правый - к
правому.
Разъемы предвыхода (только HDA-M80)
Эти разъемы обеспечивают выход уровня
линии. Это идеальный выход для второго
усилителя сабвуфера. Он является
полнодиапазонным, и на него не влияет
разделительный фильтр.
Дистанционное управление низкими
частотами (Опционально)
Подключите блок дистанционного
управления низкими частотами RUX-KNOB
или RUX-KNOB.2 (продается отдельно) для
удаленной настройки уровня выходного
сигнала. Он не служит заменой
соответствующей настройки уровня усиления
между усилителем и главным блоком.
• HDA-F60 поддерживает только RUX-KNOB.2.
Клеммы выходов динамиков
Разъем для аккумулятора
Подсоедините провод аккумулятора,
дистанционного включения и вывода
заземления (согласно иллюстрации) к
разъему для аккумулятора.
Вставьте штепсели в клемму .
• Подробнее о подключении см. в разделе
“Меры предосторожности при
подключении проводов” (стр. 6).

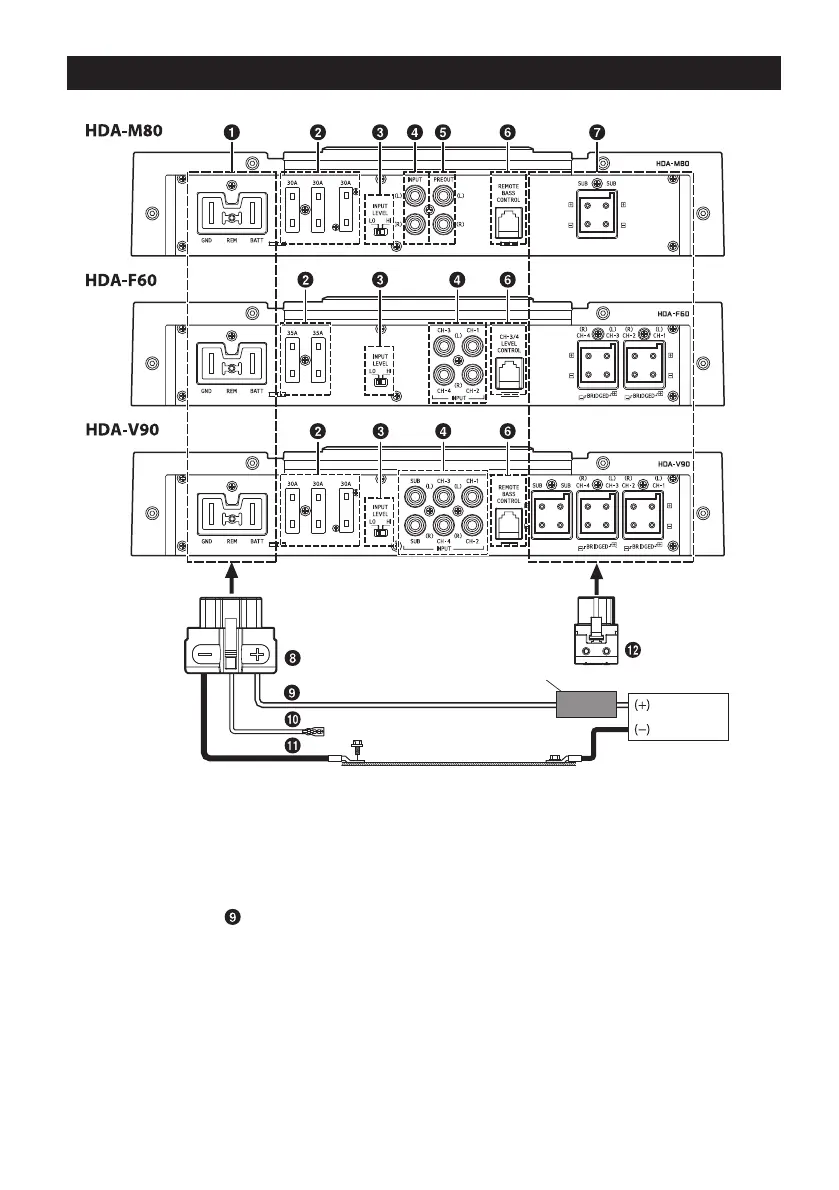

ПОДКЛЮЧЕНИЯ
Прежде чем приступить к подключению, убедитесь, что все аудиоустройства отключены от источника питания.
Аккумулятор
транспортного средства
Шасси транспортного средства
Внешний предохранитель*
2
*
3, 4
*
1
*1 Для получения дополнительной информации о необходимом размере проводов см. прилагаемые
“Предостережения относительно подключения проводов подачи питания” и “Предостережения относительно
проводов подачи питания” (стр. 18), а затем используйте провода указанного размера.
*2 Обязательно подсоедините внешний предохранитель (например, блок предохранителей, автоматический
выключатель) к выводу аккумулятора (как можно ближе к его положительной (+) клемме). Подсоедините
внешний предохранитель такой же или немного большей нагрузки по сравнению с общей суммой нагрузки
предохранителей усилителя.
Для получения дополнительной информации о номинале плавкого предохранителя устройства см. раздел
“Вывод аккумулятора (
)” (стр. 5).
*3 Подключите все оборудование к одной и той же точке заземления, стараясь сделать провод максимально коротким.
*4 Для безопасного подключения вывода заземления используйте уже установленный винт.
Предотвращение внешних шумов в аудиосистеме
•
Расположите устройство и проложите провода на расстоянии не менее чем 10 см от электропроводки
транспортного средства.
• Выводы аккумулятора должны проходить как можно дальше от других проводов.
• Надежно подсоедините провод заземления к участку оголенного металла (при необходимости удалите
краску, грязь или смазку) на шасси транспортного средства.
• При установке дополнительного шумоподавителя подключайте его как можно дальше от данного
устройства. Дилеры Alpine могут предложить различные модели шумоподавителей. Обращайтесь к ним
за более подробными сведениями.
• Ваш дилер Alpine может предоставить вам самые точные сведения о мерах подавления шума. Обратитесь
к нему за дополнительными сведениями.
