Grundläggande kopplingsschema för HDA-F60
Huvudenhet, etc.
Främre utsignal
Bakre utsignal
Subwoofer utsignal
Högtalare fram
Högtalare bak
Ändra väljarinställningen för ingångssignal gällande HDA-F60 ( ) efter högtalaringångens antal kanaler.
4-Channel-ingång: 2-Channel-ingång:
[3/4]
[1/2]
System med 4 högtalare
[LO]
* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar ( ) inte går att använda kan du
använda högtalar-RCA-konverteringskabeln ( ) (säljs separat). Mer information om anslutning finns i
”Om anslutning till system för högtalaringång” (sidan 17).
Subwoofersystem med dubbel talspole
Se ”Subwoofersystem” (sidan 11).
Parallellkoppling Seriekoppling
* Om en serieanslutning används kan kabeln från subwoofern med dubbel talspole ( ) anslutas antingen
till högtalaranslutningens plus- eller minuspol (+)/(-) ( ).

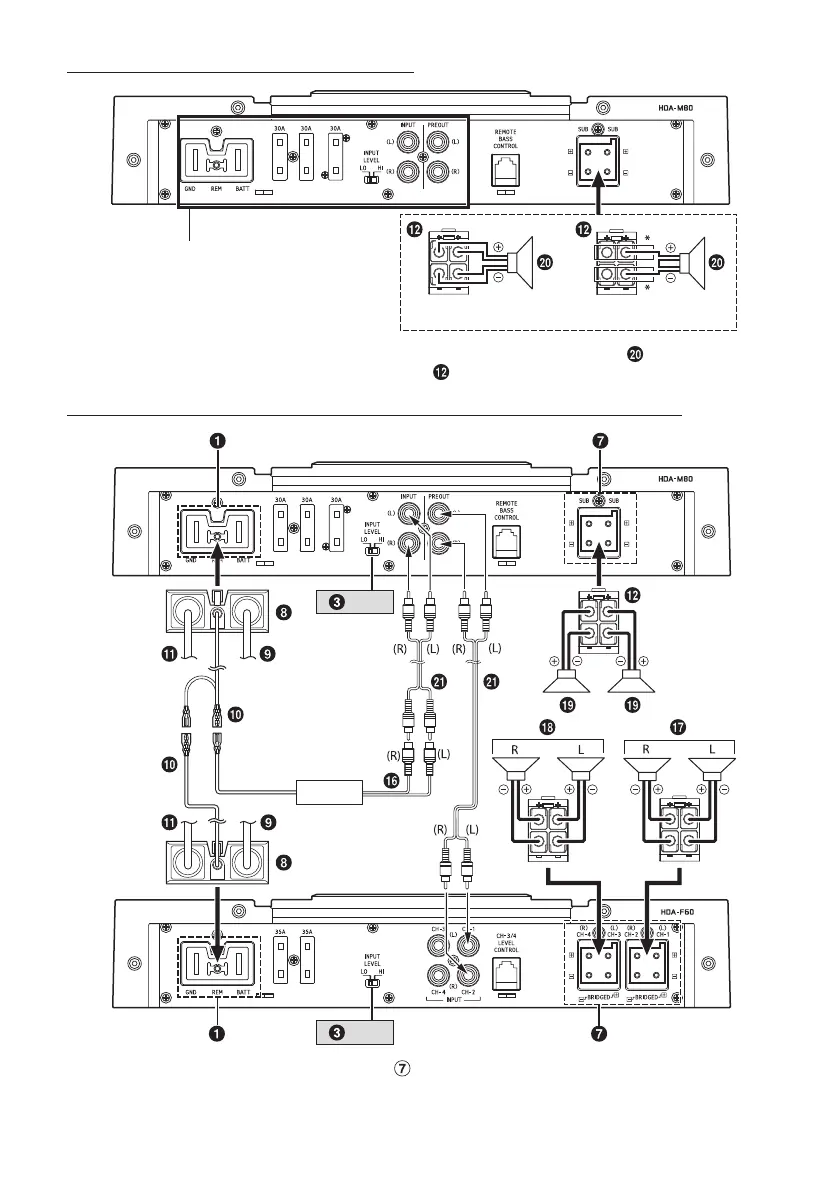

Multipelt monoförstärkarsystem (anslutningsexempel med HDA-F60)
HDA-F60
HDA-M80
[LO]
[LO]
• Mer information om väljaren för ingångssignal ( ) på HDA-F60 finns i ”Grundläggande kopplingsschema
för HDA-F60” (sidan 13).
