18-SE
Varningar om strömkablar
Använd angiven kabeldimension enligt den totala säkringskapaciteten för den förstärkare som ska
installeras och kabellängden.
Mer information om den kabeldimension som ska användas finns i medföljande ”Varningar om anslutning
av strömkablar” och följande anslutningsexempel.

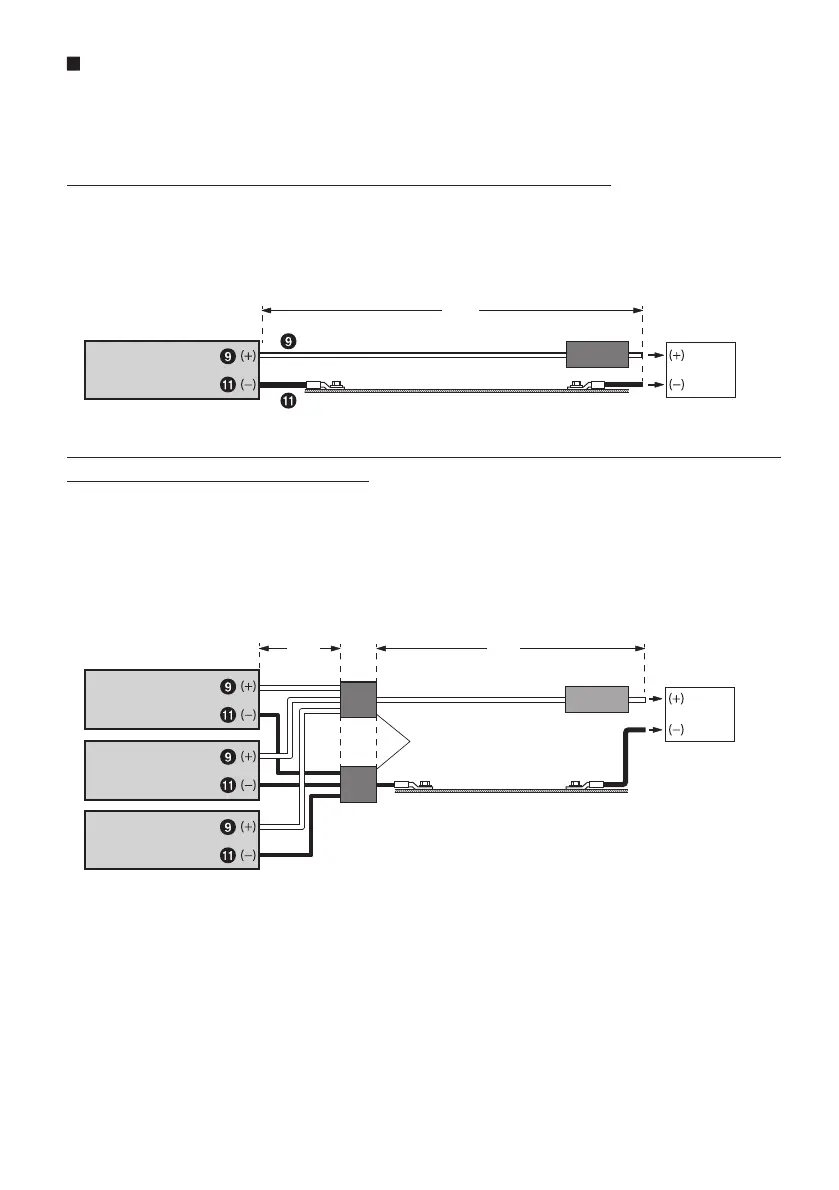

Anslutningsexempel vid installation av enbart en förstärkare
• När kabelängden från förstärkaren till fordonets batteri är 5 m
Kabeldimension som används för (A): 21 mm
2
• Kapacitet extern säkring: Lika stor eller större än förstärkarens säkringskapacitet
HDA-M80/HDA-V90: lika stor eller större än 90 A
HDA-F60: lika stor eller större än 70 A
(A)
Extern säkring
Fordonets chassi
Fordonets batteri
Förstärkare
Anslutningsexempel vid installation av två förstärkare med en säkringskapacitet
på 90 A och en förstärkare på 70 A
• När kabellängden från varje förstärkare till kopplingsstativet är 1 m
Kabeldimension som används för (B): 21 mm
2
(eller 8 mm
2
)
• När kabellängden från kopplingsstativet till fordonets batteri är 4 m
Kabeldimension som används för (C): 53 mm
2
• Kapacitet extern säkring: Lika stor eller större än den totala säkringskapaciteten för det antal förstärkare
som installerats
90 A + 90 A + 70 A = lika stor eller större än 250 A
Kopplingsstativ
(B)
(t.ex. 90 A)
Förstärkare
Fordonets chassi
Extern säkring
Fordonets batteri
Förstärkare
Förstärkare
(t.ex. 90 A)
(t.ex. 70 A)
(C)
OBSERVERA:
• Om ström- och jordkablarnas längd överstiger 1 m, eller om fler än en förstärkare ansluts, måste
strömfördelare användas.
SPECIFIKATIONER
HDA-M80
Prestanda
Uteffekt
Per kanal, Ref.: 4 Ω, 14,4 V 600 W RMS x 1
Per kanal, Ref.: 2 Ω, 14,4 V 900 W RMS x 1
THD+N
Ref.: 10 W till 4 Ω ≤0,02%
Ref.: graderad ström till 4 Ω ≤0,07%
S/N-frekvens
IHF A-wtd + AES-17
Ref.: 1 W till 4 Ω
>83 dB
IHF A-wtd + AES-17
Ref.: graderad ström till 4 Ω
>107 dB
Frekvensrespons
+0/-3 dB, Ref.: 1 W till 4 Ω 8 Hz - 400 Hz
+0/-1 dB, Ref.: 1 W till 4 Ω 10 Hz - 300 Hz
Dämpningsfaktor Ref.: 10 W till 4 Ω vid 100 Hz >1 500
Kontroll
Inmatningskänslighet
RCA-ingång
Ref.: graderad ström till 4 Ω
Hi: 0,4 - 10 V
Lo: 0,1 - 4,0 V
Delningsfilter
Variabelt HPF/LPF
LPF: 50 Hz - 400 Hz
(-24 dB/oktav)
Variabelt subsonic
8 Hz - 40 Hz
(-24 dB/oktav)
Equalizer Bas-EQ (fc = 50 Hz)
0 till +12 dB
(Variabel)
Fjärrnivå* Linjär dämpning 0 till -20 dB
Allmänt
Inmatningsimpedans >10 kΩ
Förstärkarutgång CH-1/2 ingångsgenomkoppling, buffrad Max. 4 V
Mått
Bredd 291 mm
Höjd 53,5 mm
Djup 189,5 mm
Vikt 3,7 kg
* Kräver tillvalet RUX-KNOB eller RUX-KNOB.2.
OBSERVERA:
• Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.
