Система из 4 динамиков и сабвуфера с двойной звуковой катушкой
См. раздел “Система из 4 динамиков и сабвуфера” (стр. 15).
Параллельное
подключение
Последовательное
подключение
* При использовании последовательного подключения питающий провод сабвуфера с двойной
звуковой катушкой ( ) можно подключить к любой из клемм (+)/(-) разъема для динамика ( ).
Система из 2 динамиков и 2 сабвуферов (MONO) (мостовые соединения)
См. раздел “Система из 4 динамиков и сабвуфера”
(стр. 15).

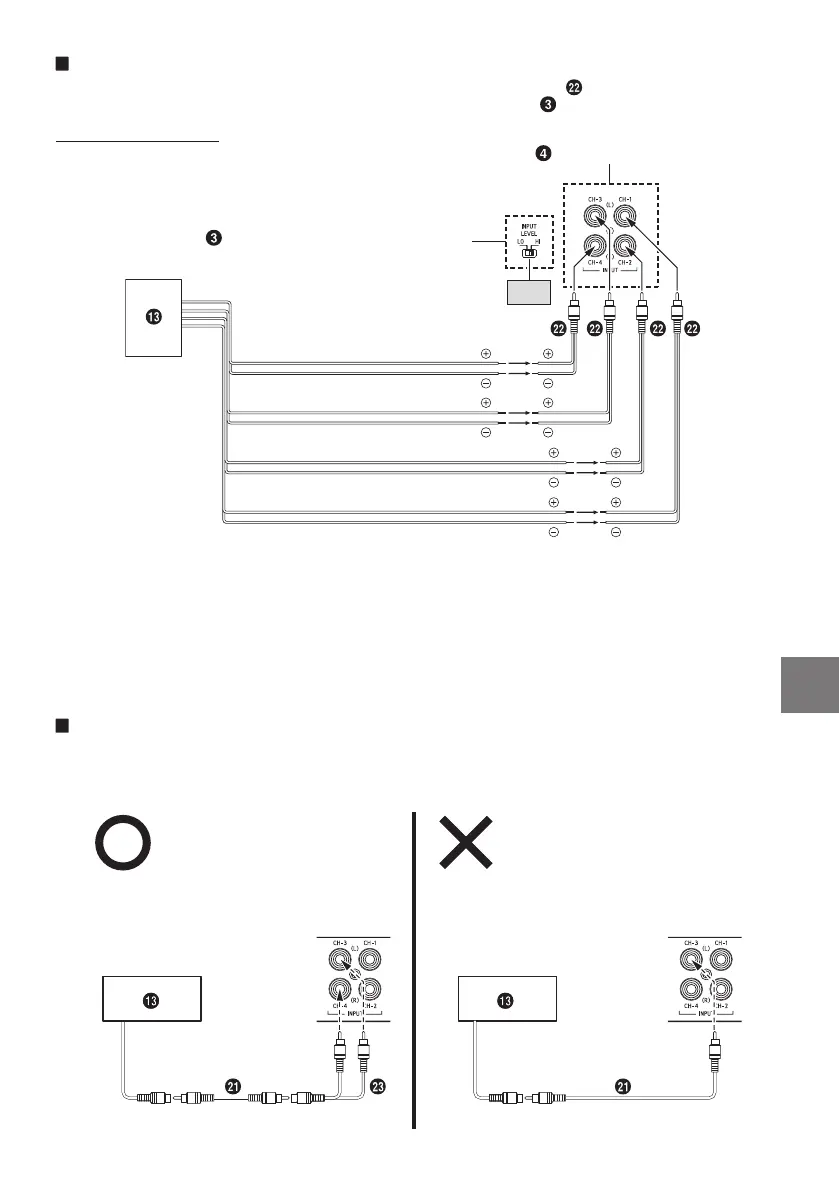

О подключении к схеме подключения уровня динамиков
При подключении с использованием кабеля-переходника динамик-RCA ( ) (приобретается
дополнительно), установите переключатель уровня входа динамика (
) в положение “HI”.
Пример: HDA-F60
Входные разъемы RCA
Переключатель уровня входа динамика
Клеммы задних выходов динамиков
(R)
Клеммы задних выходов динамиков
(L)
Клеммы передних выходов динамиков (R)
Клеммы передних выходов динамиков (L)
[HI]
• Не перепутайте выходные провода динамиков на стороне главного блока, подключенные к этому
устройству.
Передний выход динамиков (L)/(R) подключается в CH1/CH2, задний выход динамиков (L)/(R)
подключается в CH3/CH4
• При использовании “Схемы подключения входов динамиков” не требуется подключать провод
дистанционного включения благодаря наличию в данном изделии функции “ДИСТАНЦИОННОЕ
ОБНАРУЖЕНИЕ”. Но следует помнить, что функция “ДИСТАНЦИОННОЕ ОБНАРУЖЕНИЕ” может не
работать при подключении определенных источников сигнала. В таком случае подключите провод
дистанционного включения к проводу питания (вспомогательное питание) в положении ACC.
Важные замечания по поводу мостового подключения усилителя
Может иметь место низкий уровень выходного сигнала, если подключен всего один входной канал.
Y-адаптер не требуется, если выход двухпроводной моно- или стереолинии используется для обоих
входов усилителя, подключенного путем мостового соединения.
Правильное подключение
Один сигнал Один сигнал
