4-CS
电源端子
保险丝
HDA-M80/HDA-V90 ..............................30 A x 3
HDA-F60 ................................................... 35 A x 2
更换保险丝时须选用正确安培值的保险
丝。
否则可能引起火灾或触电。
扬声器输入电平开关
根据扬声器输入模式进行切换。
a) 使用RCA延长电缆（另售）进
行扬声器输入连接时，设置
为“LO”。
b) 使用扬声器-RCA转换电缆（另
售）进行扬声器输入连接时，
设置为“HI”。
RCA输入插孔
使用RCA延长电缆或扬声器-RCA转换电缆
（另售）将这些插孔连接到主机上的线
路输出导线。确保遵循正确的声道连
接；左到左，右到右。
前置输出插孔（仅HDA-M80）
这些插孔提供线路电平输出。这是驱动
第二个超低频扬声器放大器的理想输
出。此输出为全范围，不受分频器影
响。
远程低音控制（选购）
连接远程低音控制单元RUX-KNOB或
RUX-KNOB.2（另售）远程调整输出电
平。此项并非替换放大器和主机之间的
适当增益电平设置。
• HDA-F60仅支持RUX-KNOB.2。
扬声器输出端子
电池连接器
将电池、遥控开机和接地导线连接到电
池连接器上（如图所示）。
将插头插入端子
。
• 有关如何连接的详细信息，请参阅“导
线连接注意事项”（第6页）。

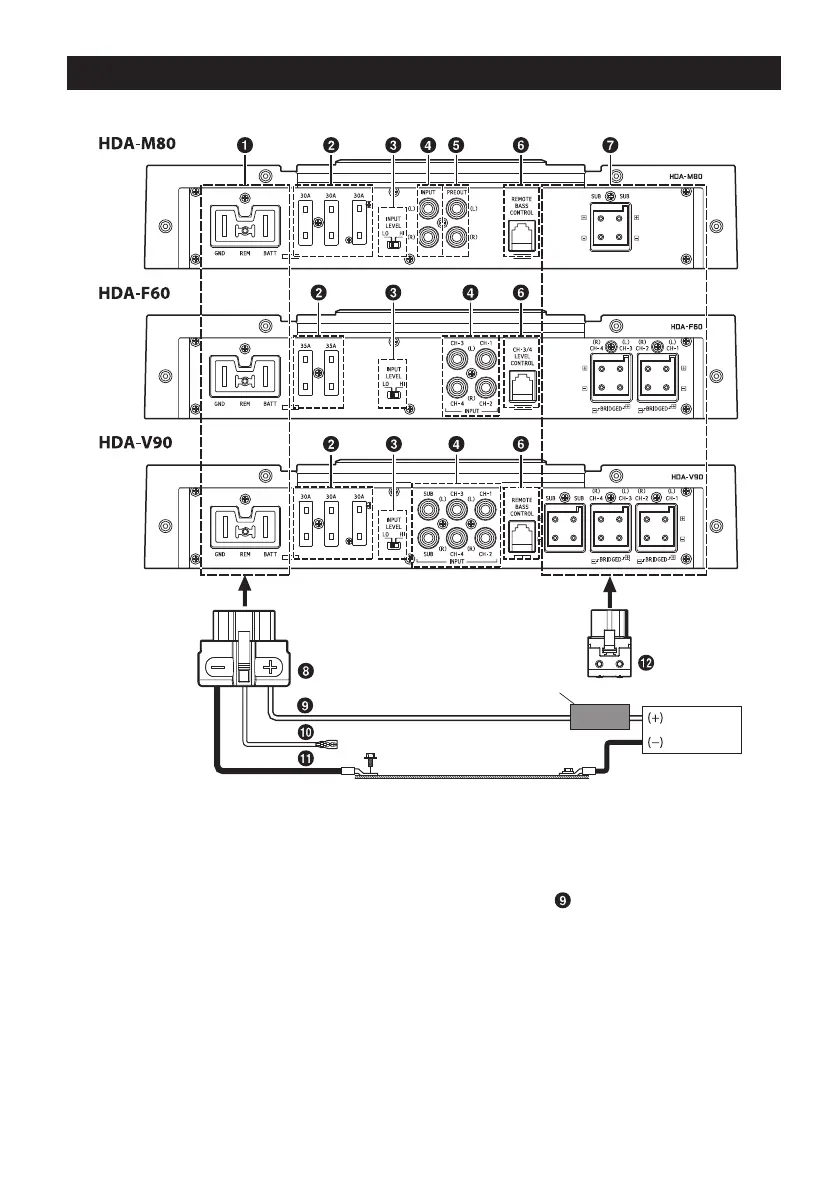

连接
在进行连接之前，请确保关闭所有音频组件的电源。
车辆蓄电池
车辆底盘
外部保险丝*
2
*
3, 4
*
1
*1 有关要使用的电线尺寸的详细信息，请参阅提供的“电源线连接注意事项”和“电源线
注意事项”（第18页），然后使用指定尺寸的电线。
*2 确保增加外部保险丝（例如保险丝盒、断路器），使蓄电池导线尽可能靠近蓄电池正极
（+）端子。增加与放大器保险丝容量总和相同或稍大容量的外部保险丝。
有关本机器保险丝容量的详细信息，请参阅“蓄电池导线（
）”（第5页）。
*3 将所有设备连接到同一接地点，同时保持电线长度尽可能短。
*4 为牢固连接接地导线，请使用已安装的螺丝。
防止外部噪音进入音频系统
• 定位本装置，并将导线布置在距离车辆线束至少10 cm的位置。
• 使蓄电池电源导线尽可能远离其他导线。
• 将接地导线牢固连接到车辆底盘的裸露金属点（必要时清除所有油漆或油脂）。
• 如果增加选购的噪音抑制器，请将其连接到尽可能远离设备的位置。Alpine经销商有各种
噪音抑制器，请与其联系了解更多信息。
• Alpine经销商最熟知噪音预防措施，因此请咨询经销商以了解更多信息。
