6-CS
连接检查表
请检查您的主机是否存在以下情况：
遥控开机导线
a. 主机没有遥控开机或功率天线导线。
b. 只有当收音机打开时（在磁带或CD模式
下关闭），主机的功率天线导线才会激
活。
c. 主机的功率天线导线为逻辑电平输出
（+）5 V，负极触发器（接地型），在连
接到车辆功率天线以外的其他设备时无
法维持（+）12 V。
如果存在上述任何情况，则HDA-M80/
HDA-F60/HDA-V90的遥控开机导线必须连
接到车辆的开关电源（点火）。确保尽
可能靠近此点火开关使用3 A保险丝。使
用此连接方法，只要点火开关打开，
HDA-M80/HDA-F60/HDA-V90就会开启并
保持开启状态。
如果有异议，除了上述3 A保险丝外，还
可以在HDA-M80/HDA-F60/HDA-V90开机
导线上串联安装SPST（单极单掷）开
关。然后，此开关将用于打开（和关
闭）HDA-M80/HDA-F60/HDA-V90。因
此，开关应安装在驾驶员可以接触到的
地方。在车辆未运行时，确保关闭开
关。否则，放大器将保持开启并耗尽蓄
电池电量。
关于超低频扬声器输入/输出端子（仅
HDA-M80/HDA-V90）
• 输入为立体声，但输出为单声道。
• 在某些安装中，为了获得最佳低音性能，
可能需要反转超低频扬声器的极性（调换
超低频扬声器的正极和负极连接）。
关于桥接连接
在桥接模式下，将左侧正极连接到扬声器的
正极端子，将右侧负极连接到扬声器的负极
端子。请勿将扬声器（–）端子用作左右声
道之间的共用导线。
注：
• 请勿将扬声器（–）端子连接到车辆底
盘。
导线连接注意事项
使用第三方电线电缆（电源线）时，请使用
提供的螺丝简化连接。有关正确的步骤，请
参阅以下说明。如果您对如何进行此连接有
疑问，请咨询经销商。
1. 检查电线尺寸。
• 有关要使用的电线尺寸的详细信息，请
参阅提供的“电源线连接注意事项”
和“电源线注意事项”（第18页），
然后使用指定尺寸的电线。
• 如果使用的线规未知，请咨询经销商。

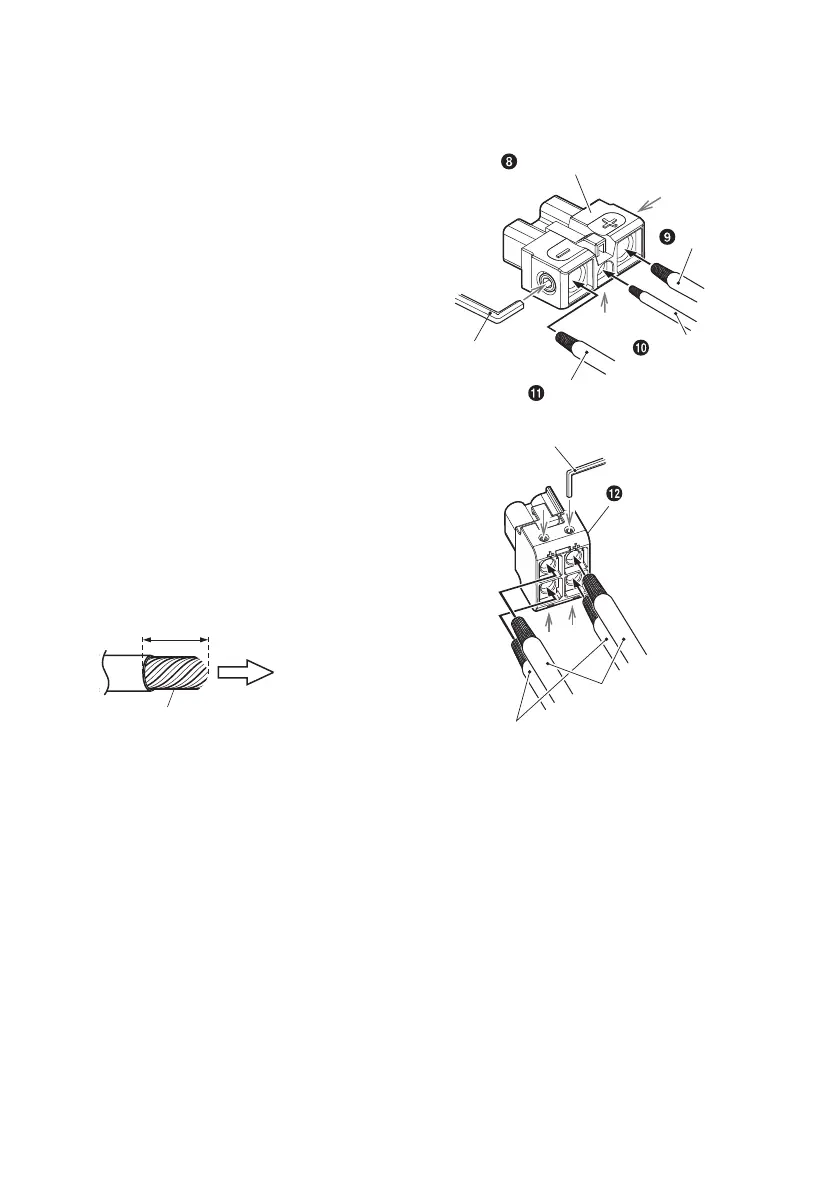

2. 将导线端部的绝缘层去除约7 – 10 mm。
产品的导线
端侧
扭曲导线的尖端
7 – 10 mm
注：
• 如果外露的电线长度太短，可能会发生连
接不良，导致操作失败或声音中断。
• 另一方面，如果长度太长，可能会发生电
气短路。
3. 用六角扳手（大或小）（附带）拧紧六
角孔螺丝，以固定导线。
在进行此连接之前，使用绝缘收缩管覆
盖超出端子的任何外露电线。
电池连接器
蓄电池导线
遥控开机导线
六角扳手
接地导线
六角扳手
扬声器连接器
扬声器输出导线（+）
扬声器输出导线（-）
注：
• 确保使用安装到电池连接器或扬声器连接
器的六角孔螺丝。
• 出于安全原因，最后再连接蓄电池导线。
• 为防止导线断开或本装置掉落，请勿使用
电缆提拿本装置。
