System mit 4 Lautsprechern + Subwoofer mit Doppelschwingspule
Siehe „System mit 4 Lautsprechern + Subwoofer“ (Seite 15).
Parallelschaltung Reihenschaltung
* Im Fall einer Reihenschaltung kann der Zuleitungsdraht des Subwoofers mit Doppelschwingspule ( ) an
einen der Anschlüsse (+)/(-) am Lautsprecheranschluss ( ) angeschlossen werden.
System mit 2 Lautsprechern + 2 Subwoofern (MONO) (gebrückte Anschlüsse)
Siehe „System mit 4 Lautsprechern + Subwoofer“ (Seite 15).

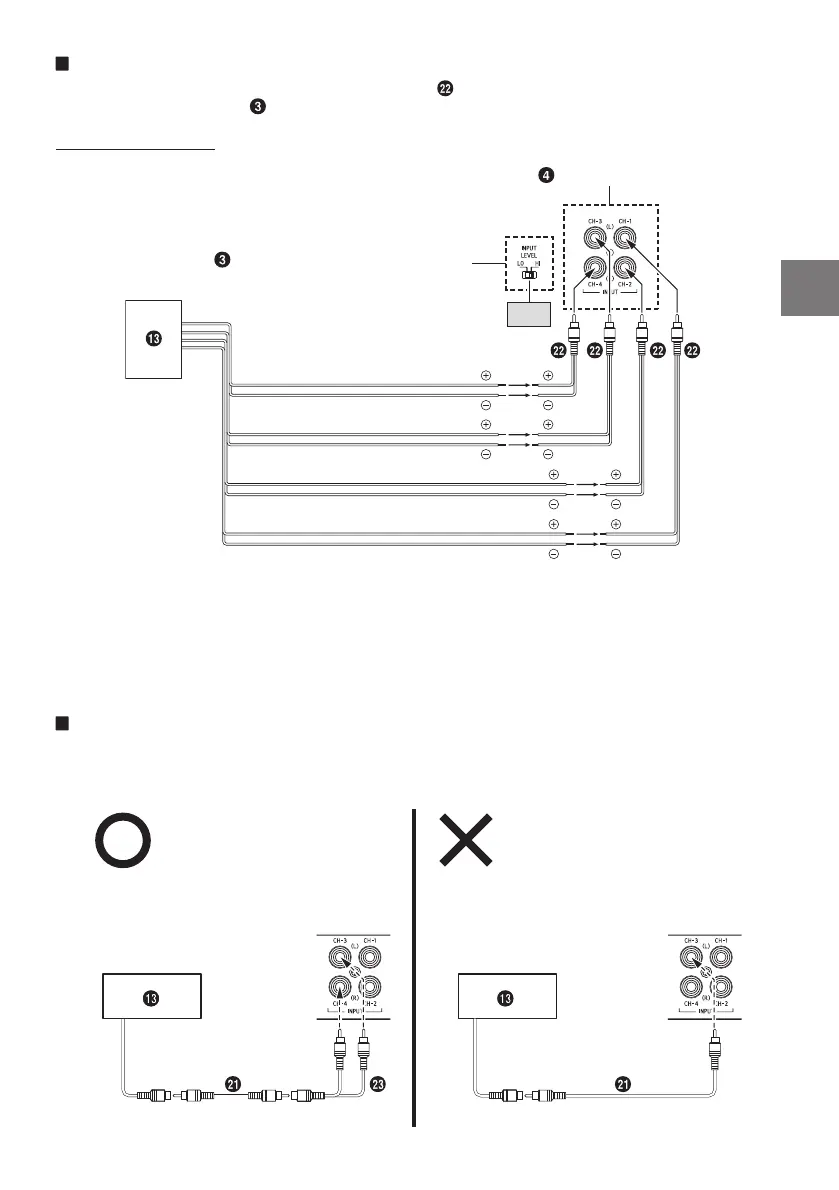

Hinweis zum Anschluss an das System mit Lautsprechereingangspegel
Beim Anschluss über ein RCA-Lautsprecheradapterkabel ( ) (separat erhältlich) stellen Sie den Schalter für
Lautsprechereingangspegel ( ) auf „HI“.
Beispiel: HDA-F60
RCA-Eingangsbuchsen
Schalter für Lautsprechereingangspegel
Hecklautsprecherausgangskabel (R)
Hecklautsprecherausgangskabel (L)
Frontlautsprecherausgangskabel (R)
Frontlautsprecherausgangskabel (L)
[HI]
• Verwechseln Sie nicht das Lautsprecherausgangskabel am an dieses Gerät angeschlossenen Hauptgerät.
Frontlautsprecherausgang (L)/(R) an CH1/CH2, Hecklautsprecherausgang (L)/(R) an CH3/CH4
• Zum Einrichten des Systems mit Lautsprechereingangspegel brauchen Sie das Ferneinschaltkabel dank
der Funktion „FERNBEDIENUNGSERKENNUNG“ dieses Produkts nicht anzuschließen. Allerdings hat die
Funktion „FERNBEDIENUNGSERKENNUNG“ bei manchen angeschlossenen Signalquellen keine Wirkung.
Schließen Sie das Ferneinschaltkabel in einem solchen Fall an ein Eingangsstromversorgungskabel
(Zubehörstrom) an der Zubehörposition ACC an.
Wichtige Tipps zur Brückung eines Verstärkers
Der Ausgabeton ist zu leise, wenn nur ein Kanaleingang verwendet wird. Der Y-Adapter ist nicht
erforderlich, wenn beide Eingänge des Brückenverstärkers über einen Stereo-/Mono-Line-Ausgang
angesteuert werden.
Ordnungsgemäßer Anschluss
Ein Signal Ein Signal
Nicht ordnungsgemäßer Anschluss
