Précautions concernant les câbles d’alimentation
Utilisez la taille de câble spécifiée en fonction de la capacité totale du fusible de l’amplificateur à installer et
de la longueur de câble.
Pour plus d’informations sur la taille de câble à utiliser, reportez-vous à la section « Précautions concernant
le raccordement des câbles d’alimentation » et à l’exemple de raccordement suivant.

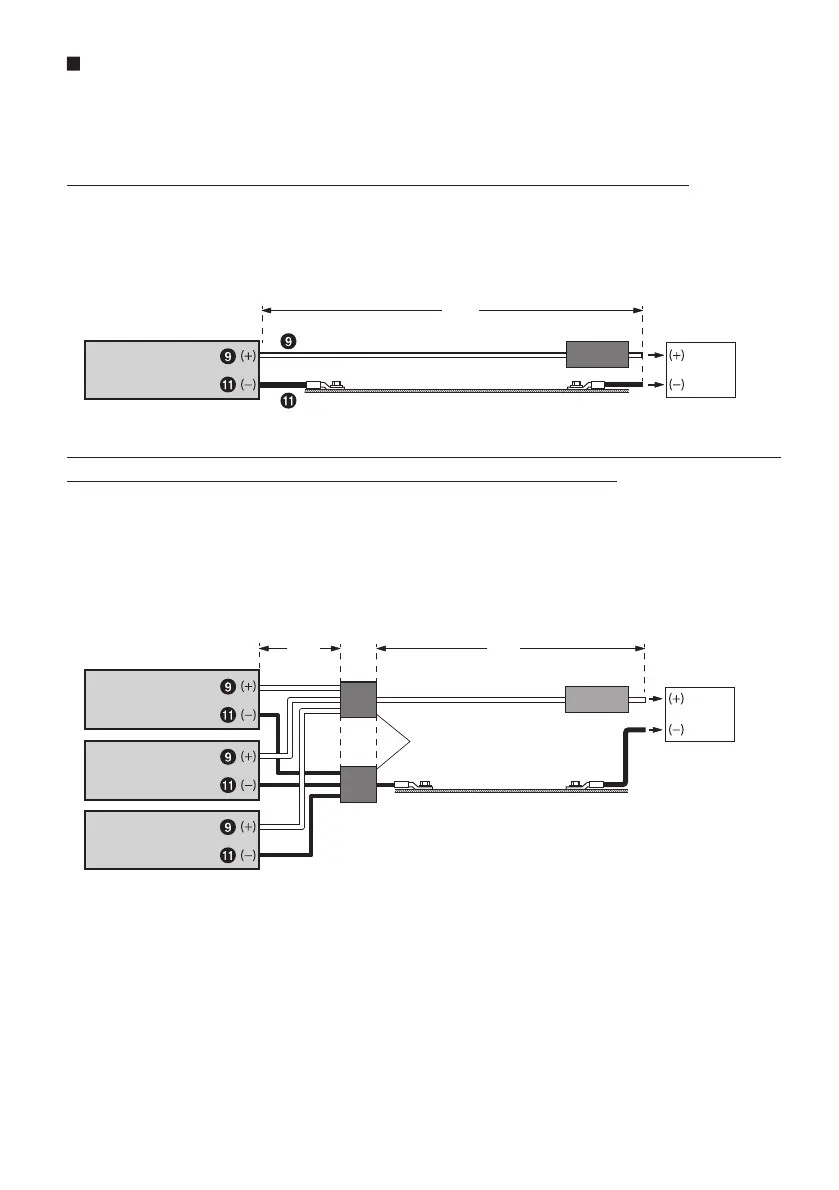

Exemple de raccordement lors de l’installation d’un seul amplificateur
• Lorsque le câble qui relie l’amplificateur à la batterie du véhicule est de 5 m
Taille de câble utilisée pour (A) : 4 AWG/21 mm
2
• Capacité du fusible externe : elle doit être égale ou supérieure à la capacité du fusible de l’amplificateur
HDA-M80/HDA-V90 : égale ou supérieure à 90 A
HDA-F60 : égale ou supérieure à 70 A
(A)
Fusible externe
Châssis du véhicule
Batterie du véhicule
Amplificateur
Exemple de connexion lors de l’installation de deux amplificateurs, l’un avec une
capacité de fusible de 90 A et l’autre avec une capacité de 70 A
• Lorsque le câble qui relie chaque amplificateur au répartiteur est de 1 m
Taille de câble utilisée pour (B) : 4 AWG/21 mm
2
(ou 8 AWG/8 mm
2
)
• Lorsque le câble qui relie le répartiteur à la batterie du véhicule est de 4 m
Taille de câble pour (C) : 1/0 AWG/53 mm
2
• Capacité du fusible externe : elle doit être égale ou supérieure à la capacité totale du fusible du nombre
d’amplificateurs installés
90 A + 90 A + 70 A = supérieure ou égale à 250 A
Répartiteur
(B)
(P. ex., 90 A)
Amplificateur
Châssis du véhicule
Fusible externe
Batterie du véhicule
Amplificateur
Amplificateur
(P. ex., 90 A)
(P. ex., 70 A)
(C)
REMARQUE :
• Si la longueur du câble d’alimentation et du câble de mise à la terre est supérieure à 1 m ou si vous
raccordez plusieurs amplificateurs, vous devez utiliser un raccord de tuyauterie multiple.
SPÉCIFICATIONS
HDA-M80
Performances
Sortie de l’alimentation
Par canal, Réf. : 4 Ω, 14,4 V 600 W RMS x 1
Par canal, Réf. : 2 Ω, 14,4 V 900 W RMS x 1
THD+N
Réf. : 10 W sous 4 Ω ≤0,02%
Réf. : puissance nominale sous 4 Ω ≤0,07%
Rapport S/B
IHF A-wtd + AES-17
Réf. : 1W sous 4 Ω
>83 dB
IHF A-wtd + AES-17
Réf. : puissance nominale sous 4 Ω
>107 dB
Réponse de fréquence
+0/-3 dB, Réf. : 1 W sous 4 Ω 8 Hz - 400 Hz
+0/-1 dB, Réf. : 1 W sous 4 Ω 10 Hz - 300 Hz
Facteur d’amortissement Réf. : 10 W sous 4 Ω à 100 Hz >1500
Contrôle
Sensibilité d’entrée
Entrée RCA
Réf. : puissance nominale sous 4 Ω
Haute: 0,4 - 10 V
Basse: 0,1 - 4,0 V
Transfert
Filtre passe-haut/filtre passe-bas variable
LPF : 50 Hz - 400 Hz
(-24 dB/oct.)
Subsonique variable
8 Hz - 40 Hz
(-24 dB/oct.)
Égaliseur Graves EQ (fc=50 Hz)
0 à +12 dB
(Variable)
Niveau distant* Atténuation linéaire 0 à -20 dB
Général
Impédance d’entrée >10 kΩ
Sortie de préampli Entrée Pass-Through CH-1/2, en tampon 4 V max.
Dimensions
Largeur 291 mm (11-1/2”)
Hauteur 53,5 mm (2-1/8”)
Profondeur 189,5 mm (7-1/2”)
Poids 3,7 kg (8 lb 3 oz)
* RUX-KNOB ou RUX-KNOB.2 en option requise.
REMARQUE :
• Les spécifications et la conception sont sujettes à des modifications sans préavis.
