12-ES
Diagrama básico de conexiones del HDA-F60
Unidad principal, etc.
Salida delantera
Salida trasera
Salida del subwoofer
Altavoces delanteros
Altavoz trasero
En el HDA-F60, cambie el ajuste del interruptor de selección de canal de entrada ( ) en función del número
de canales de la entrada del altavoz.
Entrada de 4 canales: Entrada de 2 canales:
[3/4]
[1/2]
Sistema de 4 altavoces
[LO]
* Si la unidad principal conectada no tiene salida de altavoces y no es posible utilizar cables prolongadores
RCA ( ), puede utilizar el cable de conversión altavoz-RCA ( ) (se vende por separado). Para obtener
más información sobre la conexión, consulte la sección “Acerca de la conexión al sistema de nivel de
entrada de altavoz” (página 17).

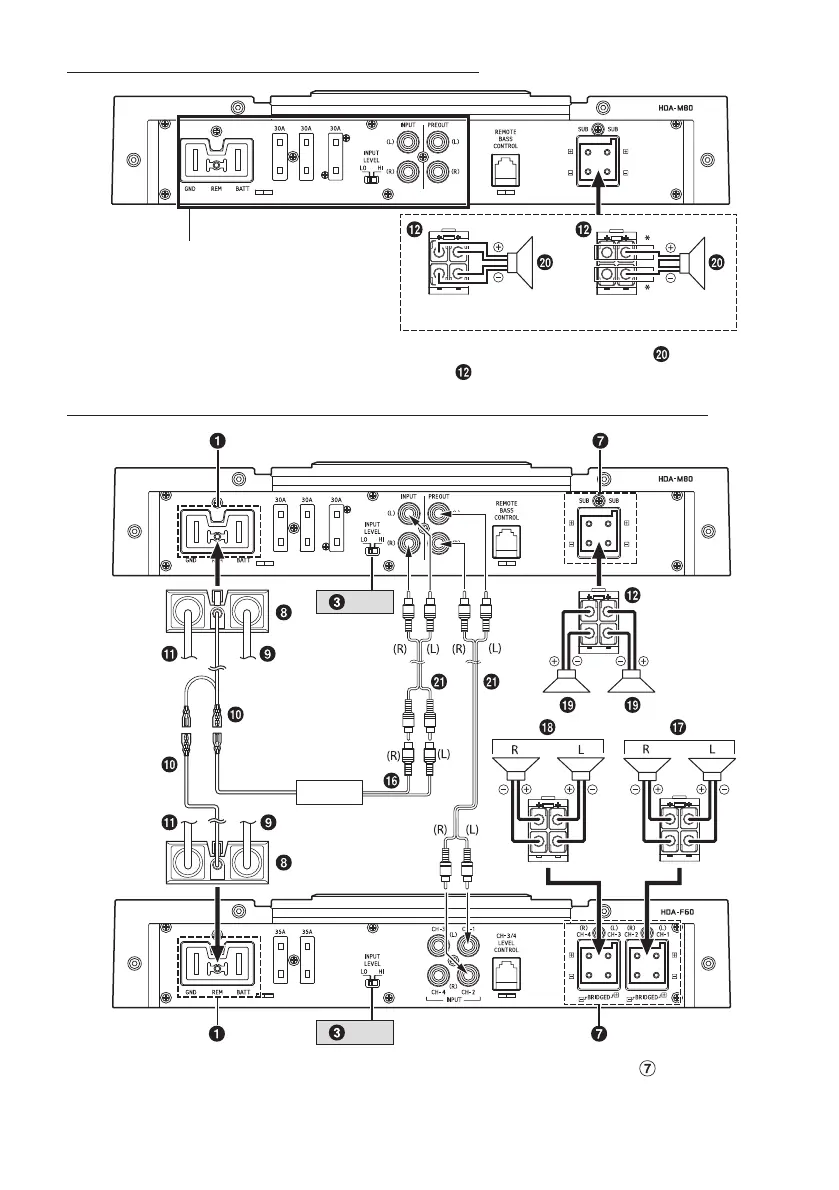

Sistema del subwoofer de doble bobina de voz
Consulte la sección “Sistema de subwoofer”
(página 11).
Conexión en paralelo Conexión en serie
* En caso de usar una conexión en serie, el cable del subwoofer de doble bobina de voz ( ) se puede
conectar al terminal (+)/(-) del conector de los altavoces ( ).
Sistema de amplificador mono múltiple (ejemplo de conexión: HDA-F60)
HDA-F60
HDA-M80
[LO]
[LO]
• Para obtener más información sobre el interruptor de selección de canal de entrada ( ) del HDA-F60,
consulte la sección “Diagrama básico de conexiones del HDA-F60” (página 13).
