18-ES
Precauciones sobre los cables de la fuente de alimentación
Utilice el tamaño de cable especificado según la capacidad total del fusible del amplificador que va a
instalar y la longitud correcta del cable.
Para obtener más información sobre el tamaño del cable que debe utilizar, consulte las “Precauciones al
conectar los cables de la fuente de alimentación” suministradas y el siguiente ejemplo de conexión.

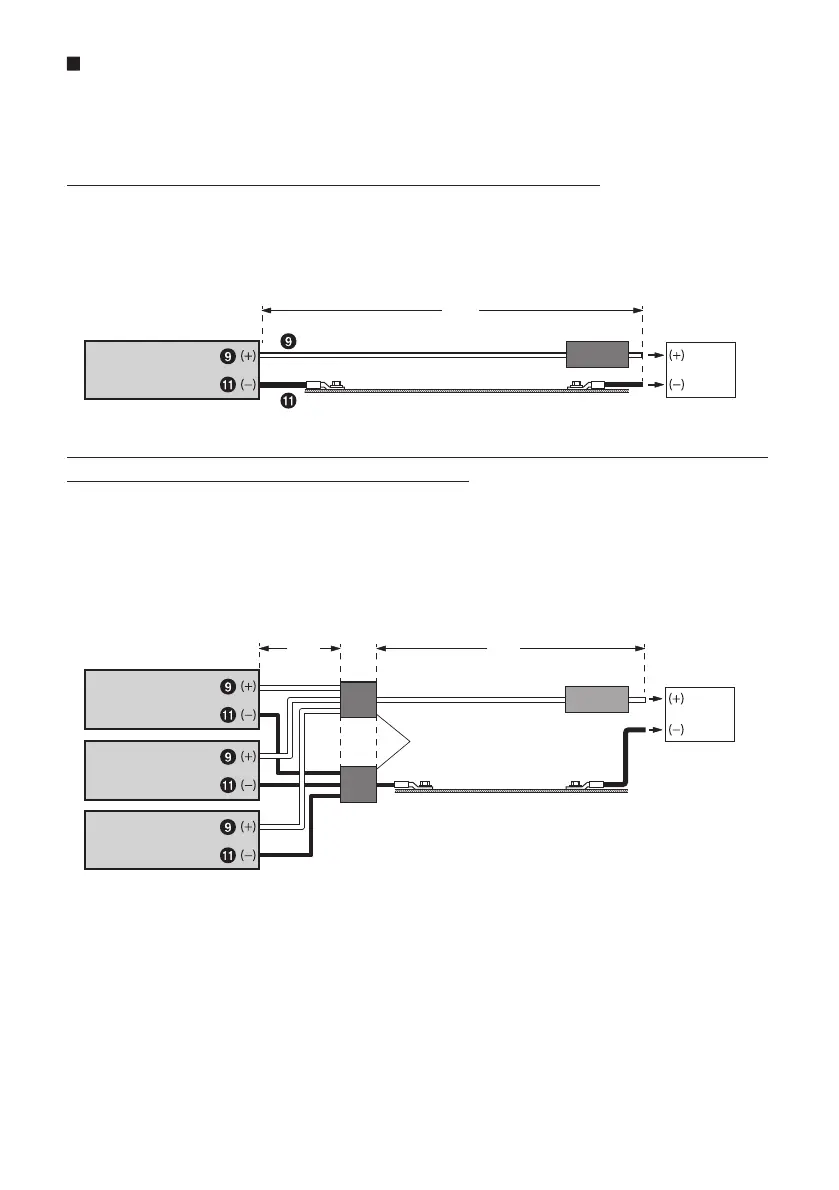

Ejemplo de conexión cuando se instala solo un amplificador
• Cuando el cable desde el amplificador hasta la batería del vehículo mide 5 m
Tamaño de cable utilizado para (A): 4 AWG/21 mm
2
• Capacidad del fusible externo: debe ser igual o mayor que la capacidad del fusible del amplificador
HDA-M80/HDA-V90: 90 A o más
HDA-F60: 70 A o más
(A)
Fusible externo
Chasis del vehículo
Batería del vehículo
Amplificador
Ejemplo de conexión cuando se instalan dos amplificadores con una capacidad
del fusible de 90 A y un amplificador con 70 A
• Cuando el cable desde cada amplificador hasta el bloque de distribución mide 1 m
Tamaño de cable utilizado para (B): 4 AWG/21 mm
2
(o 8 AWG/8 mm
2
)
• Cuando el cable desde el bloque de distribución hasta la batería del vehículo mide 4 m
Tamaño de cable utilizado para (C): 1/0 AWG/53 mm
2
• Capacidad del fusible externo: igual o mayor que la capacidad total del fusible del número de
amplificadores instalados
90 A + 90 A + 70 A = 250 A o más
Bloque de distribución
(B)
(ejemplo: 90 A)
Amplificador
Chasis del vehículo
Fusible externo
Batería del vehículo
Amplificador
Amplificador
(ejemplo: 90 A)
(ejemplo: 70 A)
(C)
NOTA:
• Si la longitud de los cables de tierra y de alimentación supera 1 m, o si conecta más de un amplificador,
deberá utilizar un bloque de distribución.
ESPECIFICACIONES
HDA-M80
Rendimiento
Salida de alimentación
Por canal, Ref.: 4 Ω, 14,4 V 600 W RMS x 1
Por canal, Ref.: 2 Ω, 14,4 V 900 W RMS x 1
THD+N
Ref.: 10 W en 4 Ω ≤0,02%
Ref.: potencia nominal en 4 Ω ≤0,07%
Relación S/R
IHF A ponderada + AES-17
Ref.: 1 W en 4 Ω
>83 dB
IHF A ponderada + AES-17
Ref.: potencia nominal en 4 Ω
>107 dB
Respuesta de frecuencia
+0/-3 dB, Ref.: 1 W en 4 Ω 8 Hz - 400 Hz
+0/-1 dB, Ref.: 1 W en 4 Ω 10 Hz - 300 Hz
Factor de atenuación Ref.: 10 W en 4 Ω a 100 Hz >1.500
Control
Sensibilidad de entrada
Entrada RCA
Ref.: potencia nominal en 4 Ω
Alta: 0,4 - 10 V
Baja: 0,1 - 4,0 V
Crossover
HPF/LPF variable
LPF: 50 Hz - 400 Hz
(-24 dB/oct.)
Subsónico variable
8 Hz - 40 Hz
(-24 dB/oct.)
Ecualizador Bass EQ (fc=50 Hz)
0 a +12 dB
(Variable)
Nivel remoto* Atenuación lineal 0 a -20 dB
General
Impedancia de entrada >10 kΩ
Salida de preamp Transmisión de entrada CH-1/2, con búfer 4 V máx.
Dimensiones
Ancho 291 mm
Altura 53,5 mm
Profundidad 189,5 mm
Peso 3,7 kg
* Requiere RUX-KNOB o RUX-KNOB.2 opcional.
NOTA:
• Las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.
