ELENCO DEI
COLLEGAMENTI
Controllate l’unità principale seguendo l’elenco
riportato di seguito:
Filo di accensione a distanza
a. L’unità principale non è stata dotata di un filo di
accensione a distanza né di un filo per l’antenna
motorizzata.
b. Il filo per l’antenna motorizzata dell’unità
principale viene attivato soltanto quando la
radio è accesa (si spegne nel modo della
cassetta o nel modo CD).
c. Il filo per l’antenna motorizzata dell’unità
principale è un’uscita con livello logico alto di (+)
5 V, impulso negativo (collegamento a massa),
oppure non è in grado di supportare (+) 12 V
quando viene collegato ad altra apparecchiatura
oltre che all’antenna motorizzata del veicolo.
In presenza di una delle condizioni descritte in
precedenza, occorre collegare il filo di
accensione a distanza dell’unità HDA-M80/
HDA-F60/HDA-V90 a una sorgente di
alimentazione (accensione) commutata del
veicolo. Assicuratevi di utilizzare un fusibile da 3
A il più vicino possibile a questo commutatore di
accensione. Utilizzando questo metodo di
collegamento, l’unità HDA-M80/HDA-F60/
HDA-V90 si accenderà e rimarrà accesa fintanto
che l’interruttore di accensione sarà acceso.
In caso di dubbi, in aggiunta al fusibile da 3A
indicato in precedenza, è possibile installare in
linea un interruttore SPST (Single Pole, Single
Throw) sul filo di accensione dell’unità
HDA-M80/HDA-F60/HDA-V90. Questo
interruttore consentirà quindi di accendere (e
spegnere) l’unità HDA-M80/HDA-F60/HDA-V90.
Di conseguenza, l’interruttore dovrebbe essere
montato in modo da risultare accessibile al
conducente. Assicuratevi che l’interruttore sia
spento quando il veicolo non è in funzione. In
caso contrario, l’amplificatore rimarrà acceso
scaricando così la batteria.

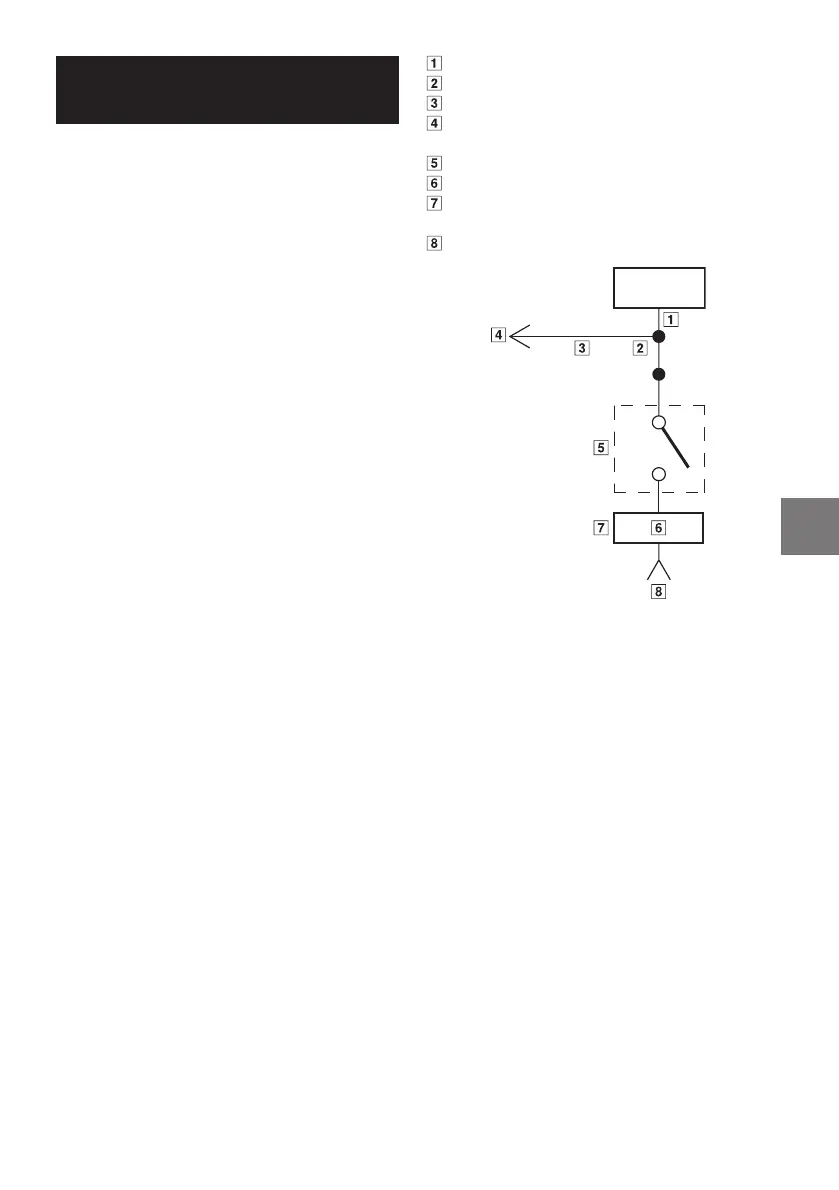

Blu/Bianco
Antenna di potenza
Filo di accensione a distanza
Ai fili di accensione a distanza degli altri
componenti Alpine
Interruttore SPST (opzionale)
Fusibile (3A)
Più vicino possibile al commutatore di
accensione del veicolo
Accensione
Amplificatore
3. Serrate la vite a testa esagonale con la chiave
esagonale (in dotazione, grande o piccola) per
fissare il filo in posizione.
Prima di effettuare questo collegamento,
usate una guaina per coprire quelle parti di
filo scoperte che si estendono oltre il
morsetto.
Connettore della batteria
Filo della
batteria
Filo di accensione a
distanza
Chiave esagonale
Filo di massa
Chiave esagonale
Connettore dell’altoparlante
Filo di uscita dell’altoparlante (+)
Filo di uscita dell’altoparlante (-)
NOTE:
• Accertatevi di utilizzare la vite a testa esagonale
fissata al connettore della batteria o al connettore
dell’altoparlante.
• Per sicurezza, collegate sempre i fili della batteria
per ultimi.
• Per evitare lo scollegamento dei fili o la caduta
dell’unità, non usate i fili per trasportare l’unità.
