EN 1004-3-8/8-XXXD

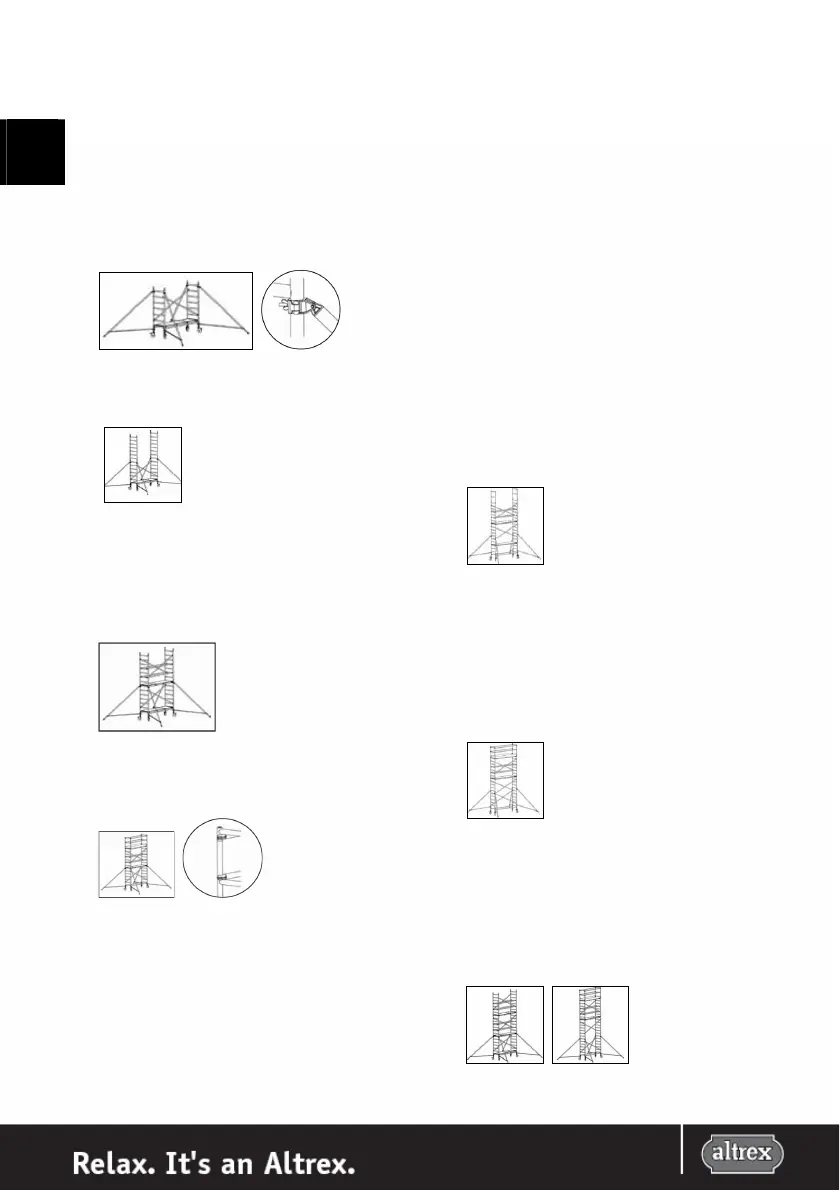

Aufstocken auf eine Plattformhöhe von 4,2 Metern mit 7-
sprosigen Aufbaurahmen.
10.
Gehen Sie vom Basisrahmen aus Schritt 3 aus. Montieren
Sie an den Ecken des Gerüsts 4 Ausleger unter einem
Winkel von ungefähr 120° zur Längsachse des Gerüstes.
Befestigen Sie die Klemmkupplungen der Ausleger an
den Vertikalrohren des Aufbaurahmens und zwar unter
der 2. und 7. Sprosse. Achten Sie darauf, dass jeder
Ausleger den festen Untergrund berührt und sichern Sie
die Ausleger. Befestigen Sie den untersten Arm des
Auslegers ungefähr waagerecht, machen Sie die
Klemmkupplungen gut fest und kontrollieren Sie den
Winkel von 120°.
11.
Stellen Sie sich auf die Plattform und befestigen Sie
danach zwei Aufbaurahmen mit 7 Sprossen auf dem
Basisteil des Fahrgerüstes. Sichern Sie die Aufbaurahmen
mit den mitgelieferten Sicherungsstiften.
12.
Befestigen Sie dann an beiden Seiten der Aufbaurahmen
gekreuzt eine Diagonalstrebe zwischen der 2. und 6.
Sprosse des nächsten Aufbaurahmens, eine auf der
linken und eine auf der rechten Seite des Rahmens.
Hängen Sie eine Plattform mit Luke auf der 7. Sprosse des
Basisrahmens ein. Setzen Sie sich danach in die Luke und
befestigen Sie über der Plattform an beiden Seiten
Horizontalstreben auf der 2. und 4. Sprosse.
13.
Zum Anbringen der Geländer und Bordbretter fuhren Sie
erneut die Schritte 4, 5 und 6 durch.
14.
Bevor das Gerüst endgültig verwendet werden kann, kann
die Zwischenplattform entfernt werden!
Das Gerüst ist jetzt einsatzbereit.
Aufstocken auf eine Plattformhöhe von 5,2 Metern und
7,2 Metern mit 7-sprossigen Aufbaurahmen.
15.
Gehen Sie von der (ungeraden) Basis-Konfiguration aus
Schritt 3 aus. Montieren Sie an den Ecken des Gerüsts die
4 Ausleger unter einem Winkel von ungefähr 120° zur
Längsachse des Gerüstes. Befestigen Sie die
Klemmkupplungen der Ausleger an den Vertilkalrohren
unter der 2. und 7. Sprosse von unten. Achten Sie darauf,
dass jeder Ausleger den festen Untergrund berührt und
sichern Sie die Ausleger. Befestigen Sie den untersten
Arm des Auslegers ungefähr waagerecht, machen Sie die
Klemmkupplungen gut fest und kontrollieren Sie den
Winkel von 120˚.
16.
Befestigen Sie von der Plattform aus zwei 7-sprossige
Aufbaurahmen. Sichern Sie die Aufbaurahmen mit den
mitgelieferten Sicherungsstiften. Befestigen Sie dann an
beiden Seiten der Aufbaurahmen gekreuzt eine
Diagonalstrebe zwischen der 2. und 6. Sprosse des
nächsten Aufbaurahmens, eine auf der linken und eine
auf der rechten Seite des Rahmens. Hängen Sie eine
Plattform mit Luke auf der 7. Sprosse ein. Setzen Sie sich
in die Luke der Plattform und befestigen Sie an beiden
Seiten Horizontalstreben auf der 2. und 4. Sprosse über
der Plattform. Befestigen Sie von der Plattform aus 2
Geländerrahmen auf dem Aufbaurahmen. Sichern Sie die
Geländerrahmen mit den Sicherungsstiften.
17.
Hängen Sie eine Plattform mit Luke auf der 7. Sprosse des
Aufbaurahmens ein. Setzen Sie sich in die Luke der
Plattform und befestigen Sie die Geländerstreben von
innen nach außen an den Vertikalrohren der
Geländerrahmen. Montieren Sie die Bordbretter (siehe
II.IX).
18.
Bevor das Gerüst verwendet werden kann, muss die
unterste Plattform entfernt werden. Befestigen Sie
danach 2 Diagonalstreben gekreuzt zwischen der 2. und
6. Sprosse von unten.
Das Gerüst ist jetzt einsatzbereit.
Aufstocken auf eine Plattformhöhe von 6,2 Metern und
8,2 Metern mit 7-sprossigen Aufbaurahmen.
Dazu sind 2 Plattformen mit Luke erforderlich. Verwenden
Sie zum Hochziehen der Gerüstbauteile nach Möglichkeit
ein Seil.
19.
Wiederholen Sie Schritt 11 und 12. Bringen Sie das
Geländer gemäß Schritt 4, 5 und 6 an.
Das Gerüst 4100 ist jetzt einsatzbereit.
