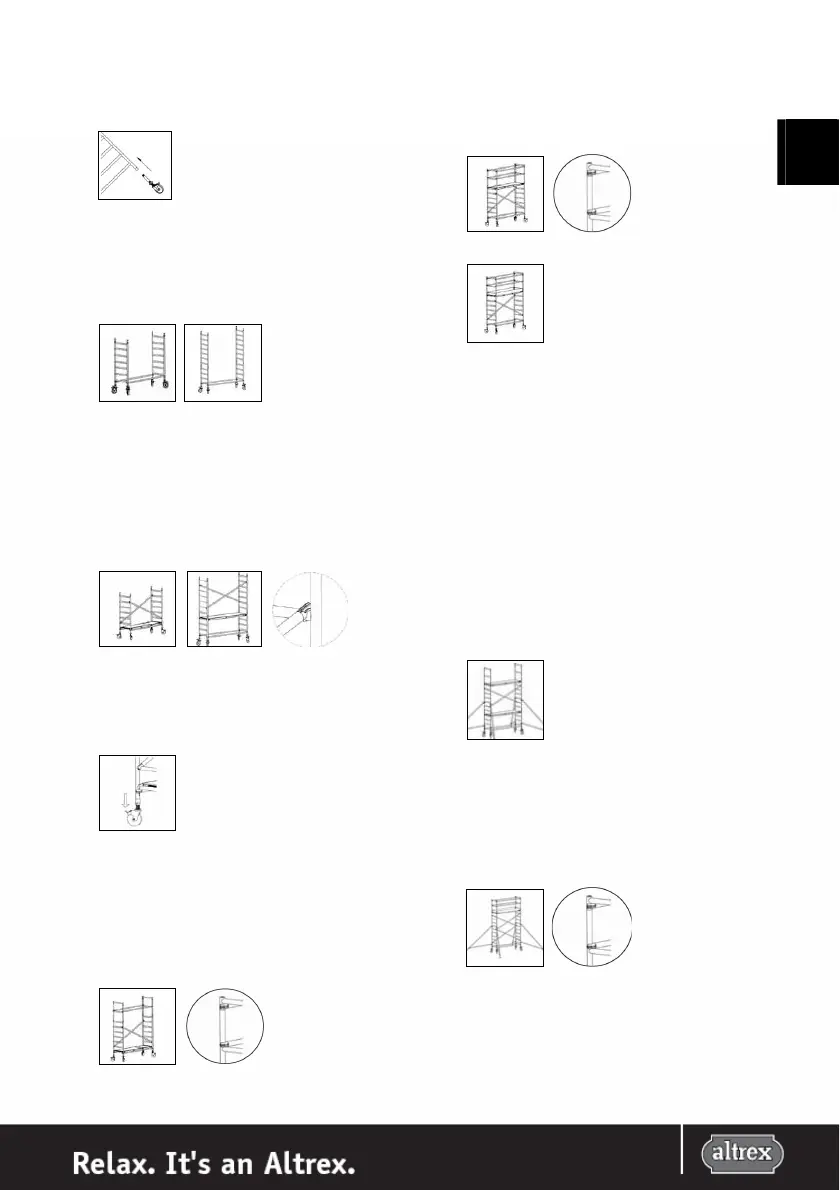

III.II Aufbauanleitung Fahrgerüst 4100
1. Stecken Sie die Lenkrollen in den Basisrahmen oder bei
ungeraden Plattformhöhen in dem 4-sprossigen Rahmen
ein.
2. Verbinden Sie die Basisrahmen mit Hilfe zweier
Horizontalstreben miteinander. Befestigen Sie die
Horizontalstreben von innen nach außen unter der 1.
Sprosse an den Vertikalrohren des Basisrahmens. Bei
ungeraden Plattformhöhen: Befestigen Sie anschließend
zwei 7-sprossige Aufbaurahmen und sichern Sie diese
mit de mitgelieferten Sicherungsstiften.
3. Befestigen Sie dann zwei Diagonalstreben gekreuzt
zwischen der 2. und 6. Sprosse des Basisrahmens, eine
auf der linken und eine auf der rechten Seite des
Rahmens. Legen Sie die Plattform mit Luke auf die 1.
Sprosse des Basisrahmens. Bei ungeraden
Plattformhöhen: Hängen Sie eine Plattform mit Luke auf
der obersten Sprosse des 4-sprossigen Rahmens ein.
Stellen Sie sich auf die Plattform und befestigen Sie
danach zwei Diagonalstreben gekreuzt zwischen der 2.
und 6. Sprosse des 7-sprossigen Aufbaurahmens.
Richten Sie die Lenkrollen so aus, dass sie nach außen
zeigen. Blockieren Sie die Lenkrollen, indem Sie den
Bremshebel niederdrücken. Richten Sie anschließend den
Basisrahmen mit Hilfe einer Wasserwaage, die Sie auf die
niedrigste Sprosse und die Horizontalstrebe legen, in
Länge- und Breiterichtung aus.
Für eine Konfiguration mit einer Plattformhöhe von 2,2
Metern führen Sie die Schritte 4, 5 und 6 durch.
4. Stellen Sie sich auf die Plattform und befestigen Sie 2
Geländerrahmen auf dem (Basis) Rahmen des
Fahrgerüstes. Sichern Sie die Geländerrahmen mit den
Sicherungsstiften. Montieren Sie die Kniegeländer von
innen nach außen an den Vertikalrohren des
Geländerrahmens.
5. Verlegen Sie die Plattform mit Luke auf die 7. Sprosse des
Basisrahmens oder wenn Sie aufstocken, auf die 7.
Sprosse des obersten Aufbaurahmens. Setzen Sie sich in
die Luke der Plattform und befestigen Sie nun die zwei
obersten Geländerstreben von innen nach außen an den
Vertikalrohren des Geländerrahmens.
6. Montieren Sie die Bordbretter (siehe II.IX).
Das Fahrgerüst mit einer Plattformhöhe bis 2,2 Meter ist
jetzt einsatzbereit.
Für eine Konfiguration mit einer Plattformhöhe von 3,2
Metern führen Sie die Schritte 7, 8 und 9 durch.
7. Befestigen Sie von der Plattform aus die 2
Geländerrahmen auf dem Aufbaurahmen. Sichern Sie die
Geländerrahmen mit den Sicherungsstiften. Hängen Sie
eine Plattform mit Luke auf der 7. Sprosse des
Aufbaurahmens ein. Montieren Sie an den Ecken des
Gerüstes 4 Ausleger unter einem Winkel von ungefähr
120° zur Längsachse des Gerüstes. Befestigen Sie die
Klemmkupplungen der Ausleger an den Vertilkalrohren
unter den 2. und 7. Sprossen. Achten Sie darauf, dass
jeder Ausleger den festen Untergrund berührt und
sichern Sie die Ausleger. Befestigen Sie den untersten
Arm des Auslegers ungefähr waagerecht, machen Sie die
Klemmkupplungen gut fest und kontrollieren Sie den
Winkel von 120˚.
8. Setzen Sie sich in die Luke der Plattform und befestigen
Sie die Geländerstreben von innen nach außen an den
Vertikalrohren des Geländerrahmens. Montieren Sie die
Bordbretter (siehe II.IX).
9. Bevor das Gerüst verwendet werden kann, muss die
unterste Plattform entfernt werden. Befestigen Sie
danach 2 Diagonalstreben gekreuzt zwischen der 2. und
6. Sprosse.
Das Gerüst ist jetzt einsatzbereit.
