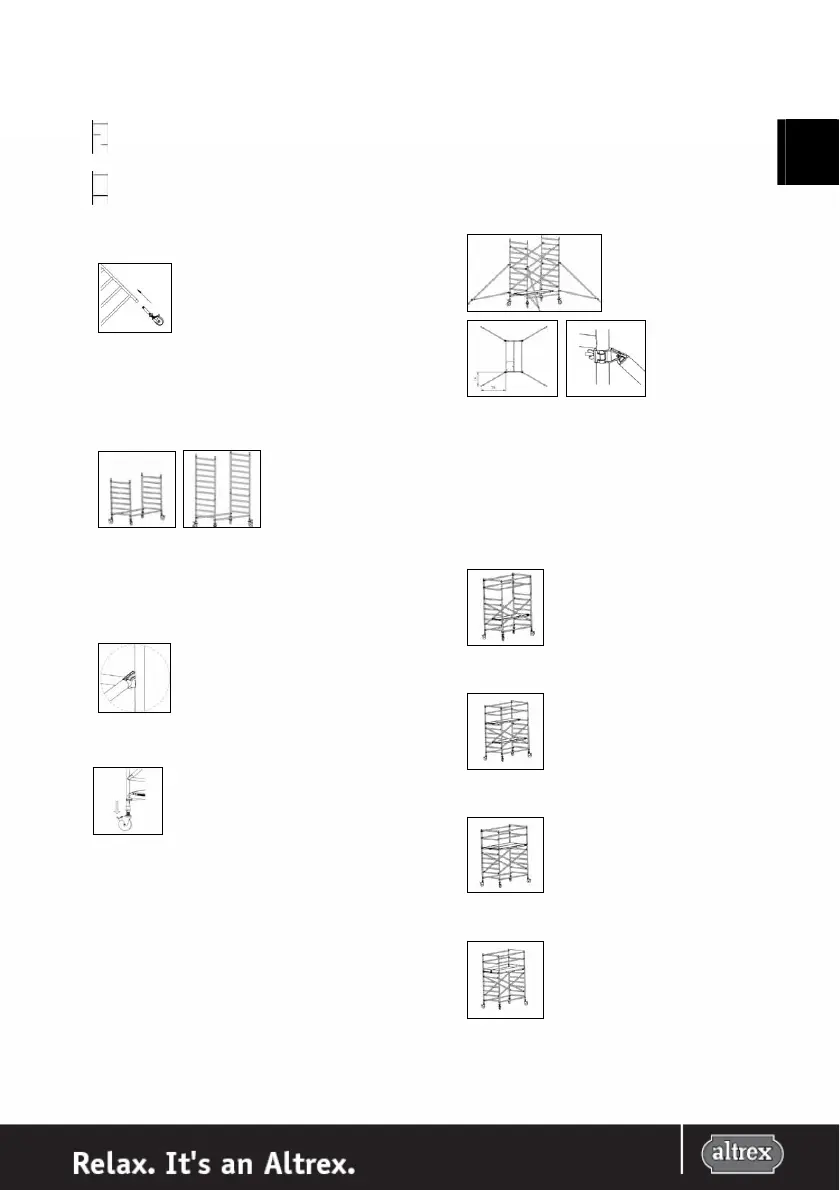

IV.III Aufbauanleitung 4200 Fahrgerüst
Bei dem 4200-Gerüst kann das Fahrgerüst in zwei
verschiedenen Konfigurationen verwendet werden:
1/2: Alle zwei Meter eine Plattform ohne Luke, zuerst
eine entlang der einen Seite und dann eine
entlang der anderen Seite.
2/4: Alle vier Meter zwei Plattformen, davon
mindestens eine mit einer Luke.
1. Stecken Sie die Lenkrollen in den Basisrahmen oder bei
ungeraden Plattformhöhen in dem 4-sprossigen Rahmen
ein.
2. Verbinden Sie die Basisrahmen mit zwei Horizontalstreben
miteinander. Befestigen Sie die Horizontalstreben von
innen nach außen unter der 1. Sprosse an den
Vertikalrohren des Basisrahmens. Bei ungeraden
Plattformhöhen: Befestigen Sie zwei 7-sprossige
Aufbaurahmen und sichern Sie diese mit den
Sicherungsstiften.
3. Befestigen Sie an einer Seite des Gerüstes 2
Diagonalstreben gekreuzt zwischen der 2. und 6. Sprosse
des Basisrahmens. Bringen Sie danach auf der Seite der
Diagonalen eine Plattform ohne Luke auf der 3. Sprosse
des Basisrahmens an. Befestigen Sie dann auf der
anderen Seite des Gerüstes 2 Diagonalstreben gekreuzt
zwischen der 2. und 6. Sprosse des Basisrahmens.
4. Richten Sie die Lenkrollen so aus, dass sie nach außen
zeigen. Blockieren Sie die Lenkrollen, indem Sie den
Bremshebel niederdrücken.
Richten Sie anschließend den Basisrahmen mit Hilfe einer
Wasserwaage, die Sie auf eine Sprosse und die
Horizontalstrebe legen, in Länge- und Breiterichtung aus.
5. Bei ungeraden Plattformhöhen befestigen Sie an einer
Seite des Gerüstes 2 Diagonalstreben gekreuzt zwischen
der 2. Sprosse des 4-sprossigen Rahmens und der 2.
Sprosse des Aufbaurahmens. Hängen Sie danach eine
Plattform ohne Luke auf der 1. Sprosse des 4-sprossigen
Rahmens auf der Seite der Diagonalen ein. Befestigen Sie
dann 2 Diagonalstreben gekreuzt zwischen der 2. und 6.
Sprosse des Aufbaurahmens. Befestigen Sie anschließend
an der anderen Seite des Gerüstes 2 Diagonalstreben
gekreuzt zwischen der 2. Sprosse des 4-sprossigen
Rahmens und der 2. Sprosse des Aufbaurahmens.
Befestigen Sie dann 2 Diagonalstreben gekreuzt
zwischen der 2. und 6. Sprosse des Aufbaurahmens.
6. Richten Sie die Lenkrollen und den Basisrahmen gemäß
Beschreibung unter Punkt 4 aus.
Montieren Sie an den Ecken des Gerüsts die 4 Ausleger
unter einem Winkel von ungefähr 120° zur Längsachse
des Gerüstes. Befestigen Sie die Klemmkupplungen der
Ausleger an den Vertilkalrohren unter der 2. und 7.
Sprosse. Achten Sie darauf, dass jeder Ausleger den
festen Untergrund berührt und sichern Sie die Ausleger.
Befestigen Sie den untersten Arm des Auslegers ungefähr
waagerecht, machen Sie die Klemmkupplungen gut fest
und kontrollieren Sie den Winkel von 120˚.
Für eine Plattformhöhe von 2,2 Metern führen Sie die
Schritte 7 bis 10 durch.
7. Stellen Sie sich auf die Plattform und befestigen Sie 2
Geländerrahmen auf dem (Basis)Rahmen des
Fahrgerüstes. Sichern Sie die Geländerrahmen mit den
Sicherungsstiften. Montieren Sie danach die
Geländerstreben von innen nach außen an den
Vertikalrohren des Geländerrahmens
8. Bringen Sie eine Plattform mit Luke auf der 7. Sprosse des
(Basis)Rahmens an.
9. Verlegen Sie die unterste Plattform ohne Luke ebenfalls
auf die höchste Ebene.
10. Montieren Sie die Bordbretter gemäß der Beschreibung
unter II.IX.
Das Fahrgerüst mit einer Plattformhöhe bis 2,2 Metern ist
jetzt einsatzbereit.
