EN 1004-3-8/12-XXXD
Plattformhöhe 3,2 Meter

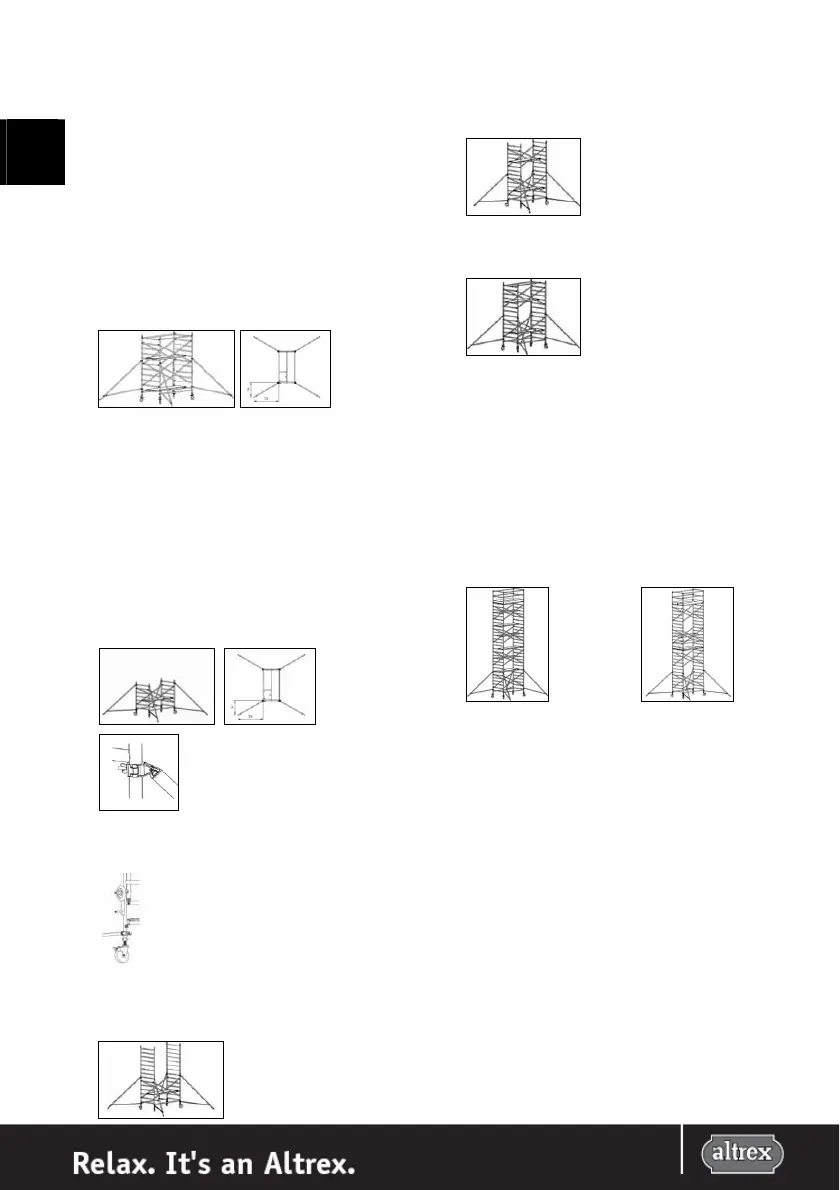

11.
Bringen Sie versetzt zur darunter liegenden Plattform die
nächste Plattform auf der 3. Sprosse des Aufbaurahmens
an. Setzen Sie sich auf die höchste Plattform und bringen
Sie an beiden Seiten der (Zwischen)Plattform ein
Hüftgeländer auf der 4. Sprosse über der Plattform an.
Montieren Sie an den Ecken des Fahrgerüstes 4 Ausleger
unter einem Winkel von ungefähr 120° zur Längsachse
des Fahrgerüstes. Befestigen Sie die Klemmkupplungen
der Ausleger an den Vertikalrohren des Aufbaurahmens
und zwar unter der 2. und 7. Sprosse.
Achten Sie darauf, dass jeder Ausleger den festen
Untergrund beruhrt und sichern Sie die Ausleger.
Befestigen Sie den untersten Arm des Auslegers
(ungefähr) waagerecht, machen Sie die
Klemmkupplungen gut fest und kontrollieren Sie den
Winkel von 120°.
Fuhren Sie die Schritte 7 bis 10 durch.
Für eine Plattformhöhe von 4,2 Metern führen Sie die
Schritte 12 bis 16 durch.
12.
Montieren Sie an den Ecken des Fahrgerüstes 4 Ausleger
unter einem Winkel von ungefähr 120° zur Längsachse
des Fahrgerüstes. Befestigen Sie die Klemmkupplungen
der Ausleger an den Vertikalrohren des Aufbaurahmens
und zwar unter der 2. und 7. Sprosse. Achten Sie darauf,
dass jeder Ausleger den festen Untergrund berührt und
sichern Sie die Ausleger. Befestigen Sie den untersten
Arm des Auslegers (ungefähr) waagerecht, machen Sie
die Klemmkupplungen gut fest und kontrollieren Sie den
Winkel von 120°.
13.
Falls erforderlich (siehe Balasttabelle VI), befestigen Sie
Ballastgewichte auf den 4 Vertikalrohren des
Basisrahmens.
Ballasthalter (art.nr. 415277)
Ballast 5kg (art.nr. 415271)
14.
Stellen Sie sich auf die Plattform und befestigen Sie zwei
Aufbaurahmen mit 7 Sprossen auf dem Basisteil des
Fahrgerüstes. Sichern Sie die Aufbaurahmen mit den
Sicherungsstiften.
15.
Befestigen Sie anschließend Diagonalstreben gekreuzt
zwischen der 2. und 6. Sprosse an beiden Seiten des
zuletzt befestigten Aufbaurahmens. Bringen Sie versetzt
zur unterliegenden Plattform die nächste Plattform auf
der 3. Sprosse des nächsten Aufbaurahmens an.
16.
Setzen Sie sich auf die höchste Plattform und bringen Sie
an beiden Seiten der (Zwischen) Plattform auf der 4.
Sprosse uber der Plattform ein Hüftgeländer an.
Wiederholen Sie die Schritte 14, 15 und 16 bis die
gewünschte Plattformhöhe von 5,2 Metern, 6,2 Metern,
7,2 Metern, 8,2 Metern, 9,2 Metern, 10,2 Metern, 11,2
Metern oder 12,2 Metern erreicht ist. Führen Sie
anschließend zum Anbringen der Geländerstreben die
Schritte 7 bis 10 durch und setzen Sie Ihre Arbeit mit
Schritt 17 fort, um das Gerüst einsatzbereit zu machen.
17.
Die Zwischenplattformen liegen jetzt noch auf Positionen
für ein sicheres Aufbauen des Gerüstes.
Das Gerüst kann in zwei Konfigurationen verwendet
werden, 1 Plattform alle 2 Meter gegeneinander versetzt
angebracht (1/2 Konfiguration) oder alle 4 Meter zwei
Plattformen nebeneinander (2/4 Konfiguration).
1/2 Konfiguration 2/4 Konfiguration
18.
Vor der Inbetriebnahme des Gerüstes müssen die
Zwischenplattformen einschließlich der Hüftgeländer
verlegt werden.
Zum Verlegen der Plattformen der verschiedenen
Konfigurationen gehen Sie nach den Vorgaben der
Reihenfolge des Aufbaus unter VII vor.
Das Gerüst ist jetzt einsatzbereit.
