V Klappgerüst 4400-POWER

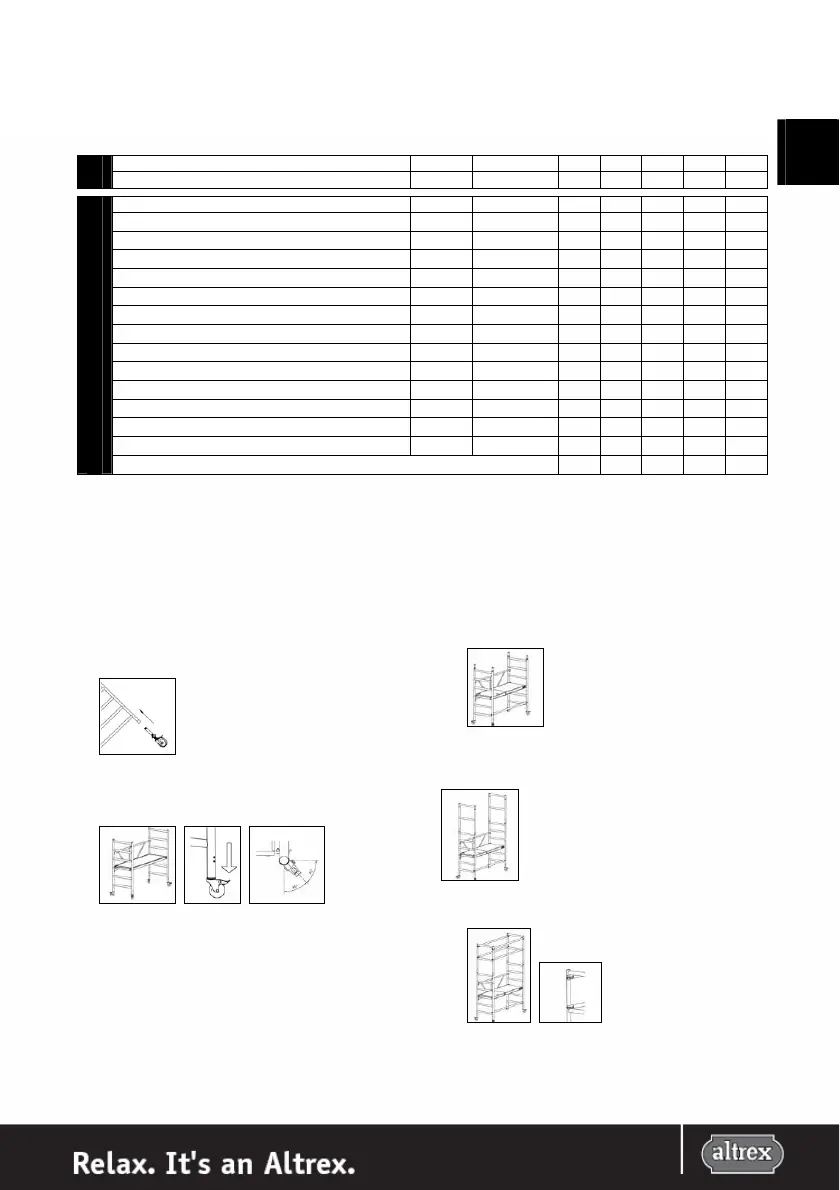

V.I Konfigurationstabelle 4400-POWER
FR
DE
Plattformhöhe (m) 1,0 1,8 3,5 3,8
1,2
5,8
1,2
Arbeitshöhe (m) 3,0 3,8 5,5 5,8 7,8
Beschreibung Art.Nr. Gewicht (kg)
Klappgerust POWER komplett 326001 30,0 1 0 0 0 0
Klappgerustrahmen mit 6 Sprossen POWER 326012 13,0 0 1 2 1 1
Satz Flanschrohre (4 Stück) 324501 0,8 0 1 1 1 1
Aufbaurahmen 75-28-7 303470 6,4 0 0 0 2 4
Geländerrahmen 75-50-2 303420 2,6 0 2 2 2 2
Plattform 1,85 m mit Luke (Holz) 305010 14,0 0 1 1 1 2
Satz Lenkrollen Ø 125 mm doppelt gebremst (4 Stück) 324512 5,0 0 1 1 1 1
Lenkrolle mit Spindel Ø 200 mm 511220 3,3 0 0 0 0 4
Diagonalstrebe185-28-21 304321 1,9 0 1 2 3 5
Horizontalstebe185-4 304304 1,8 0 5 5 5 7
Dreiecksausleger bis 4,2 m Plattformhöhe* 305660 4,0 0 0 2 2 0
Dreiecksausleger Standard-4000-Serie 305662 7,3 0 0 0 0 2
Bordbretter-Satz 0,75 x 1,85 m 305565 7,6 0 1 1 1 1
0,75 x 1,85 m
Gesamtgewicht (kg) mit Holz-Plattformen 30 57 86 88 129
1)
Wenn das Gerüst in dieser Konfiguration als freistehendes Gerüst verwendet wird, müssen rundherum 4 Ausleger befestigt
werden.
2)
Für den Aufbau dieser Konfigurationen ist1 zusätzliche Plattform erforderlich.
V.II Aufbauanleitung 4400-POWER
Klappgerüst
Für eine Plattformhöhe von 1 Meter führen Sie die Schritte
1 bis 3 durch.
1.
Stecken Sie die Lenkrollen in dem 6-sprossigen
Klappgerüstrahmen ein.
2.
Klappen Sie den 6-sprossigen Klappgerüstrahmen auf.
3.
Hängen Sie eine Plattform ohne Luke auf der 3. Sprosse
ein.
Richten Sie die Lenkrollen so aus, dass sie nach außen
zeigen und blockieren Sie die Lenkrollen durch
Niederdrucken des Bremshebels.
Das Gerüst mit einer Plattformhöhe von 1 Meter ist jetzt
fertig.
Für eine Plattformhöhe von 1,8 Metern führen Sie die
Schritte 4 bis 7 durch. Montieren Sie zuerst die
Flanschrohren.
4.
Gehen Sie vom Basisrahmen mit 6 Sprossen gemäß der
Beschreibung unter Schritt 1 bis einschl. 3 aus. Befestigen
Sie jetzt eine Plattform mit Luke auf der 3. Sprosse.
Befestigen Sie an der offenen Seite des Gerüstes 1
Horizontalstrebe zwischen den Vertikalrohren über der
ersten Sprosse.
5.
Stellen Sie sich auf die Plattform und befestigen Sie nun 2
Geländerrahmen auf dem Klappgerüstrahmen und
sichern Sie die Geländerrahmen mit Sicherungsstiften.
6.
Montieren Sie 4 Geländerstreben von innen nach außen
an den Vertikalrohren der Geländerrahmen.
KLAPPGERÜST 4400-POWER
