EN 1004-3-5,8/5,8-XXXD

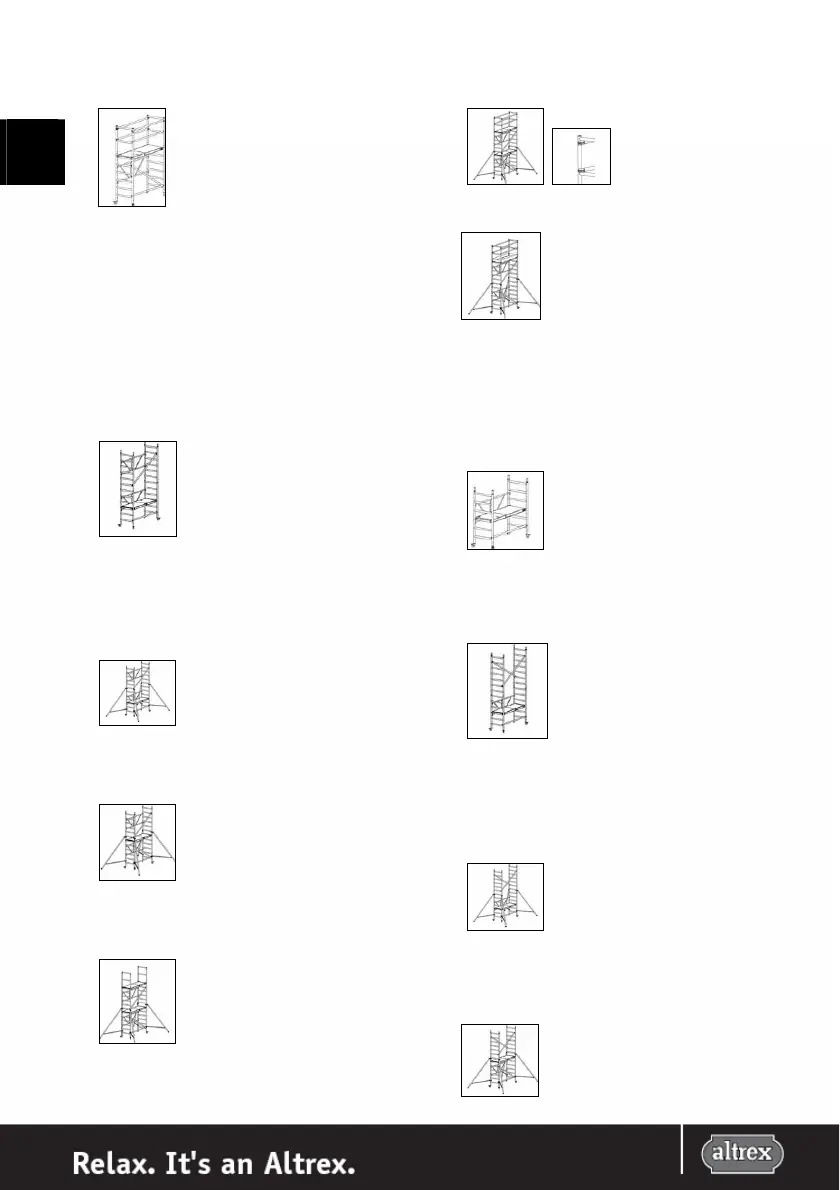

7.
Verlegen Sie nun die Plattform mit Luke auf die 6. Sprosse
des Klappgerüstrahmens. Befestigen Sie danach die
Diagonalstrebe von der 1. zur 5. Sprosse.
Das Fahrgerüst mit einer Plattformhöhe bis 1,8 Meter ist
jetzt fertig.
Für eine Plattformhöhe von 3,5 Metern führen Sie die
Schritte 8 bis 13 durch.
8.
Gehen Sie vom 6-sprossigen Basisrahmen gemäß der
Beschreibung unter Schritt 1 bis 4 aus. Bringen Sie einen
zweiten 6-sprossingen Klappgerüstrahmen auf dem
Basisteil des Gerüstes an und befestigen Sie eine
Diagonalstrebe zwischen der 1. und 5. Sprosse des
zweiten Klappgerüstrahmens an der offenen Seite.
Sichern Sie den zweiten Klappgerüstrahmen mit den
Sicherungsstiften. Siehe unter II.X.
9.
Montieren Sie nun an den Ecken des Gerüsts 4 Ausleger
unter einem Winkel von ungefähr 120° zur Längsachse
des Gerüstes. Achten Sie darauf, dass jeder Ausleger den
festen Untergrund berührt. Befestigen Sie den untersten
Arm des Auslegers ungefähr waagerecht, montieren Sie
die Ausleger mit den Klemmkupplungen auf den
Vertikalrohren und kontrollieren Sie den Winkel von 120°.
10.
Verlegen Sie die Plattform mit Luke auf die 6. Sprosse des
Basisrahmens. Befestigen Sie dann eine Diagonalstrebe
zwischen der 1. und 5. Sprosse an der offenen Seite des
Klappgerüstrahmens.
11.
Befestigen Sie zwei Geländerrahmen auf dem obersten
Klappgerüstrahmen und sichern Sie die Geländerrahmen
mit den Sicherungsstiften. Bringen Sie eine Plattform mit
Luke auf der 6. Sprosse des obersten Aufbaurahmens an.
12.
Setzen Sie sich in die Luke der Plattform und befestigen
Sie nun die Geländerstreben von innen nach außen an
den Vertikalrohren des Geländerrahmens.
13.
Befestigen Sie die Bordbretter um die Plattform gemäß
der Beschreibung unter II.IX.
Das Gerüst mit einer Plattformhöhe bis 3,5 Metern ist nun
einsatzbereit.
Für eine Plattformhöhe von 3,8 Metern führen Sie die
Schritte 14 bis 20.
14.
Gehen Sie von dem 6-sprossigen Gerüst gemäß der
Beschreibung unter Schritt 1 bis 4 aus.
15.
Befestigen Sie einen 7-sprossigen Aufbaurahmen auf dem
Basisteil des Gerüstes. Befestigen Sie an beiden Seiten
des Aufbaurahmens Diagonalstreben zwischen der 2.
und 6. Sprosse, eine auf der linken und eine auf der
rechten Seite des Rahmens.
16.
Montieren Sie nun an den Ecken des Gerüsts 4 Ausleger
unter einem Winkel von ungefähr 120° zur Längsachse
des Gerüstes. Achten Sie darauf, dass jeder Ausleger den
festen Untergrund berührt. Befestigen Sie den untersten
Arm des Auslegers ungefähr waagerecht, montieren Sie
die Ausleger mit den Klemmkupplungen auf den
Vertikalrohre und kontrollieren Sie den Winkel von 120°.
17.
Verlegen Sie die Plattform mit Luke auf die 6. Sprosse des
Basisrahmens. Diese Plattform dient jetzt als (Hilfs-)
Plattform. Befestigen Sie dann eine Diagonalstrebe
zwischen der 1. und 5. Sprosse an der offenen Seite des
Klappgerüstrahmens.
