CUID400N | CUID400N | CONTROL UNIT CUID400N10
X11
+24V —
Выход питания дополнительных устройств;
номинальное напряжение питания 24В постоянного тока /
макс.100мА
SE
8,2 kOm/
OSE
Вход датчика безопасности нижней кромки полотна ворот;
контакт полотна ворот с препятствием при закрытии
(срабатывание датчика), вызывает остановку движения ворот
и последующее полное открытие. В настройках (раздел
«6.Настройки») в зависимости от подключенного устройства
безопасности выбирается: резистивный датчик / 8,2кОм или
оптоэлектронный датчик / OSE (рис.3)
PH1
Вход устройства безопасности (фотоэлементы / рис.4)
с нормально-закрытым контактом (NC);
во время закрытия, срабатывание устройства вызывает
остановку движения ворот и последующее полное открытие;
при срабатывание во время отчета паузы в автоматическом
режиме происходит сброс паузы и отсчет паузы с начала,
или сброс паузы и автоматическое закрытие через 5 секунд
(раздел«6.Настройки»)
PH.T —
Выход для автоматической проверки работы ()
устройств, подключенных к входу «PH1»— до начала движения
кратковременным отключением, затем включением питания
передатчика фотоэлементов выполняется автоматическая
проверка работы фотоэлементов;
рис.5A— подключение типовых фотоэлементов для
реализации («прямой» );
рис.5Б— подключение фотоэлементов со специальным
выходом «TEST» передатчика («инверсный» ).
Включение работы выхода описано в разделе «6.Настройки»
X9
OP.L
OPEN
Вход выключателя конечного положения открытия привода
с нормально-закрытым контактом (NC)
— Общий контакт выключателей конечных положений
CL.L
Limit switch
CLOSE
Вход выключателя конечного положения закрытия привода
с нормально-закрытым контактом (NC)
X6
—
Внешняя радиоантенна
RG58
X11
PH.T PH1 SE +24V +12V
S
CL
OP
GN WH
BN
Output
COM
+V
TX и RX — передатчик и приемник
оптоэлектронного датчика
GN — зеленый провод
BN — коричневый провод
WH — белый провод

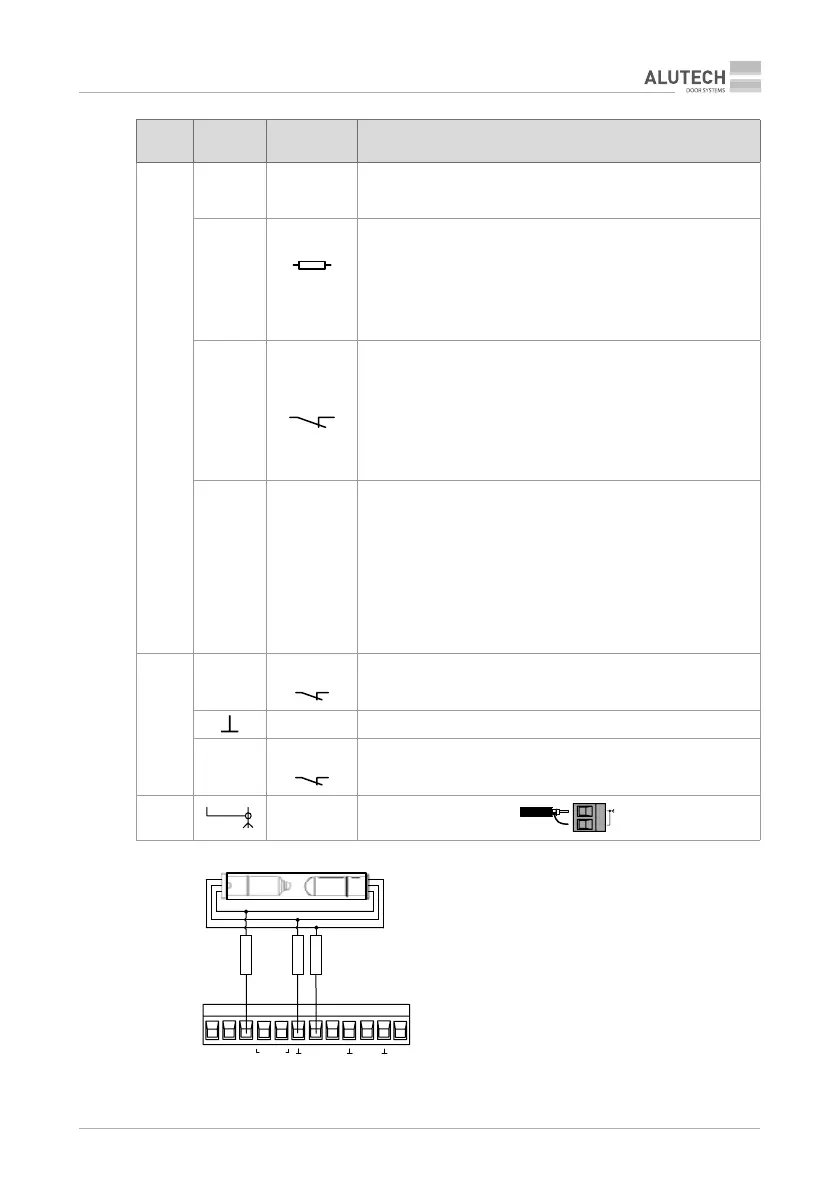

Рисунок 3. Подключение оптоэлектронного датчика безопасности
нижней кромки полотна ворот / OSE (Optoelectronic Safety Edge)
