  CUID400N |   CUID400N | CONTROL UNIT CUID400N 25
 
3.  

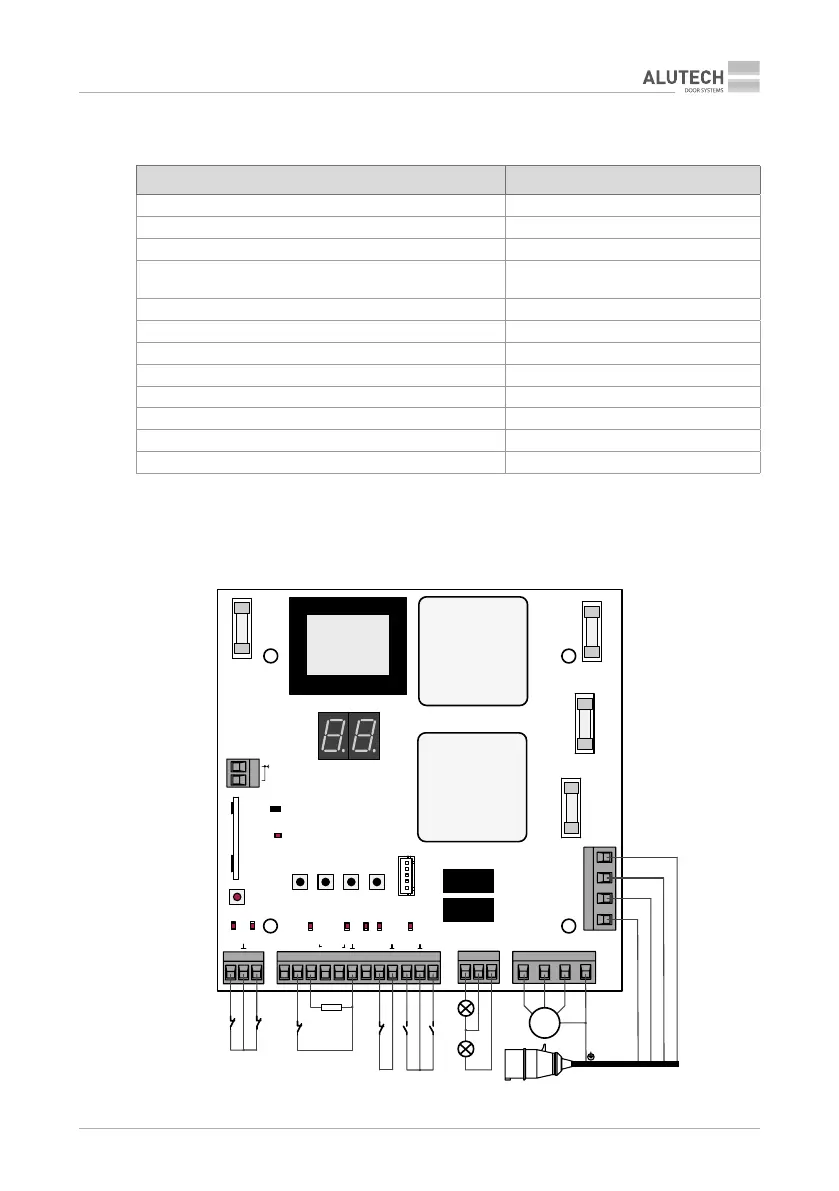

Таблиця 2
  
Напруга живлення 3 ~400В ± 10 %
Частота мережі, Гц 50
Потужність двигуна, кВт ≤ 1,5
Споживана потужність у режимі очікування
безпідключених додаткових пристроїв, Вт
≤ 2,5
Живлення додаткових пристроїв 24В постоянного тока / макс. 100мА
Живлення зовнішніх ламп 230В / макс. 100Вт
Радіокерування динамический код / 433,92МГц
Ступень захисту оболонки IP54
Переріз проводів, які підключаються до роз'ємів, мм
2
макс. 2,5
Діапазон робочих температур, ° С − 20 … + 50
Габаритні розміри, мм 190 × 280 × 115
Вага, кг 2
4.  
У корпусі блока встановлений основний електронний модуль (мал. 2), до якого виконують
електричні підключення пристроїв привідної системи.
FU2
10A
FU1
10A
FU3
10A
FU4
800mA
HL2HL1
X9
OP.L
CL.L
X11
PH.T
PH1SE+24V+12V
SCL
OP
X10
X3
SL
FL
N
X2
WVUPE
M
3~
NL3L2L1
X1
8,2kOm /
OSE
Photo (NC)
Lamp1 Lamp2
Close (NO)
Open/SBS (NO)
STOP (NC)
Limit switch
OPEN (NC)
CLOSE (NC)
L3
L2 L1
3Р+N+PЕ /015/16A-6h
N
X6
A1
+-
F
CL
Learn
XN1
LR
OP.L
CL.L
CL OP SB
PH1S
MCID-2.6
Малюнок 2. Електронний модуль блока керування
