Alutech CUID-400N User Manual

  CUID400N |   CUID400N | CONTROL UNIT CUID400N 11

TX
RX
NC
NO
COM
-
+
-
+
X11
PH.T
PH1SE+24V+12V
S
CL
OP

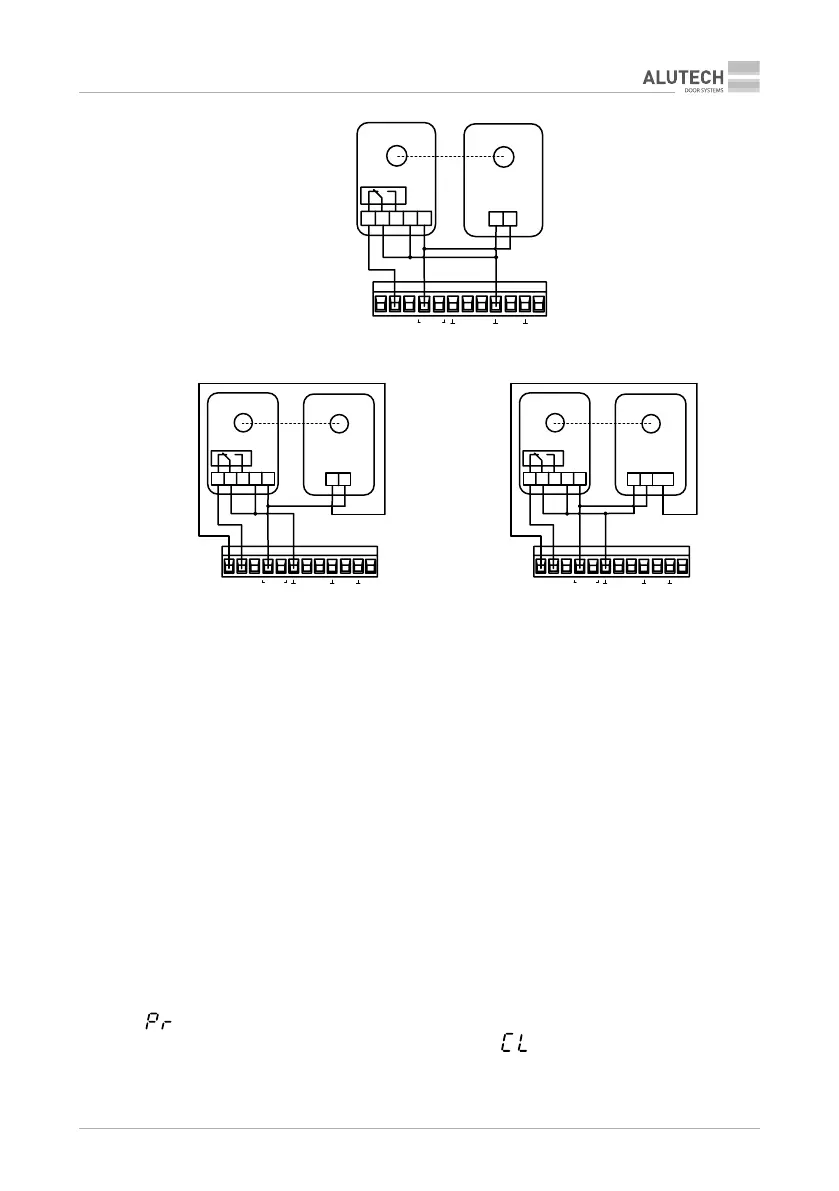

Рисунок 4. Подключение фотоэлементов
TX
RX
NC
NO
COM
-
-
+
X11
PH.T PH1 SE +24V +12V
S
CL
OP
+
TX
RX
NC
NO
COM
-
-
+
X11
PH.T PH1SE+24V+12V
S
CL
OP
+
TEST
A 
Рисунок 5. Подключение фотоэлементов
при реализации автоматической проверки их работы ():
A— фотоэлементы с типовым подключением,
— фотоэлементы со специальным выходом TEST
6. 
Настройка параметров работы осуществляется с помощью дисплея и кнопок модуля блока
управления. Для входа в режим настройки параметров работы нажмите и удерживайте
не менее 3секунд кнопку «F» модуля управления (рис.2). Нажатием кнопки «F» выберите
необходимую настройку (таб.7). Выбор необходимого значения настройки выполните на-
жатием или удержанием кнопки «+» или «− » модуля блока управления. Для подтверждения
выбранного значения нажмите кнопку «F».
Для выхода из режима настройки параметров работы нажмите и удерживайте не менее 3се-
кунд кнопку «F», при этом все выбранные значения настроек будут сохранены. В режиме на-
стройки параметров работы все управляющие команды на движение ворот игнорируются.
Для возврата к исходным значениям настроек модуля блока управления (заводские на-
стройки) необходимо войти в режим настройки параметров работы (на дисплее индикация
« »), нажать и удерживать не менее 3секунд кнопку «CL» модуля блока управления
(рис.2). Кратковременная индикация на дисплее « » означает удаление всех ранее
установленных значений настроек и возврат к исходным значениям.
