CUID400N | CUID400N | CONTROL UNIT CUID400N28
5.
Y
,
. (-
) , .
.
«PH1» «
», «S» « » ,
.
, .
, -
«SE» « » 8,2 ± 5 %
( «6.»).

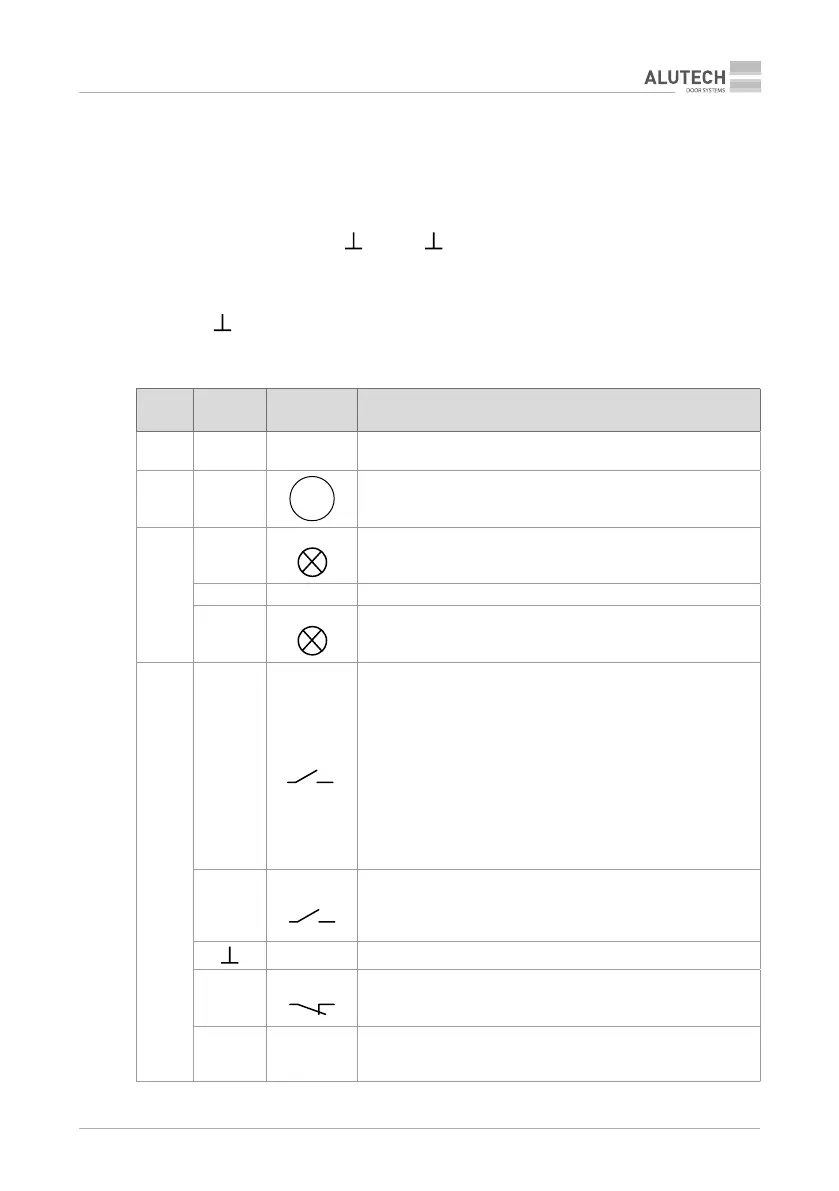

Таблиця 6. Електричні підключення (мал.2)
'
X1
L1, L2,
L3, N
—
Електрична мережа 400В / 50Гц;
L1, L2 і L2— фазні контакти, N— нейтральний контакт
X2 W, V, U, PE
M
3~
Електродвигун приводу;
W, V і U— фазні контакти, PE— контакт підключення
захисногозаземлення
X3
FL
Лампа 230В / макс.100Вт;
горить під час руху воріт або також ~ 3секунди до початку руху
(розділ «6.Налаштування»)
N — Нейтральний контакт
SL
Лампа 230В / макс.100Вт;
горить, коли ворота повністю відчинені
X11
OP
Open/SBS
Керування рухом воріт пристроєм з нормально-відкритим
контактом (NO) у послідовності (вибір режиму роботи описано
в розділі «6.Налаштування»):
• ручний режим— відчинення виконується з утриманням
натиснутої кнопки, підключеної до входу «OP»;
• напівавтоматичний1 режим:
«Відчинити— Стоп— Зачинити— Стоп— Відчинити…»;
• напівавтоматичний2 режим:
«Відчинити— Стоп— Відчинити— Стоп…».
;
• автоматичний режим— повне відчинення.
Кілька пристроїв керування підключаються паралельно
CL
Close
Керування зачиненням пристроєм з нормально-відкритим
контактом (NO);
послідовність команд:
«Зачинити— Стоп— Зачинити— Стоп…»
— Загальний контакт
S
STOP
Зупинка руху або заборона руху пристроєм з нормально-
закритим контактом (NC)
+12V —
Вихід живлення додаткових пристроїв (оптоелектронного
датчика безпеки нижньої кромки полотна воріт);
напруга живлення 12В постійного струму / макс. 50мА
