  CUID400N |   CUID400N | CONTROL UNIT CUID400N 29
 
' 


 
X11
+24V —
Вихід живлення додаткових пристроїв;
номінальна напруга живлення 24В постійного струму /
макс.100мА
SE
8,2 kOm/
OSE
Вхід датчика безпеки нижньої кромки полотна воріт;
контакт полотна воріт з перешкодою під час зачинення
(спрацювання датчика) зумовлює зупинку руху воріт і подальше
повне відчинення;
у налаштуваннях (розділ «6.Налаштування») залежно від
підключеного пристрою безпеки вибирається: резистивний
датчик / 8,2кОм або оптоелектронний датчик / OSE (мал. 3)
PH1
Вхід пристрою безпеки (фотоелементи / мал. 4) з нормально-
закритим контактом (NC);
під час зачинення спрацьовування пристрою зумовлює зупинку
руху воріт і подальше повне відчинення;
у разі спрацьовування під час відліку паузи в автоматичному
режимі відбувається скидання паузи і відлік паузи спочатку
або скидання паузи й автоматичне зачинення через 5секунд
(розділ «6.Налаштування»)
PH.T —
Вихід для автоматичної перевірки роботи () пристроїв,
підключених до входу «PH1»— до початку руху короткочасним
вимкненням, потім ввімкненням живлення передавача
фотоелементів виконується автоматична перевірка роботи
фотоелементів;
мал. 5A— підключення типових фотоелементів для реалізації
 («прямий» );
мал. 5Б— підключення фотоелементів зі спеціальним виходом
«TEST» передавача («інверсний» ).
Ввімкнення роботи виходу описано в розділі «6.Налаштування»
X9
OP.L
Limit switch
OPEN
Вхід вимикача кінцевого положення відкриття двигуна
знормально-закритим контактом (NC)
— Загальний контакт вимикачів кінцевих положень
CL.L
Limit switch
CLOSE
Вхід вимикача кінцевого положення закриття двигуна
знормально-закритим контактом (NC)
X6
—
Зовнішня радіоантена
RG58
X11
PH.T PH1 SE +24V +12V
S
CL
OP
GN WH
BN
TX
RX
Output
COM
+V
TX і RX — передавач і приймач
оптоелектронного датчика
GN — зелений двигун
BN — коричневий двигун
WH — білий двигун

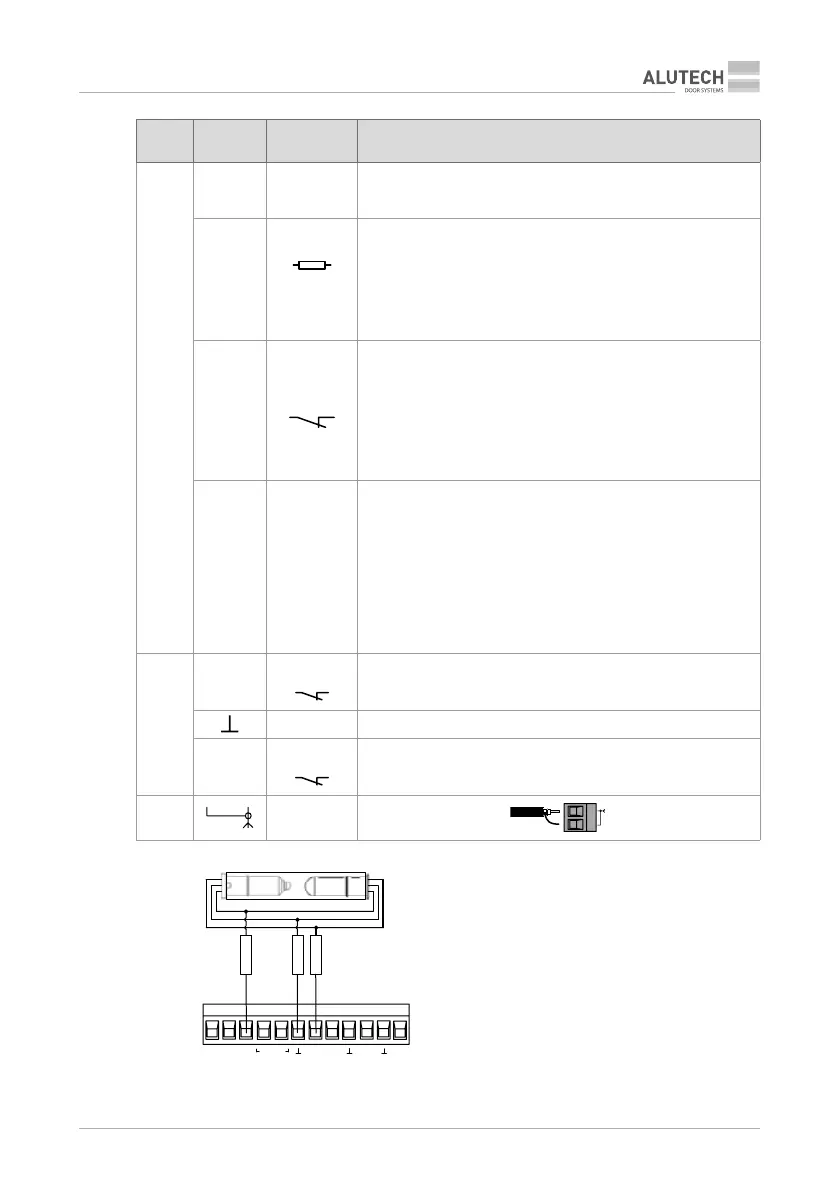

Малюнок 3. Підключення оптоелектронного датчика безпеки
нижньої кромки полотна воріт / OSE (Optoelectronic Safety Edge)
