  CUID400N |   CUID400N | CONTROL UNIT CUID400N30

TX
RX
NC
NO
COM
-
+
-
+
X11
PH.T
PH1SE+24V+12V
S
CL
OP

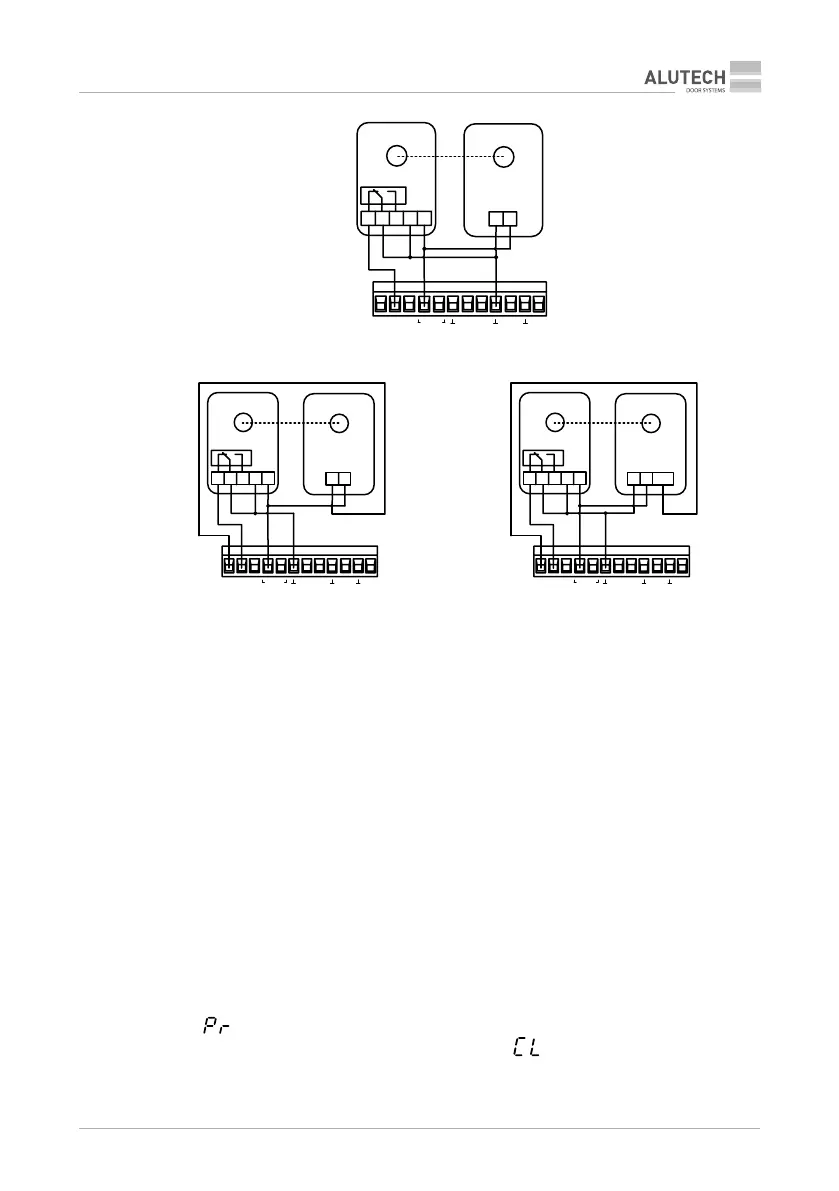

Малюнок 4. Підключення фотоелементів
TX
RX
NC
NO
COM
-
-
+
X11
PH.T PH1 SE +24V +12V
S
CL
OP
+
TX
RX
NC
NO
COM
-
-
+
X11
PH.T PH1SE+24V+12V
S
CL
OP
+
TEST
A 
Малюнок 5. Підключення фотоелементів
під час реалізації автоматичної перевірки їх роботи ():
A— фотоелементи з типовим підключенням,
— фотоелементи зі спеціальним виходом TEST
6. 
Налаштування параметрів роботи здійснюється за допомогою дисплея і кнопок модуля
блока керування. Для входу в режим налаштування параметрів роботи натисніть і утримуй-
те не менш ніж 3секунди кнопку «F» модуля керування (мал. 2). Натисканням кнопки «F»
виберіть потрібні параметри (таб.7). Вибір потрібного значення налаштування виконайте
натисканням або утриманням кнопки «+» або «− » модуля блока керування. Для підтвер-
дження цього значення натисніть кнопку «F».
Для виходу з режиму налаштування параметрів роботи натисніть і утримуйте не менш
ніж 3секунди кнопку «F», при цьому всі вибрані значення налаштувань будуть збережені.
Урежимі налаштування параметрів роботи всі команди керування рухом воріт ігноруються.
Для повернення до початкових значень параметрів модуля блока керування (заводські
налаштування) потрібно ввійти в режим налаштування параметрів роботи (на дисплеї ін-
дикація « »), натиснути й утримувати не менш ніж 3секунди кнопку «CL» модуля блока
керування (мал. 2). Короткочасна індикація на дисплеї « » означає видалення всіх раніше
встановлених значень параметрів і повернення до початкових значень.
