  CUID400N |   CUID400N | CONTROL UNIT CUID400N 5
 
1
STOP
2
3
190
280 254
180

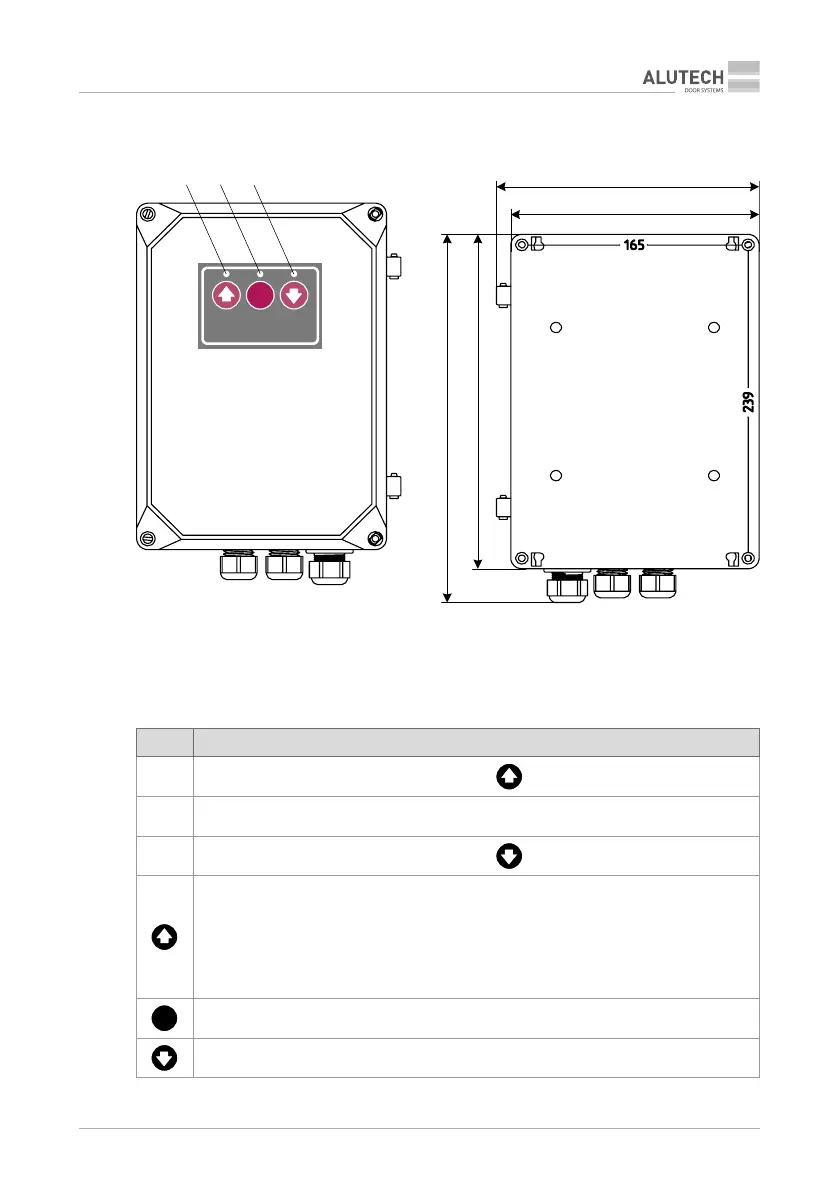

Рисунок 1. Блок управления (размеры указаны в миллиметрах)
Таблица 1. Элементы управления и индикации на корпусе блока управления
 
1
Светодиод светит при подаче команды с кнопки
2 Светодиод светит при наличии напряжения сети
3
Светодиод светит при подаче команды с кнопки
Кнопка управления движением ворот в последовательности
(выборрежимаописанв разделе «6.Настройки»):
• ручной режим— открытие при удержании нажатой кнопки;
• полуавтоматический 1 режим— «Открыть— Стоп— Закрыть— Стоп— Открыть…»;
• полуавтоматический 2 режим— «Открыть— Стоп— Открыть— Стоп…».
 :
• автоматический режим— полное открытие.
STOP
Кнопка остановки движения ворот
Кнопка управления движением ворот в последовательности
«Закрыть— Стоп— Закрыть— Стоп…»
