Série SD 39
32
Respecter également les consignes de sécurité fournies à
part et les instructions de service du moteur qui s’inscri
-
vent en complément des présentes instructions.
1. Manutention et stockage provisoire
1.1 Manutention

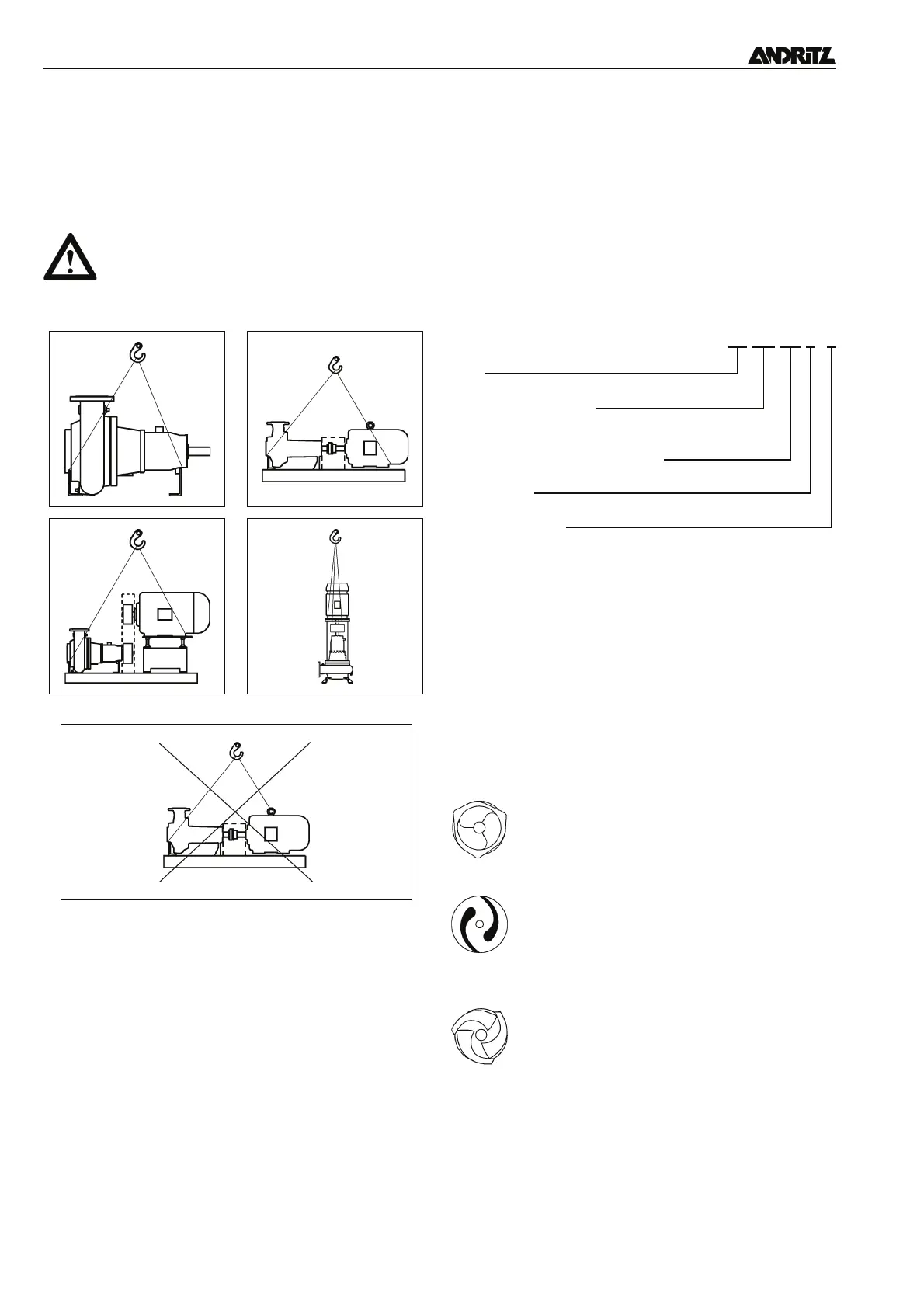

Exemples de manutention de la pompe, du moteur et du grou-
pe pompe + moteur :
1.2 Déballage
Vérifier que l’équipement livré est complet et intact. Tous les
défauts constatés par l’entreprise de transport doivent être si
-
gnalés sans retard.
1.3 Stockage provisoire
• Fermer les raccords de refoulement et d’aspiration à l’aide de
couvercles, de brides d’obturation ou de tampons borgnes.
• Entrepôt : hors-poussière, au sec, à l’abri de la chaleur et du
gel.
• Tourner le rotor de la pompe tous les quinze jours à l’aide de
l’accouplement ou à partir de son arbre. Modifier la position
de l’arbre par rapport à sa position précédente.
• Stockage longue durée à partir de 3 mois : traitement pré-
servatif indispensable.
• Stockage longue durée à partir de 2 ans : remplacer les lu-
brifiants avant de remettre la pompe en service.
1.4 Traitement préservatif
Sur demande spéciale, nos pompes peuvent être traitées avant
livraison.
2. Description
Les pompes centrifuges de la série SD sont des pompes à un
étage, non auto-amorçantes. Elles sont disponibles sous diffé
-
rents types de construction et avec différentes roues. Vous
trouverez des indications sur le modèle fourni dans la docu
-
mentation contractuelle.
2.1 Dénomination
Description des différents types, voir point 2.2.5.
2.2 Construction
Voir également vues en coupe (point 7.4).
2.2.1 Corps de pompe
Le corps de la pompe est équipé d'une bague d’usure du côté
aspiration et du côté refoulement. Au démontage de l’arbre et
de la roue, le corps de pompe reste raccordé à la tuyauterie
(construction de type process).
2.2.2 Forme des roues à aubes
Roue multicanal “T” (.T)
Roue bicananl (.Z)
Roue multicanal (.M)
2.2.3 Arbre et palier
L’arbre et le palier sont conçus pour un fonctionnement continu
à grand débit. Modèles spéciaux avec logement renforcé, voir
point 7.4.
• Tenir compte du poids et du centre de gravité.
• Ne pas fixer le groupe aux étriers de suspension
du moteur.
Manutention correcte
Manutention incorrecte
Exemple
Pour le refoulement de liquides contenant des subs-
tances grossières et formant des nattes. Stabilité de
marche élevée et lignes caractéristiques Q/H sta
-
bles descendantes en continu.
Pour le refoulement de substances épaisses et liqui-
des boueux contenant des substances grossières
sans matières fibreuses ou bulles de gaz et d’air.
Stabilité de marche élevée grâce à la forme symétri-
que.
Pour le refoulement de milieux légèrement pollués et
boueux sans matières fibreuses formant des nattes
ou sans bulles de gaz et d’air ainsi que pour suspen-
sions de matières contenant jusqu’à 3% de substan-
ces sèches. Stabilité de marche élevée et bons
degrés d’efficacité.
SD 400-460.T / E
Série
Diamètre nominal de la
tubulure de refoulement [mm]
Diamètre nominal de la roue [mm]
Type de roue
Type d’installation
